建物概要 | |
---|---|
名前 | S様 |
場所 | 東京都江戸川区 |
築年数 | 築40年 |
構造種別 | 木造戸建 |
家族構成 | 大人3人子供2人 |
対象面積 | |
工期 | 3ヶ月 |
価格 | 1500万 |
江戸川区S様のお住まいは、築40年の木造3階建てで、息子様世帯(二人のお子様含む)が現在お住まいのマンションを売却され、お母様が一人で住まわれるご主人の実家をリフォームして一戸建て2世帯住宅スケルトンリフォームするというものです。S様の一戸建て2世帯住宅スケルトンリフォームをされるまでの経緯と要望を整理しますと
・お母様が長くおひとりで暮らしており、今回息子様世帯も一緒に同居し2世帯リフォームをしたい。
・新築当初から3階の床の傾きが気になっており、構造から見直したい。

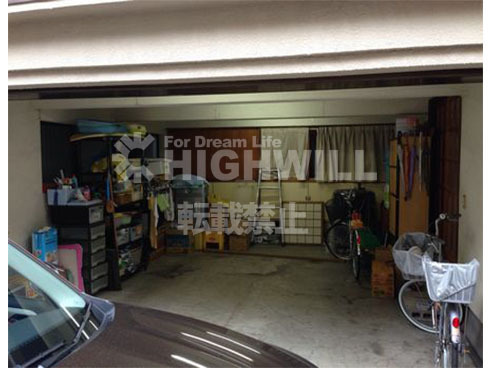

・既存一階が駐車スペースとなっており、そこを母親の居住スペースにしたい。
・外壁部分にはルーバーを設置したい。
というご要望をいただきました。

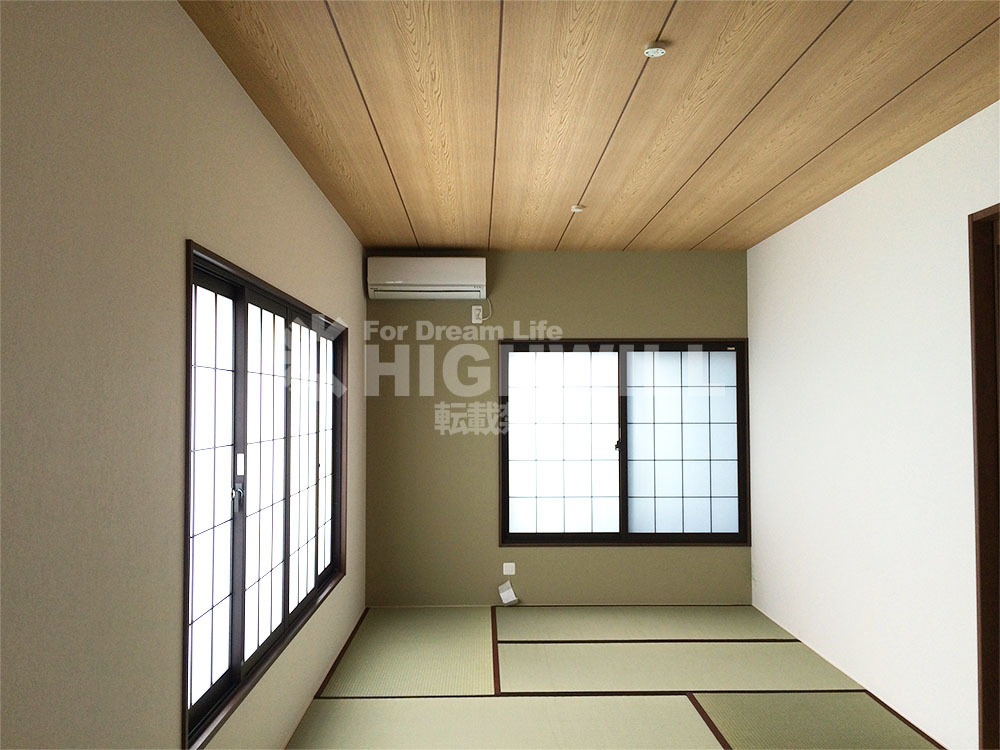

一階の既存駐車スペースをお母様の居室としてゾーニングし、既存の浴室を2階へ配置。空いたスペースにお子様のお部屋を確保しました。2階はリビングと浴室を配置し、3階へ夫婦室とお子様のお部屋をプランニングしました。
一戸建て2世帯スケルトンリフォーム(江戸川区S様邸施工事例 着工前〜お引渡しまでの流れ)
今回は、息子様世帯がお母様が一人で住まわれているご実家に2世帯住宅(お孫様もおられるので3世帯住宅)のスケルトンリフォームです。当初現場にお伺いし、ご要望をヒアリングさせていただいた際のお悩みが家が傾いている??といったお悩みでした。
家が傾いている? といってビックリされる方もおられるかと思いますが、実は、弊社のように改築(一戸建てスケルトンリフォーム)工事を毎日やっておりますと、その度合いに差こそありますが、かなりの頻度で「傾き」を気にされておられる方も多いのも現実です。
そもそも木造一戸建て(一軒家)の住まいは、基礎の上に木構造体が乗って建物を構成していますが、この「傾き」にも、基礎より下の部分、つまり地盤自体が傾いているケースと、基礎より上の木構造部分での傾いているケースがございます。地盤自体が下がってしまっているケースでは、近くに高層のマンションが建って地盤に影響が出てしまうケースやもともと地盤がゆるく、隣の家が新築をした際などに傾いてしまうなどのケースがあります。前者の地盤が問題の場合では地盤改良工事が必要になります。後者の基礎より上の木構造体部分が傾いている一戸建て(一軒家)の場合は、築年数とともに木が痩せてしまってという自然なケース(この場合度合いはひどくはないケースが多い)と一部の構造体に過度な荷重がかかってしまい傾いてしまっているケースやそもそも施工不良のケースなどさまざまです。前者の地盤が影響した施工事例は北区のY様の一戸建てスケルトンリフォームや板橋区のO様のスケルトンリフォームにて紹介しております。北区の事例では地盤自体が近隣のマンション等の建設をしていく段階で傾いていたお住まいで、なおかつ築年数の古く、無筋の基礎で、一部束がなかったりといった状態となっていたため現場調査の段階では、床板がフカフカしている状態でありお住まいの一戸建て(一軒家)の内部スケルトンリフォーム(改築)を行った現場でした。板橋区の事例は崖に建っている立地であり25センチ以上傾いている状態でした。後者の施工不良での傾きについては、小金井市の外壁リノベーション事例で紹介しています。今回ご紹介させていただく事例の一戸建て2世帯住宅スケルトンリフォームのお施主様である東京都江戸川区のS様は、後者のパターンなり、新築時から何回か手を加えていく段階で、一部の構造体に過度な荷重がかかってしまい傾いてしまっていたケースの施工事例を紹介します。
江戸川区S様のお住まいは、築40年の木造3階建てでご夫婦世帯がお住まいのマンションを売却され、お母様が一人で住まわれるご主人の実家をリフォームして一戸建て2世帯住宅スケルトンリフォームするというものです。S様の一戸建て2世帯住宅スケルトンリフォームをされるまでの経緯と要望を整理しますと
・お母様が長くおひとりで暮らしており、今回息子様世帯も一緒に同居し2世帯リフォームをしたい。
・新築当初から3階の床の傾きが気になっており、構造から見直したい。
・既存一階が駐車スペースとなっており、そこを居住スペースにしたい。
・外壁部分にはルーバーを設置したい。
というご要望をいただきました。

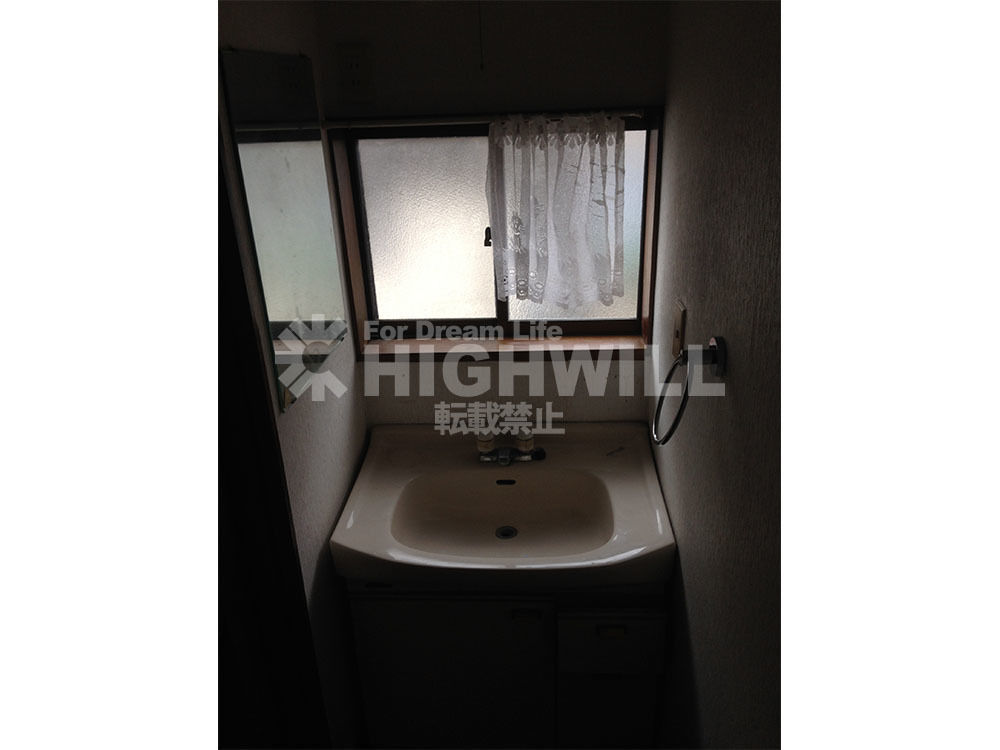

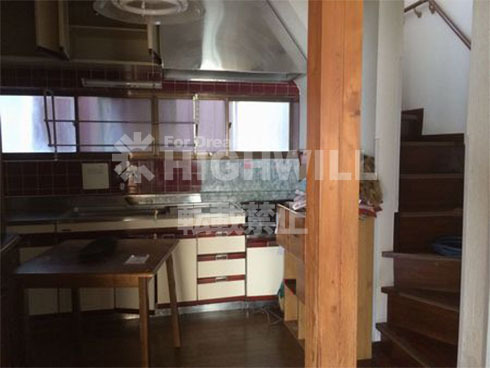

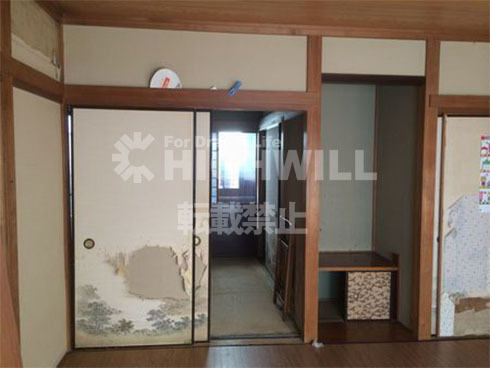

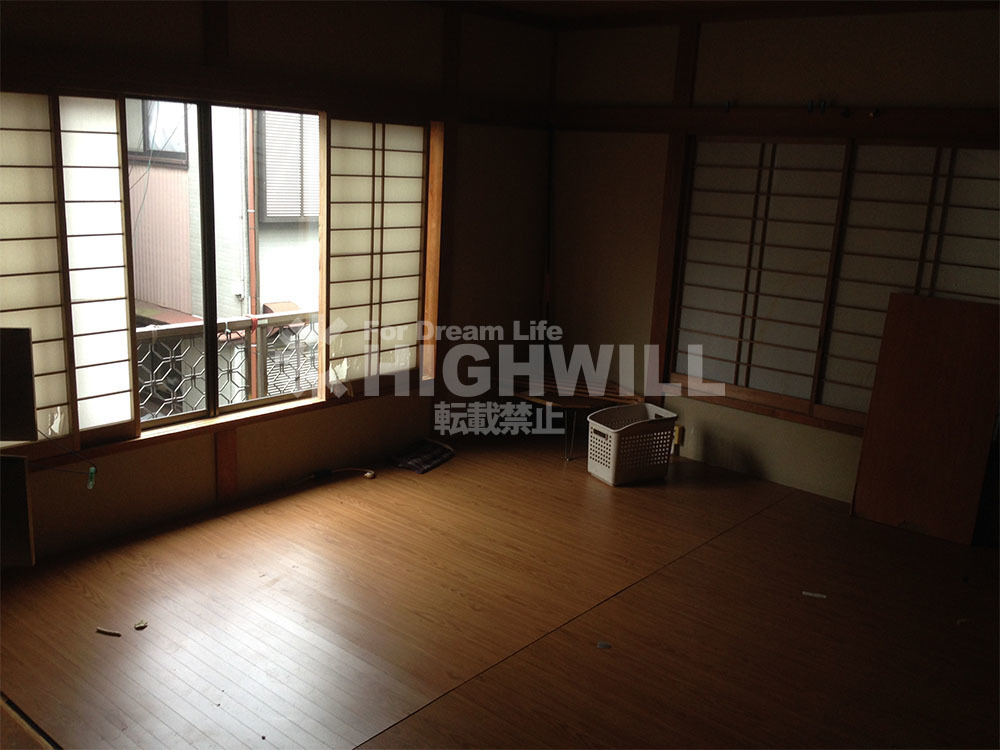

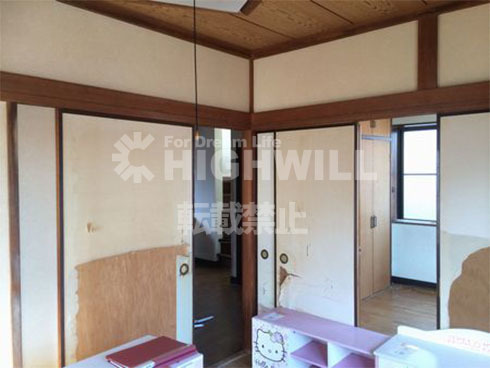

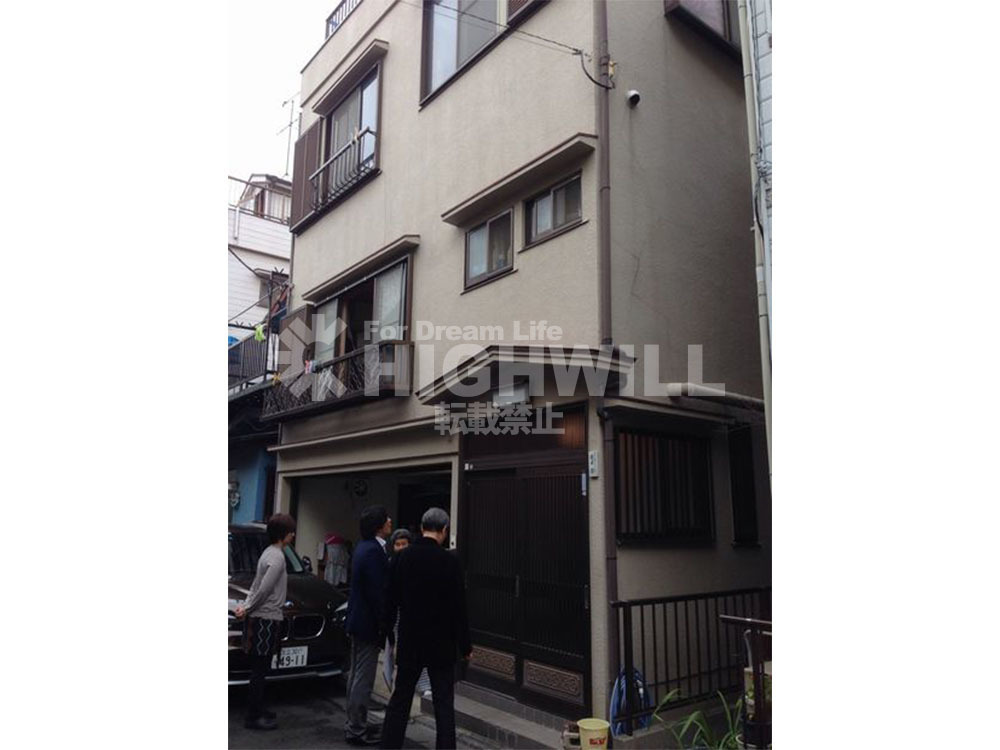

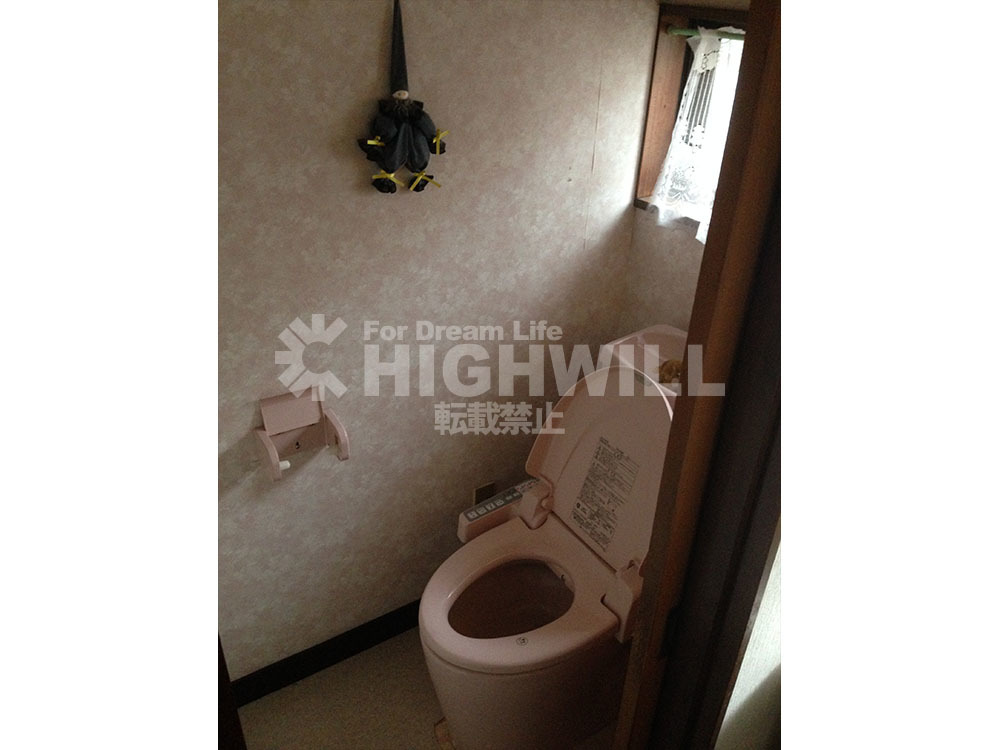

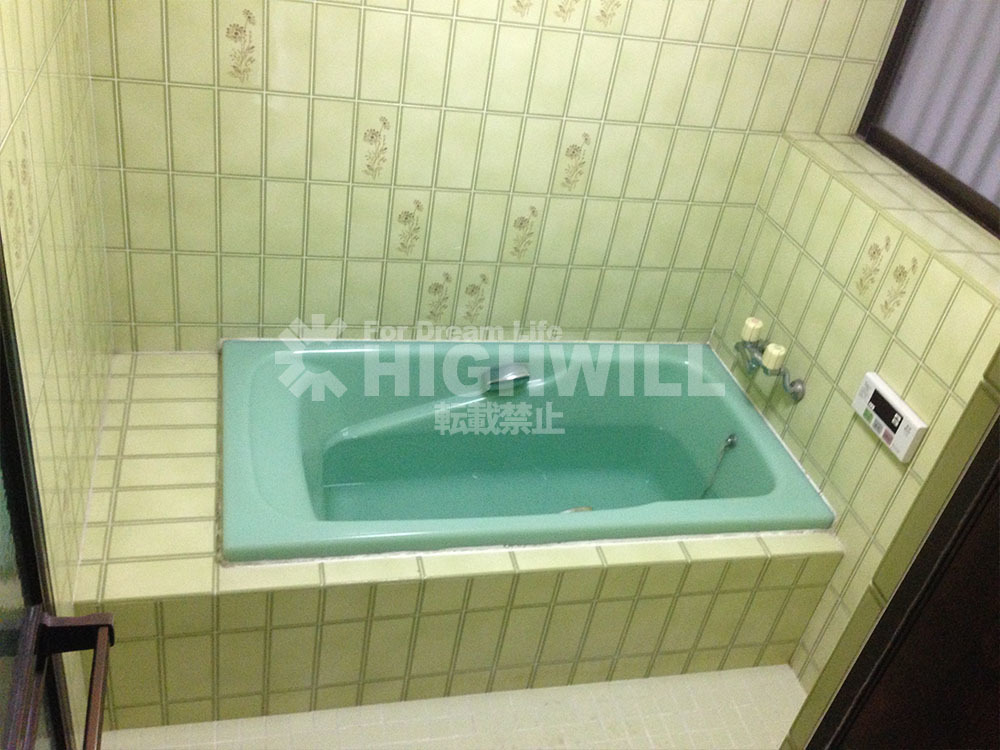

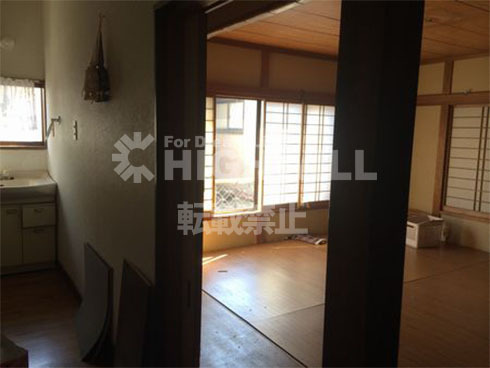

■既存写真

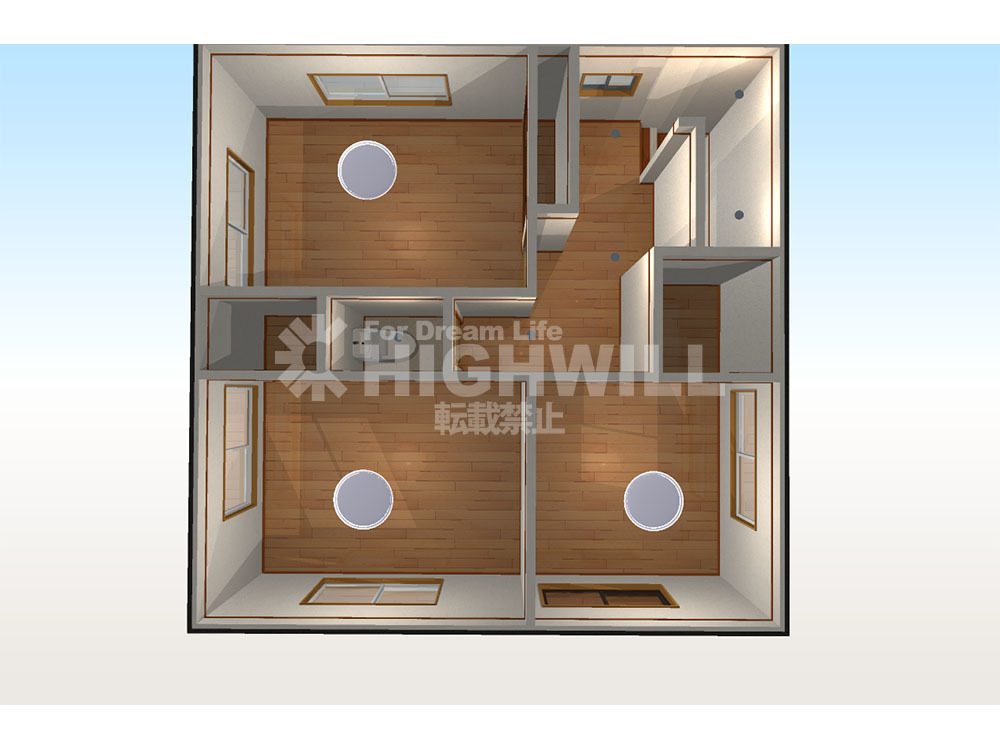

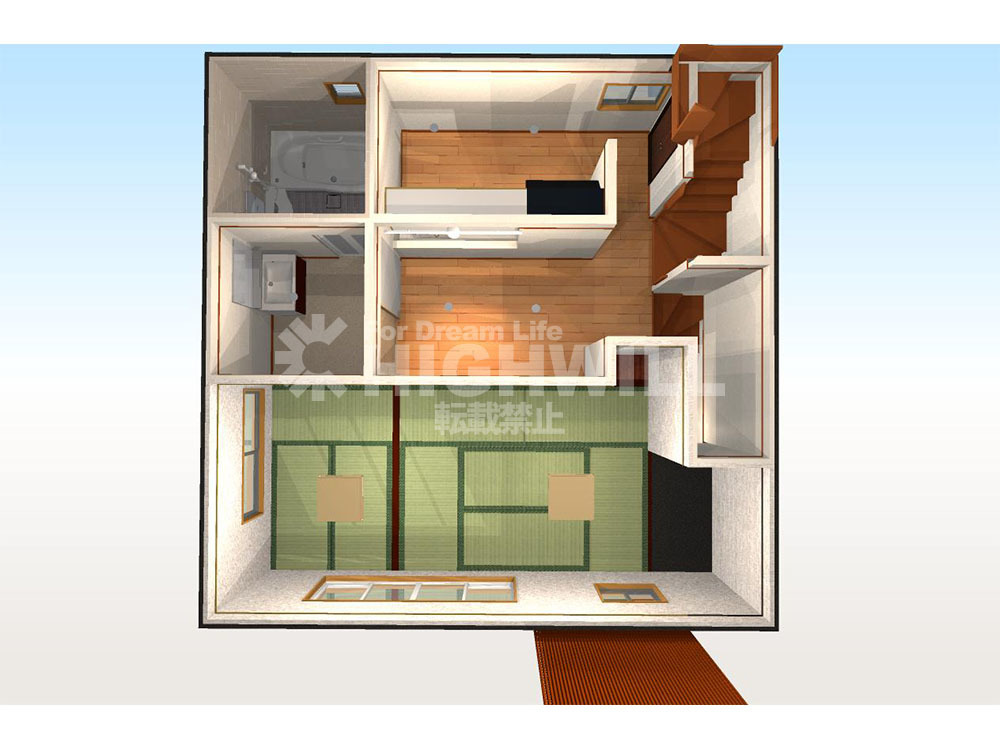

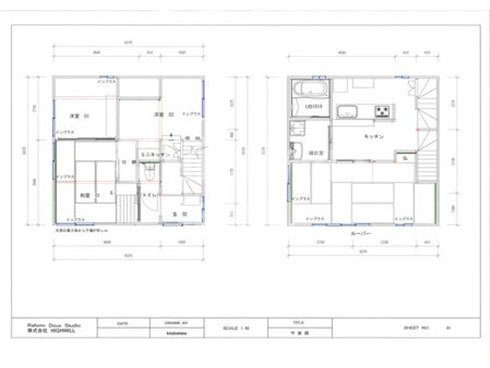

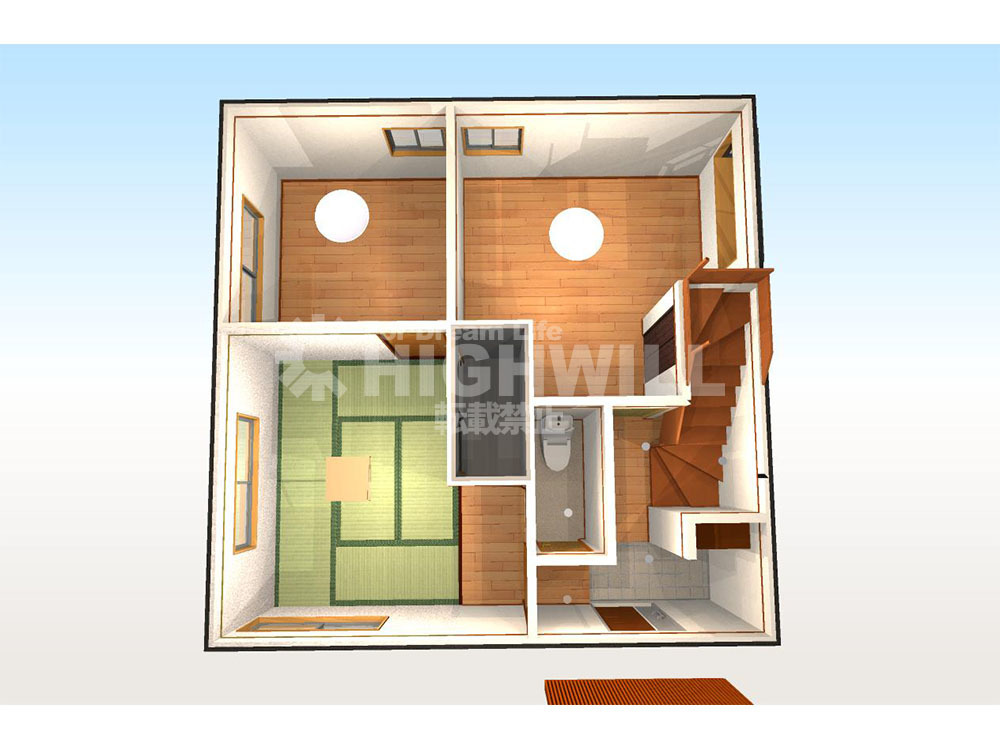

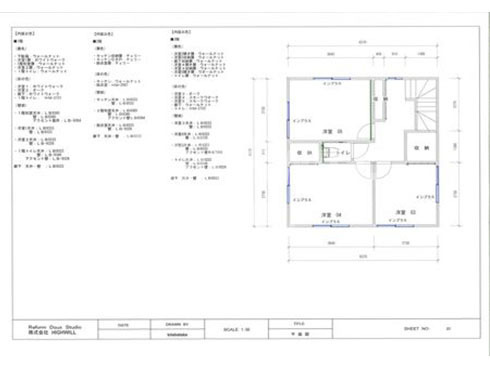

S様にご提案させていただいた一戸建て2世帯スケルトンリフォームプランです。
プランは、最終プランをこちらでは掲載しておりますが、一戸建て2世帯スケルトンリフォーム、正確には3世帯となっており、ご家族の意見を整理しながら共有するために2回程度の打ち合わせを継続し、約3か月の打ち合わせの中で、5回程度微調整を繰り返し最終的に決定したプランとなります。お客様のご要望を聞き、工事会社として、抜けない構造上重要となる柱、耐力壁をお話させていただき、たくさんのご要望の中で構造上できる工事とできない工事のお話をさせていただき、仕様もご予算費用に合わせすり合わせを繰り返していく時間が、この一戸建て2世帯住宅スケルトンリフォームでは必要となり、お客様のご要望、イメージと我々の認識を合致させることがより良いお住まいを作る絶対条件となります。木造の一戸建て2世帯住宅スケルトンリフォームとなりますが、在来工法だからな何でもできるというわけではなくしっかりとした木構造の建築知識がないと構造を触れる以上、のちのち大変なことになりかねません。一戸建て2世帯スケルトンリフォームをされる場合はしっかりとした技術水準の高い棟梁がいて、その技術水準が高い職人をまとめられる熟練の監理者が常駐する会社へ相談することが必須となります。

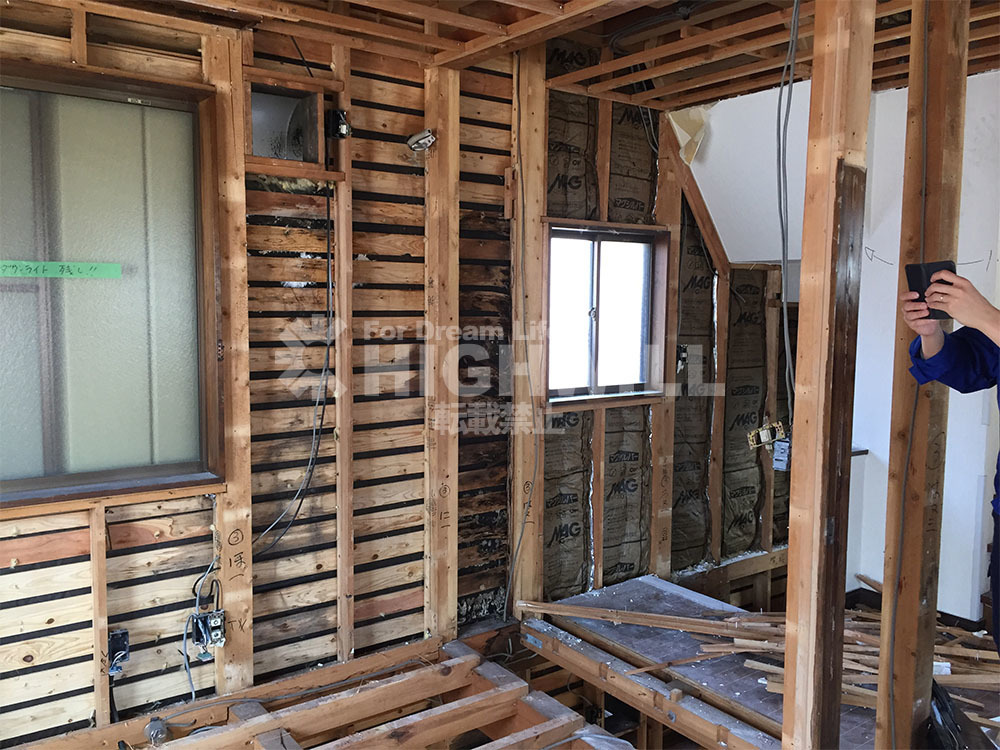

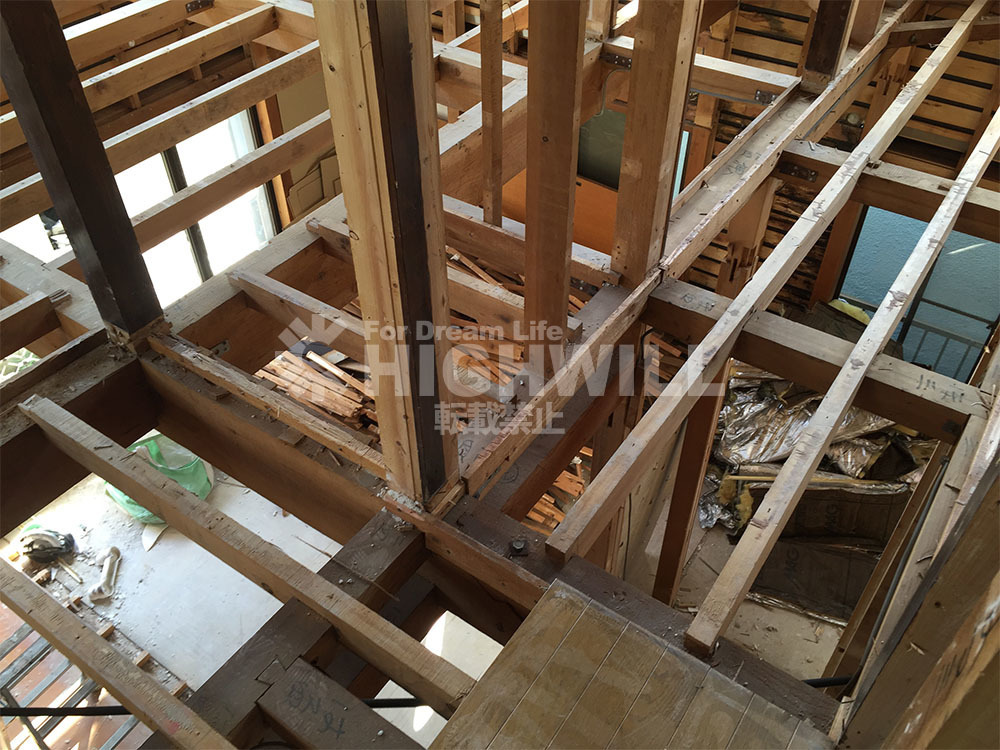

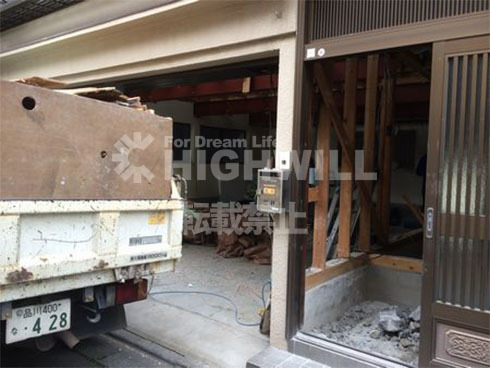

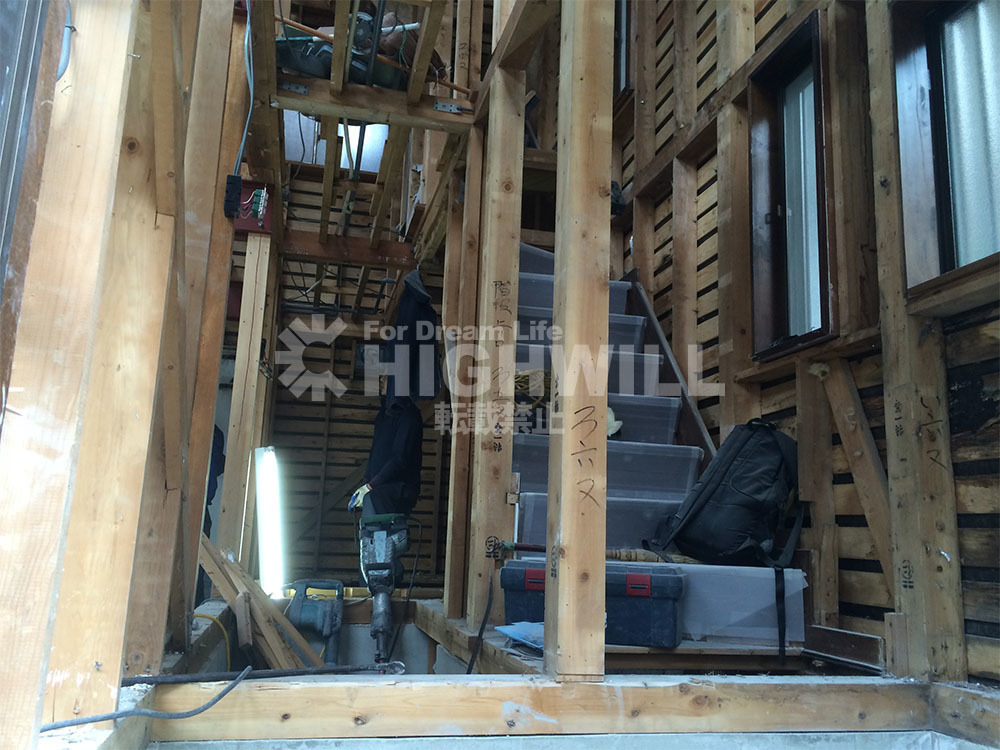

木造の1戸建スケルトンリフォームで最も気を使う部分が、解体と木工事になります。既存の軸組を新たな軸組へ変更を伴うため、解体にも気を遣います。

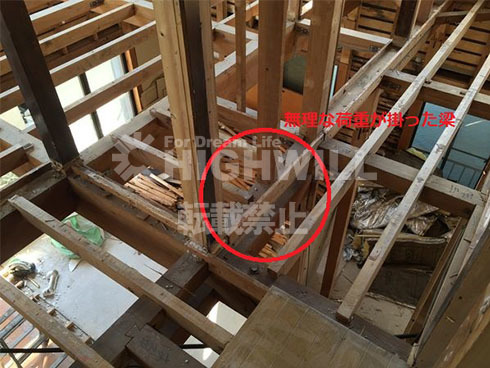

今回の江戸川区S様邸も例外ではなく、新築され数年後に間取り変更を伴う改築をされ、幾度となく手を加えられているような、現場では、無理な改築をしているケースなことも少なくなく、一部の梁などに無理な荷重がかかっているものなど、この解体の段階であきらかになります。

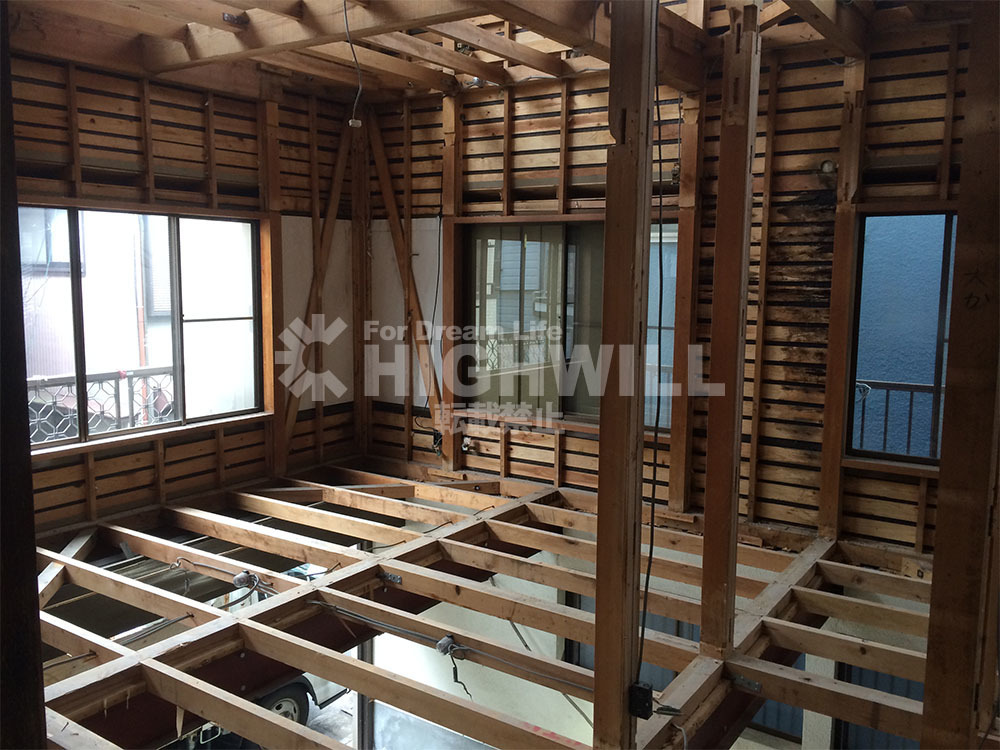

従いまして、機械壊しではなく、S様邸の一戸建て2世帯スケルトンリフォーム工事解体作業も手壊しになります。今回は外壁を基本的には残しサッシを一部交換する内部一戸建て2世帯スケルトンリフォームプランになっていたため、内部と残すサッシ(窓)、構造上必要な構造体以外は解体をしていきます。

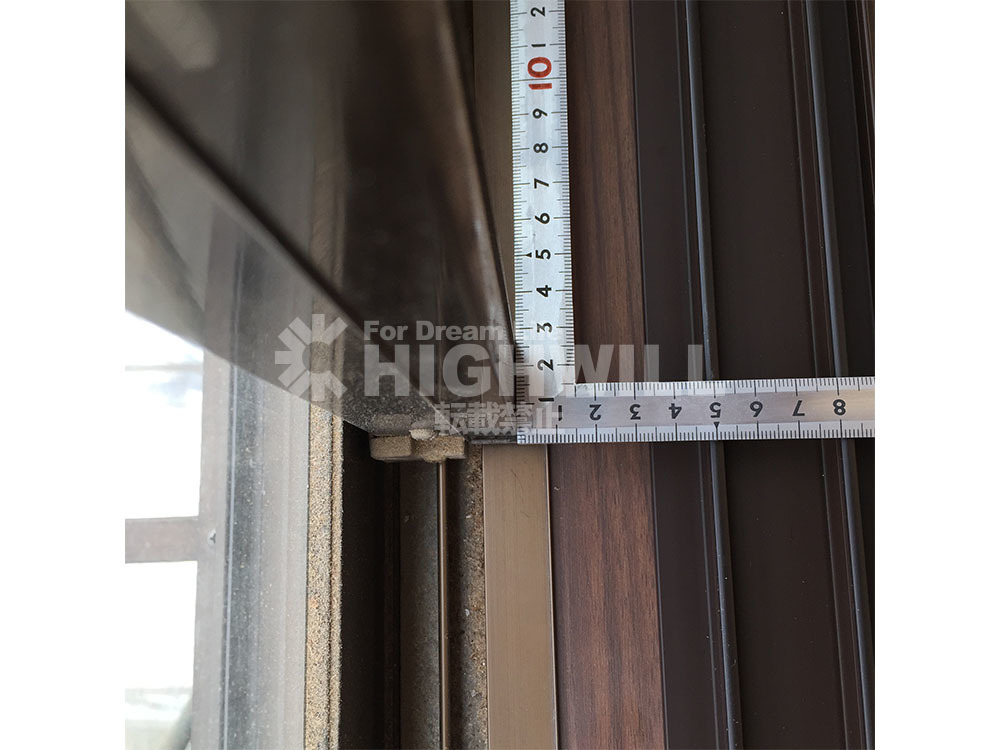

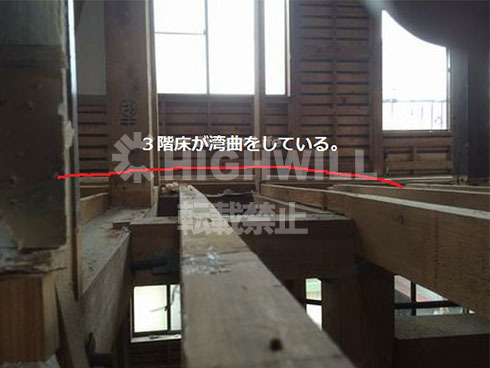

S様宅に現場調査した際にも、3階部は立っていてすぐに傾いているのがわかるぐらいの傾きがありました。ここも構造部があきらかになり原因が判明します。
このように解体は、建築全体を見渡しつつ、提案された新たな間取りも考えながら解体を進めていかなければならないのが、一戸建て(2世帯)スケルトンリフォームになります。壊してよいところ、壊してはいけないところ、解体する職人にもレベルが問われることになります。一戸建て(2世帯)スケルトンリフォームは、営繕工事とは違います。もちろん、キッチンやお風呂といったリフォームも排水に気を遣わう意味で熟練を要しますが、木造の一戸建て(2世帯)スケルトンリフォームは身体でいう骨格です。骨格を矯正したり変えたりするわけですから、間違った処置をしてしまったときどうなるかを考えればお分かりいただけるかと思います。木造の一戸建て2世帯スケルトンリフォームをする際は費用価格というわかりやすい指標だけで判断するのではなく、大前提として経験値の高い会社で検討することをお勧めするのはこのような理由からです。
S様邸の一戸建て2世帯スケルトンリフォームでは実は追加費用が発生しました。ここで追加費用に関してお話したいと思います。一戸建てのスケルトンリフォームを専門でやっておりますとお客様に、契約前に、「これ以上の費用はかかりませんよね??」と念を押されることがあります。お客様のお気持ちを考えれば当たり前です。予算があるなかで当然一戸建てスケルトンリフォームをやっているわけです。さまざまな要望を盛り込み最終金額が出ているわけで、その際に予算費用がかなり食い込んでいる場合もございます。
これ以上費用がかかったら予算がない。工事が始まって、膨大な費用を請求されないか? などなど悪徳リフォーム騒動などがありましたので心配されるのもよくわかります。

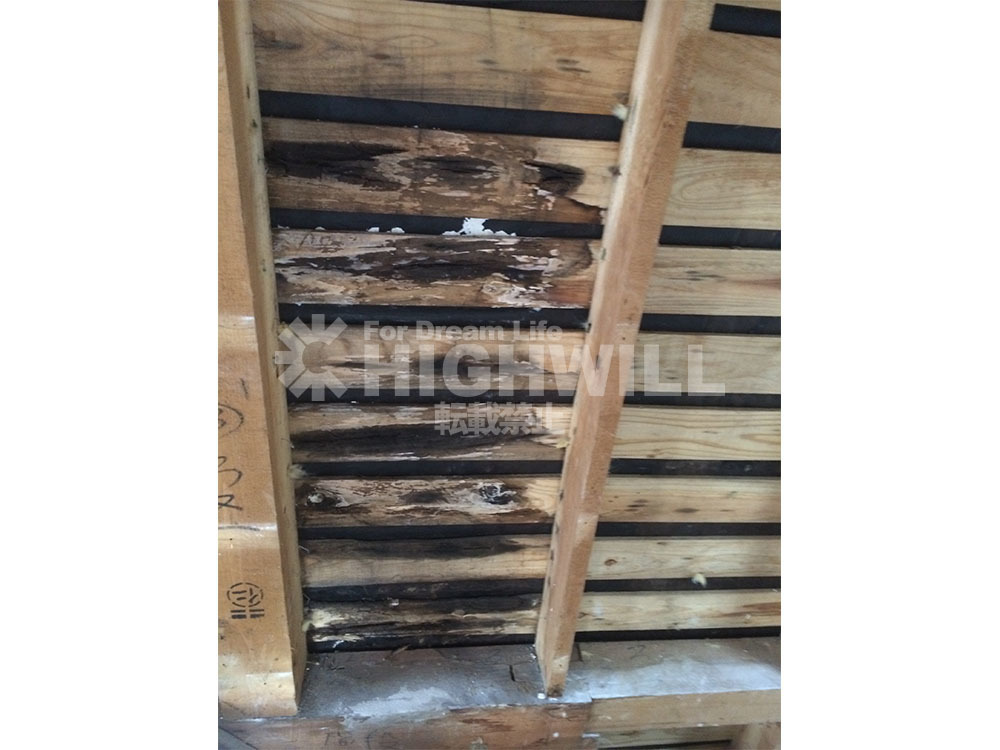

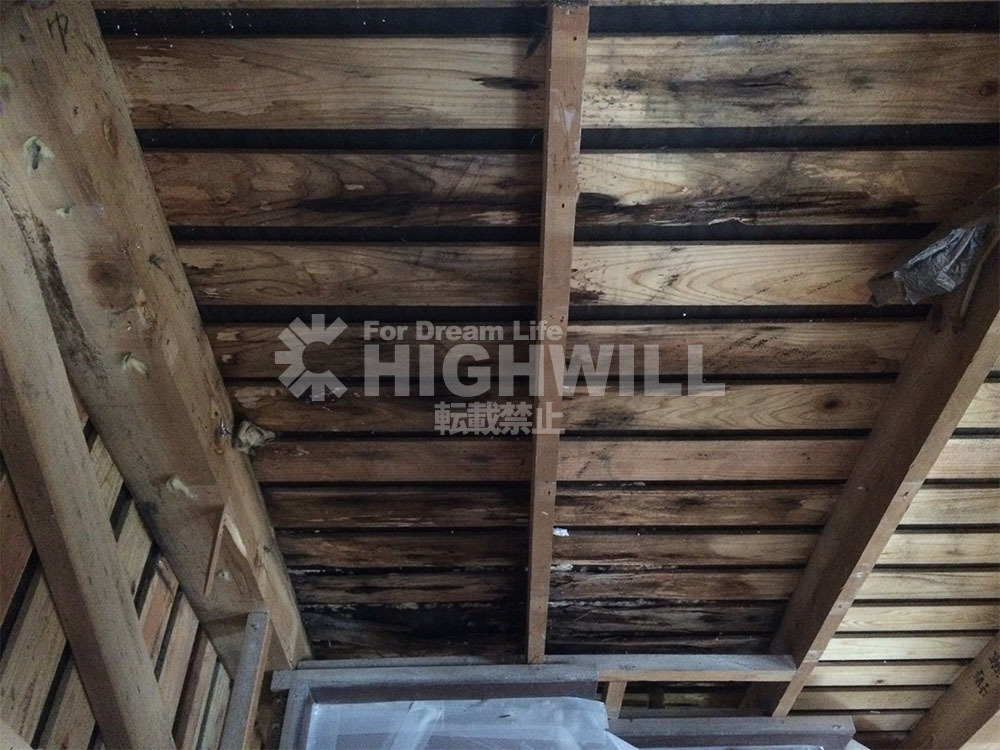

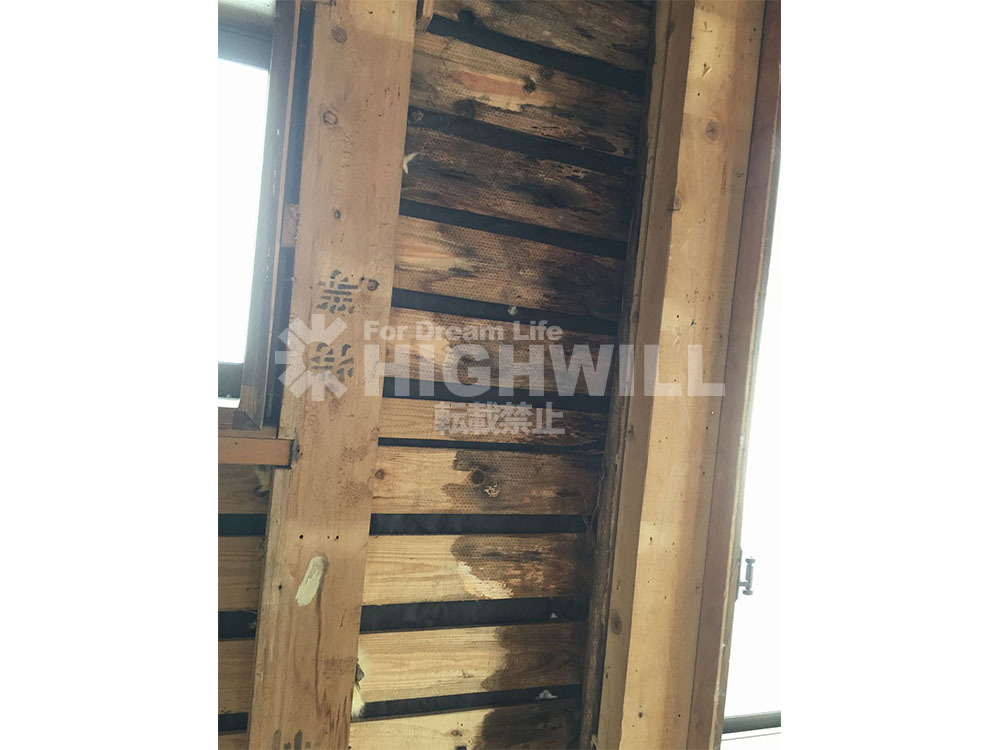

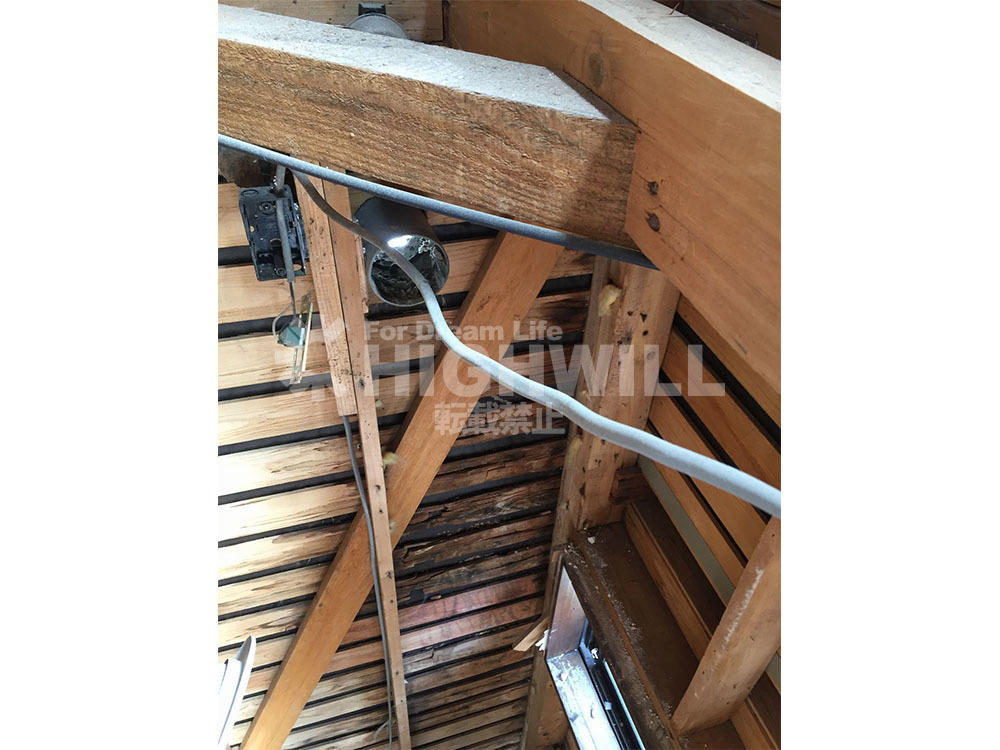

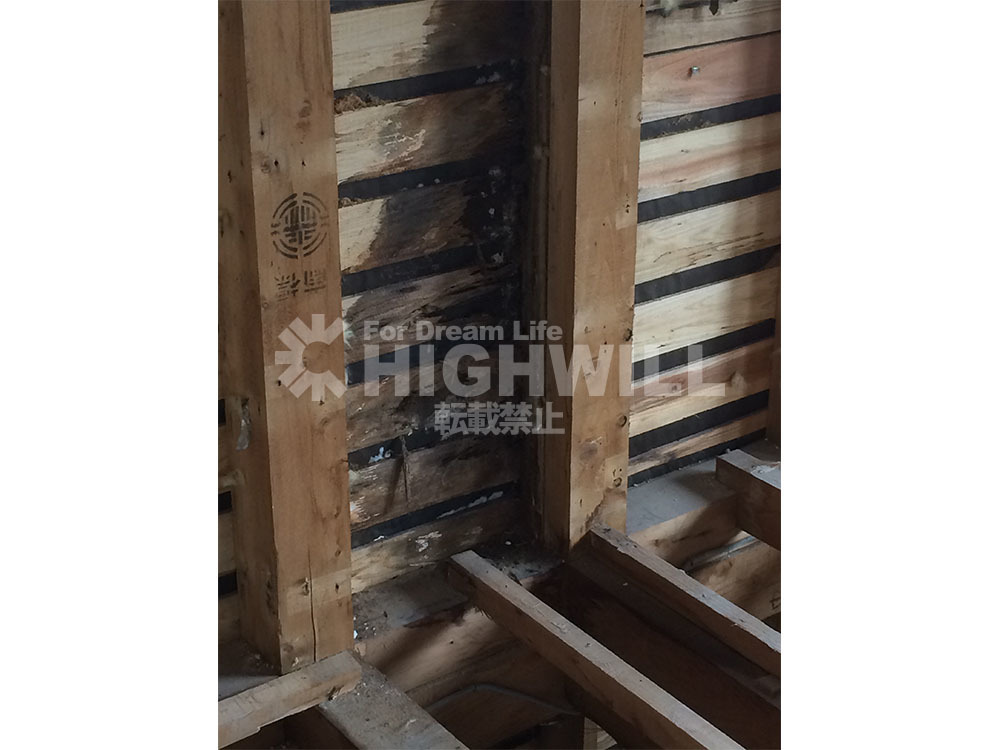

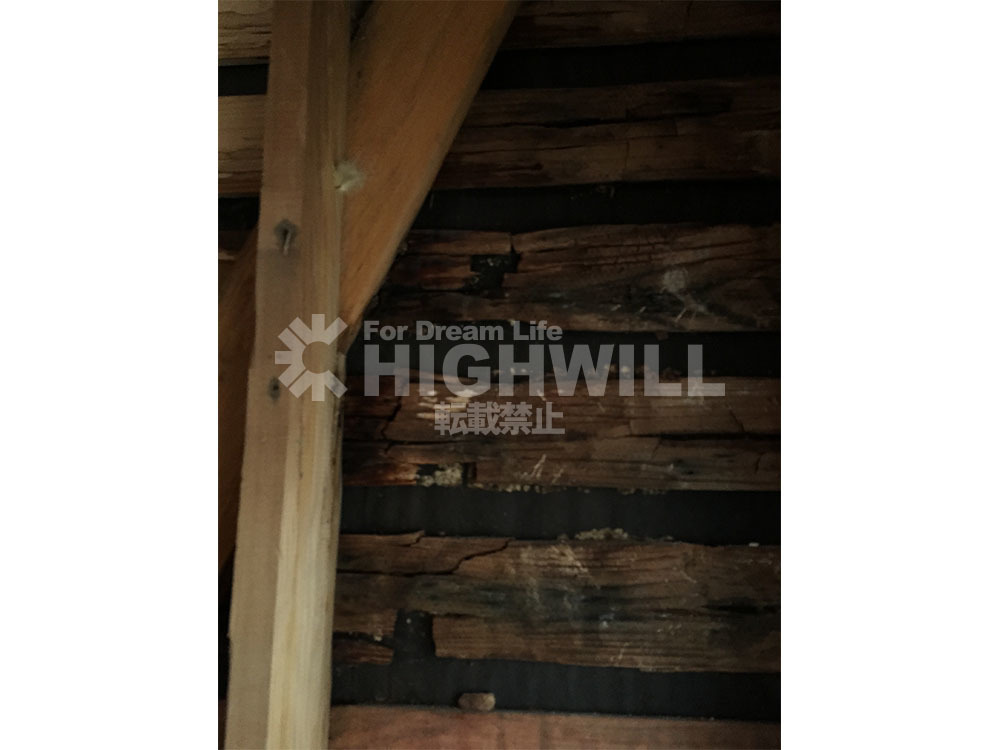

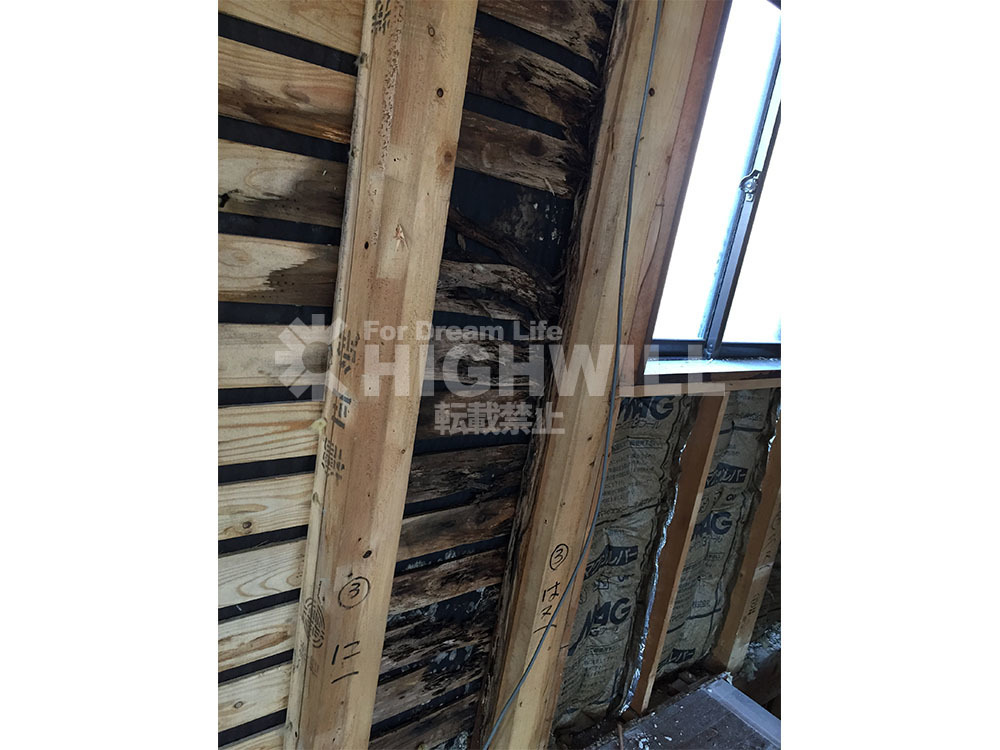

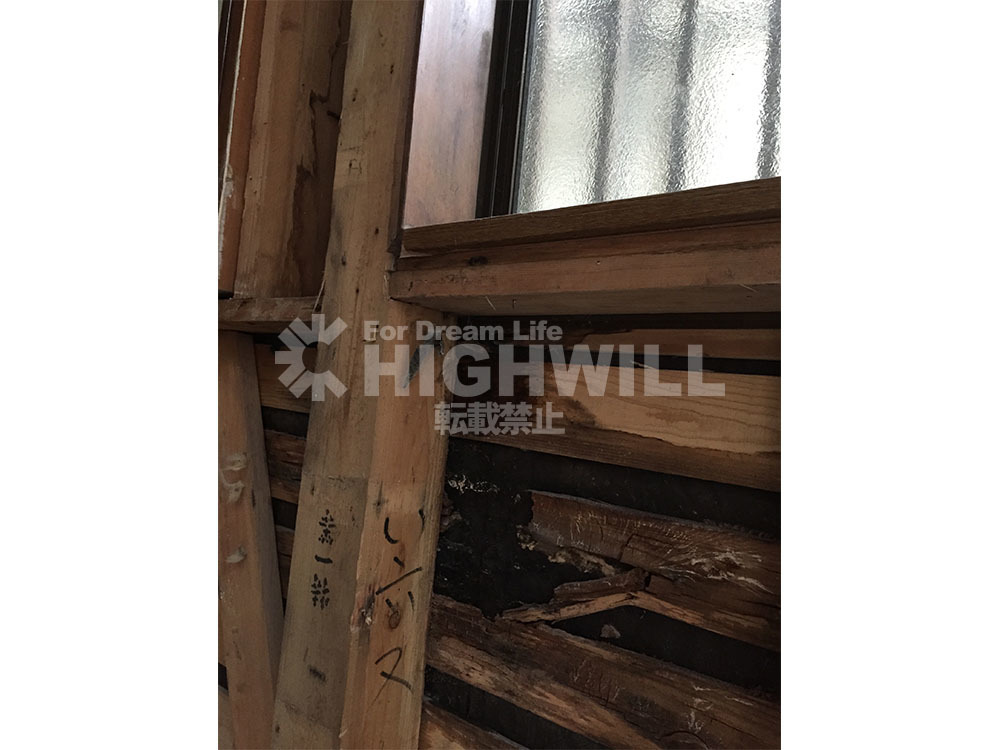

一戸建てスケルトンリフォームをされる場合、床下と天井裏などは床下収納からの点検や天井に点検口(なければ和室の天袋の上板から覗きこむなどして)から点検が可能です。この際に基礎の状況や土台の状況、雨漏れがあったのかどうか野地板の傷み具合などを目視して調査いたします。しかし、この時見えないのが壁の裏側になります。このケースは築30年以上、特に外壁の塗り替えなどをやらず、放置していた場合などに多いケースになりますが、今回の江戸川区の一戸建て2世帯スケルトンリフォームの現場を例に説明したいと思います。解体をしてみると、ザラ板(外部に面したモルタルなど左官下地になるための板材のことで、内部からみるとザラ板(ラス板)の上には防水紙としてフェルトをはり、ラス網を張り、その上に左官をします。)が腐っていました。それもかなりの数です。一過性の雨漏りではなく、施工に問題があったのがわかります。よく見てみると、霧除け(窓の上の小さい屋根のことです)の角から防水シートがちゃんと巻き込んで無ない部分から浸水し、ザラ板を傷めてしまっているのがわかりました。サッシ(窓)も同様で、サッシ(窓)の角から納めが悪い部分から浸水をしています。これは新築時の施工不良の範疇です。その他の部分、窓がない部分からもこのようなザラ板の腐食がありました。
これは、壁に入ったクラックを長期間放置しておいたのが原因です。

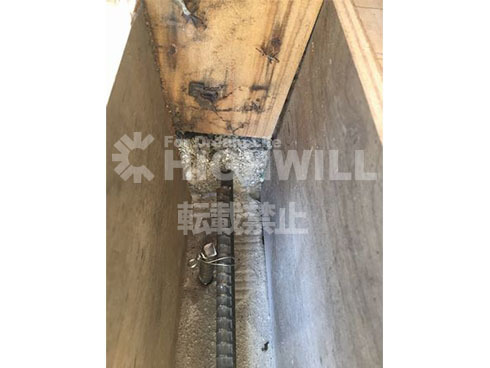

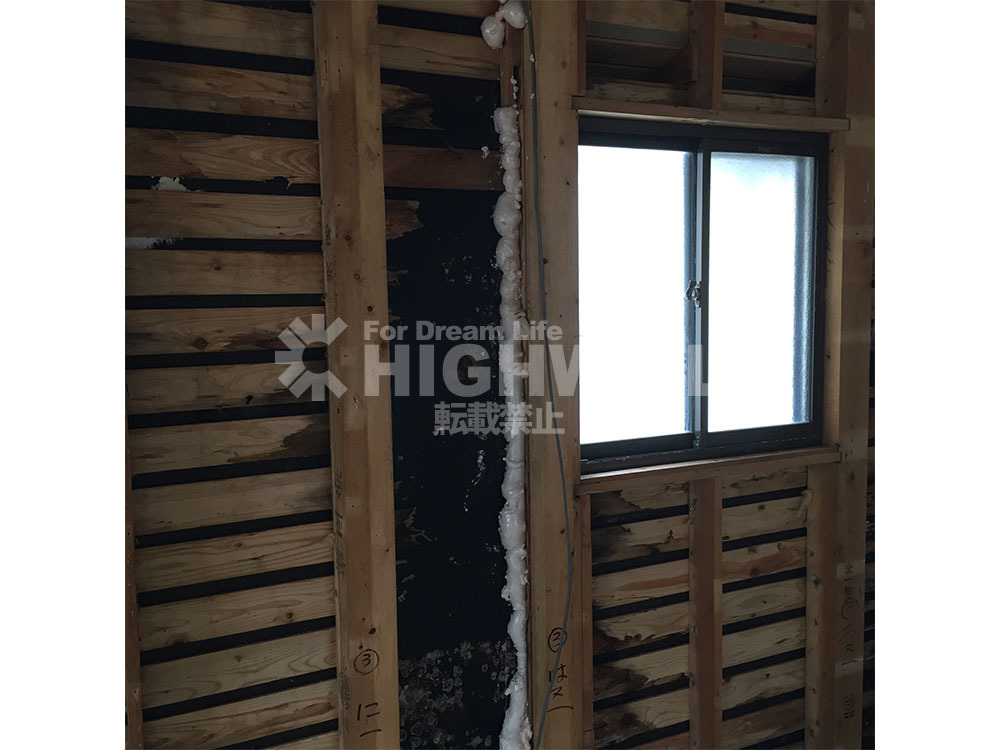

同じようにザラ板がボロボロになっています。↓
上記写真を見ても、結構な箇所でザラ板が腐ってしまっていることがわかります。腐食しているザラ板箇所を解体して、そこだけ補修が出来れば良いのですが、ザラ板は外壁と一体となっているので、外壁を全て落とさなくてはなりません。そうなると、費用はかなり上がってしまいます。
次に強度を失い痛んだザラ板部位に補強を加えます。
垂木に合板で補強をしていきます。
ここで中からの対策は終了します。
次は外部対策です。

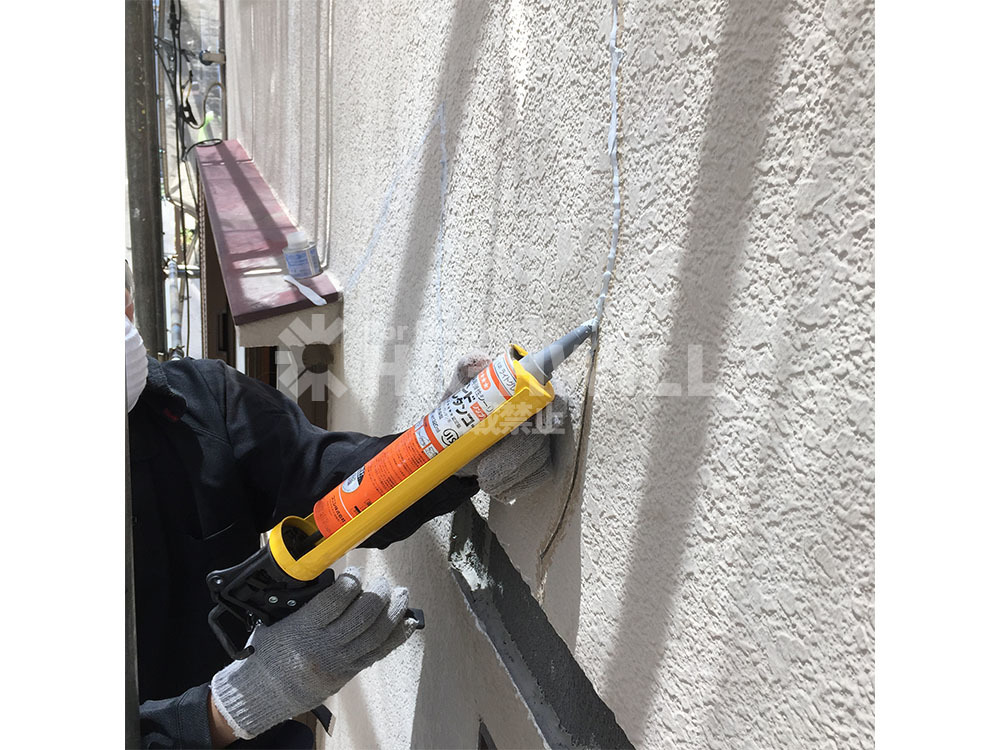

外壁からは、クラックが直接の原因のため、クラックが入っている外壁面の補修をします。この時に注意するのは、クラックに、普通のコーキング(防水材)を塗っても薄付になってしまうため、防水効果があまり得られないということです。Vカット補修が必要になります。まずクラックにサンダーをあてV字型の溝を作ります。Vカットするのは、コーキングの打ちシロが多くなるため、防水効果が高くなるからです。
クラックに対してV型の歯を取り付けたサンダーで削っていきます。
削った後の写真です。奥にクラックがみえます。
シールの特性上、一段へこんだ状態になります。
このように、中からの処置、そして外部からの処置がともに必要になります。内部の費用については、当然追加費用という形になってしまいます。しかしながら、追加をいわず、このような処理も見逃してしまうリフォーム会社もかなり多いため、注意が必要であると言わざるをえないのが正直な感想です。壁を作ってしまえば、仕上がりは同じですが、はたしてこの先何年、住まいが維持できるでしょうか?一戸建てのスケルトンリフォームをする際は、木造の改築実績が多い会社に相談をすることをお勧めしているのはこのような点からもいえます。とても小さな事かもしれませんが、このような小さなことから欠陥につながっていくのです。一戸建てはマンションとは違います。その点を注意する必要があります。

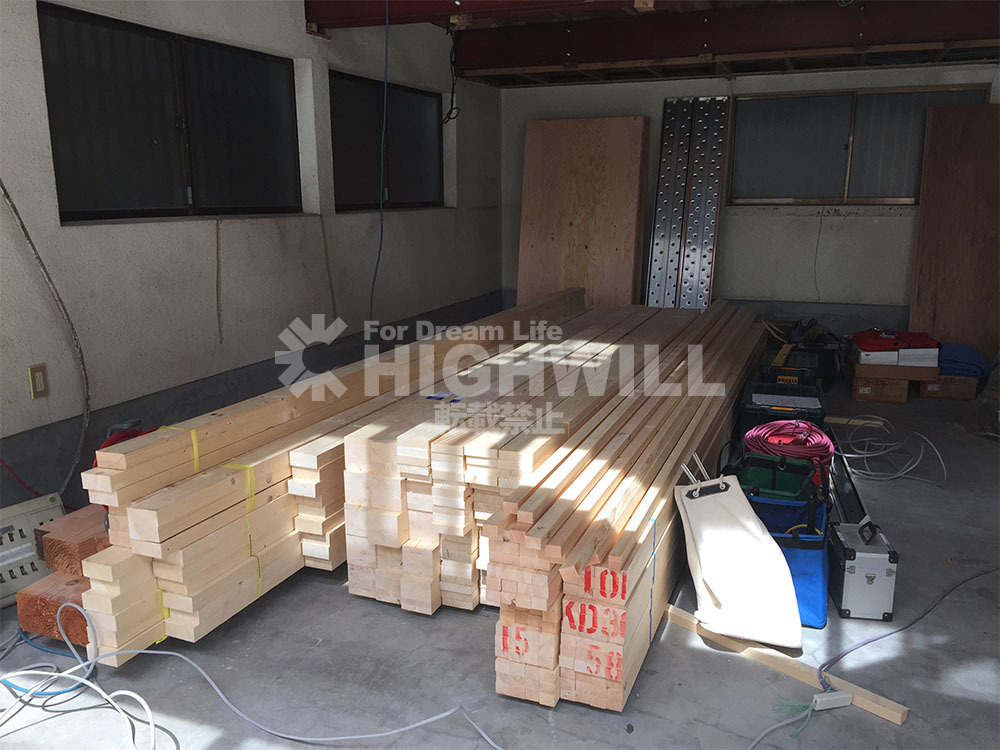

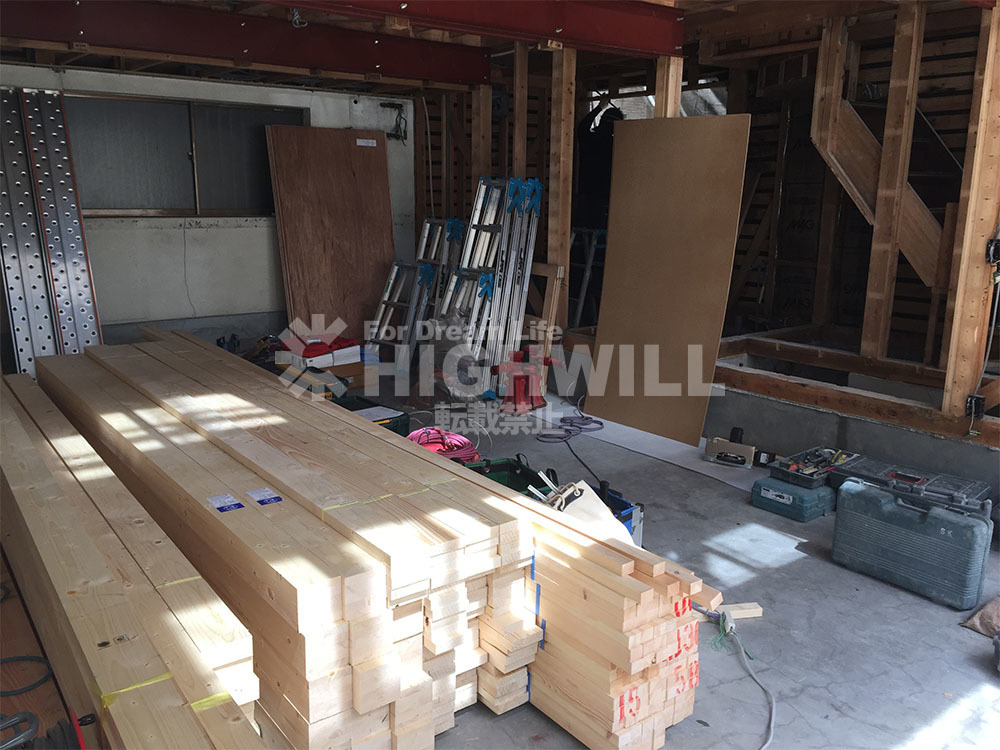

解体後のザラ板補修も終わり、S様邸一戸建て2世帯スケルトンリフォームも本格的な木工事に入っていきます。家がゆがんでいる原因は過度な荷重が一部の構造材にかかっているためであり、今回の工事では、荷重の分散が大事になってきます。
江戸川区S様邸一戸建て2世帯スケルトンリフォームでの木工事のポイントは2か所になります。

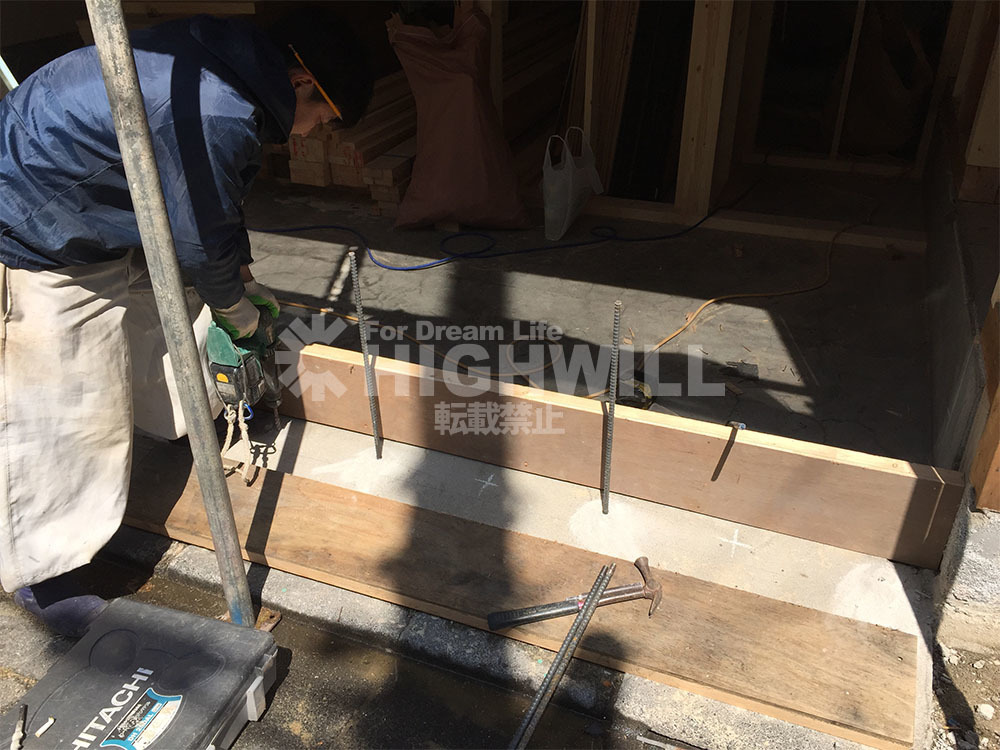

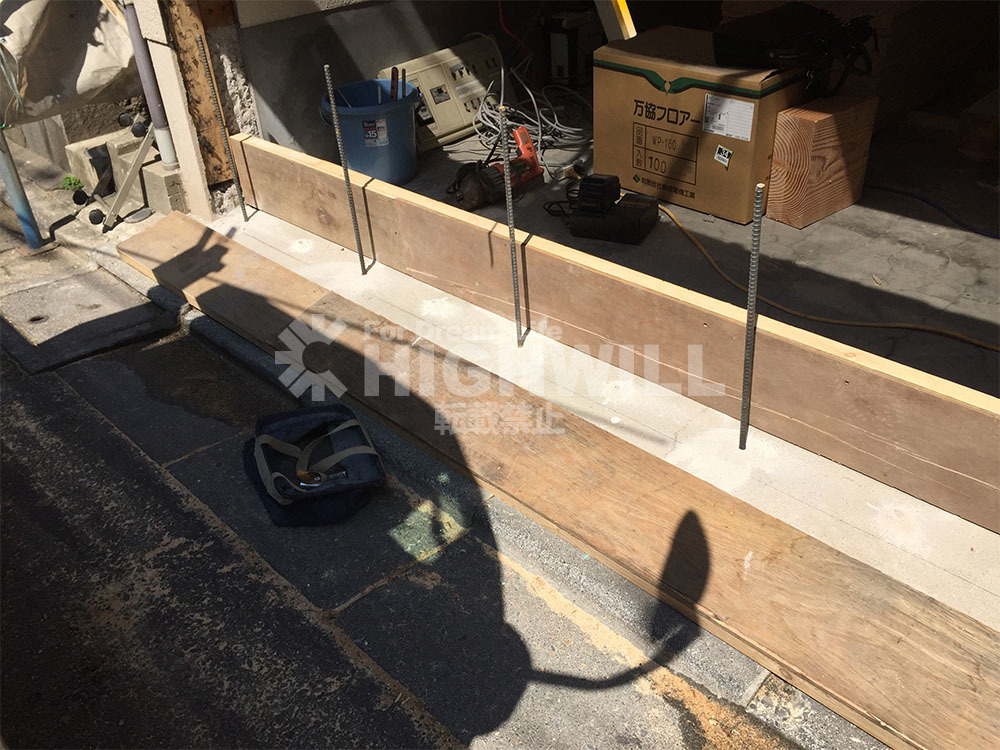

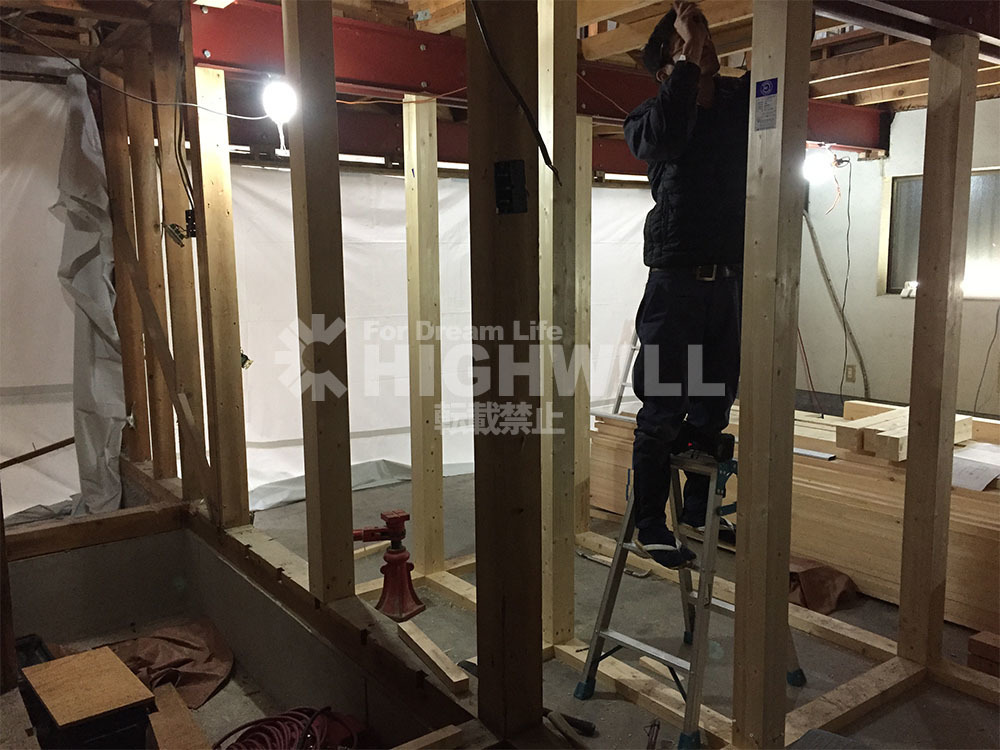

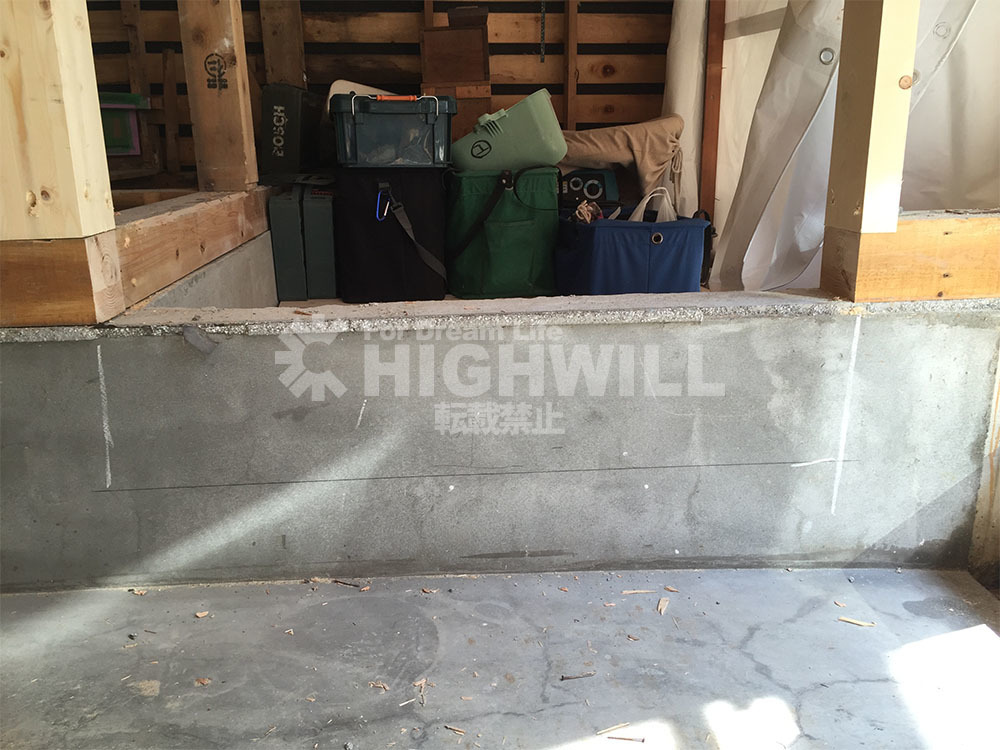

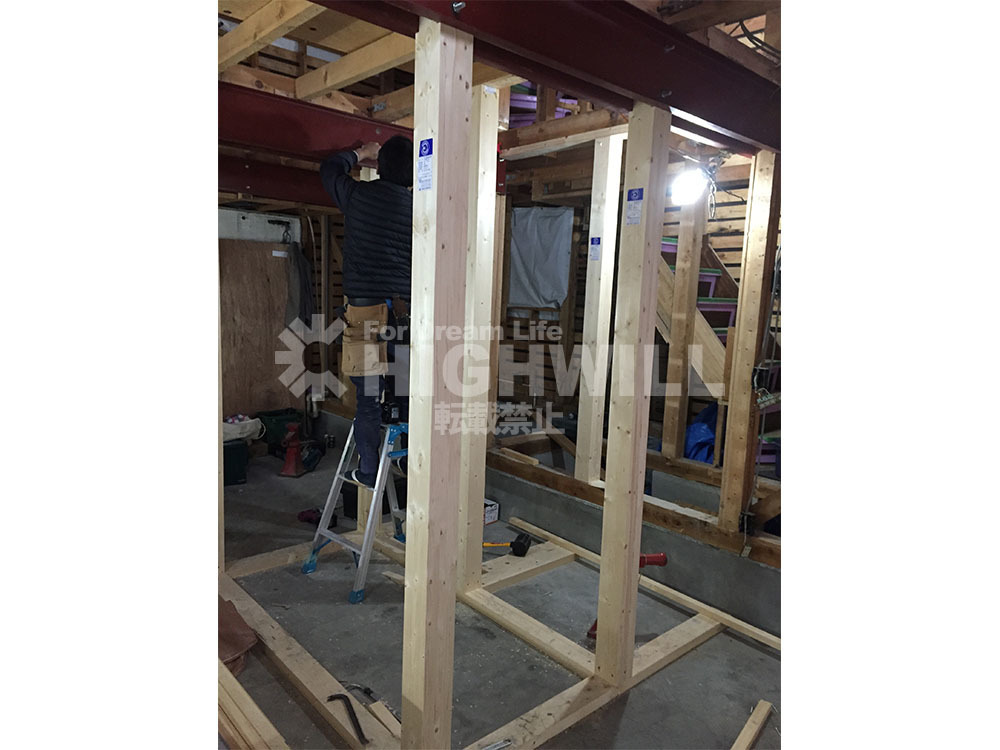

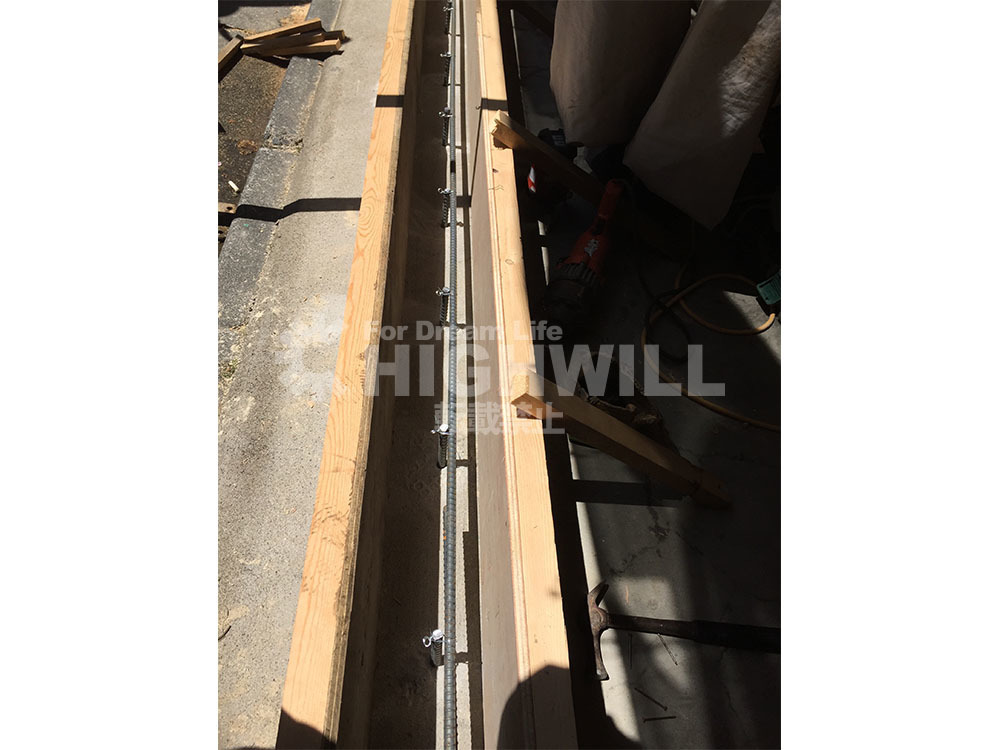

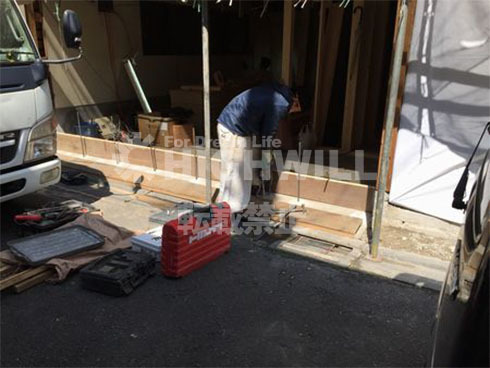

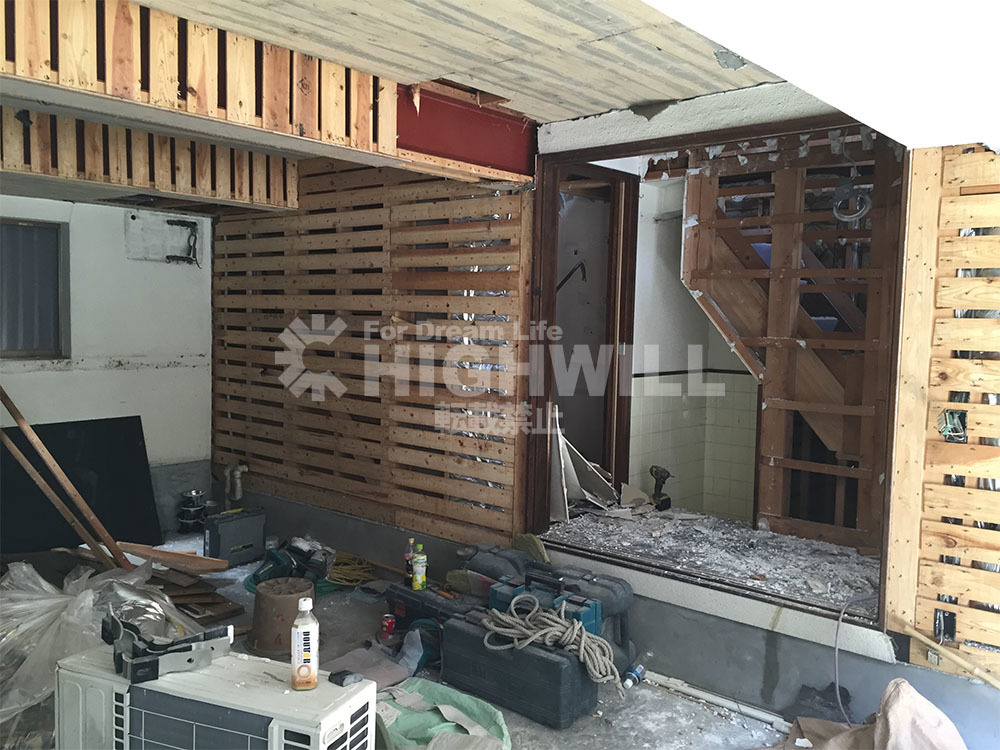

① 既存駐車スペースの天井高が2500しかない空間を居住スペースにしなければならない。
② 3階床の歪みを矯正する
そして、問題の歪み補正工事に入ります。

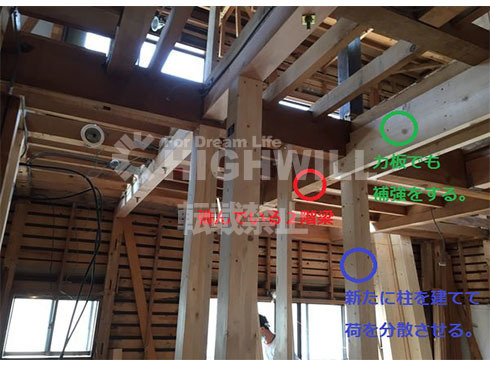

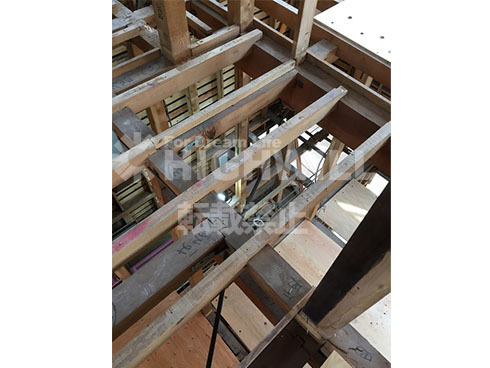

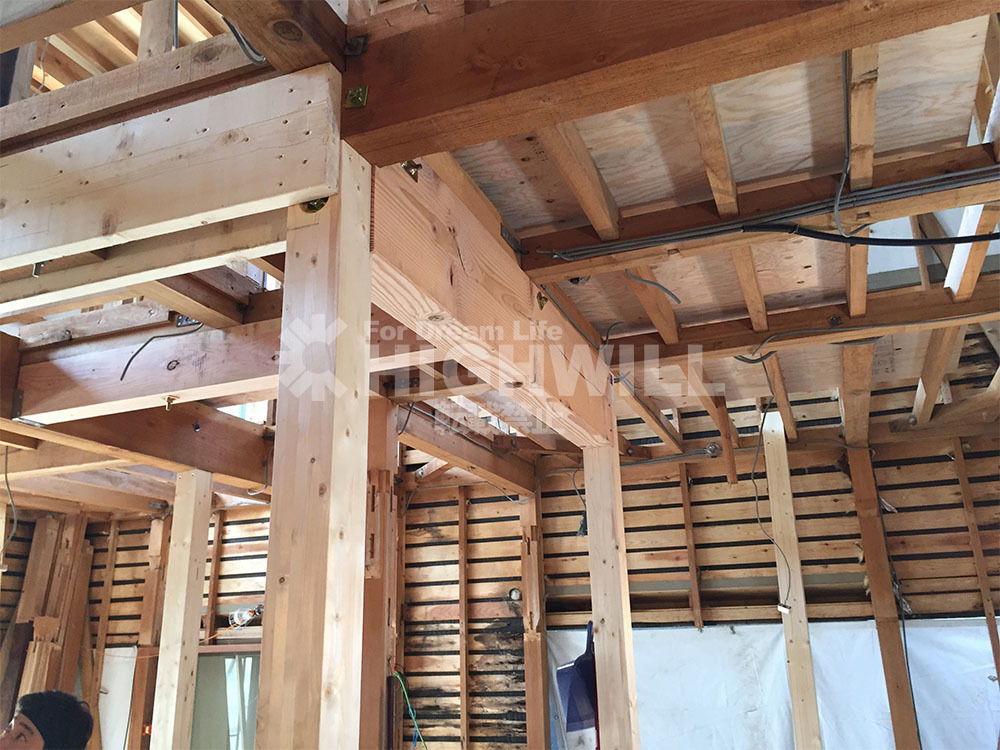

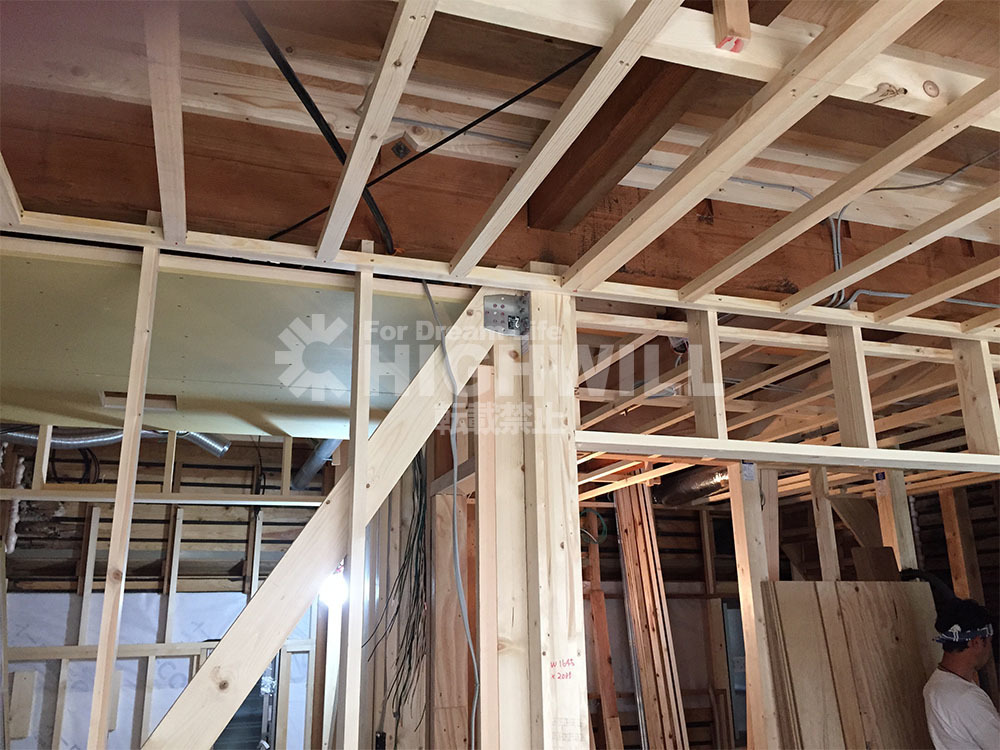

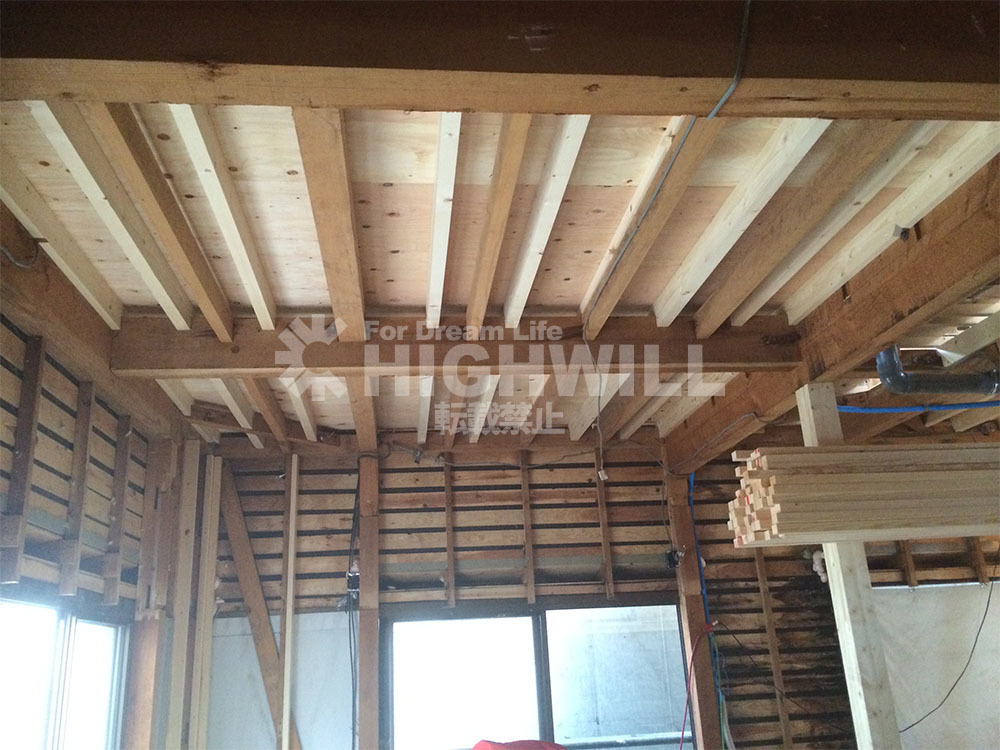

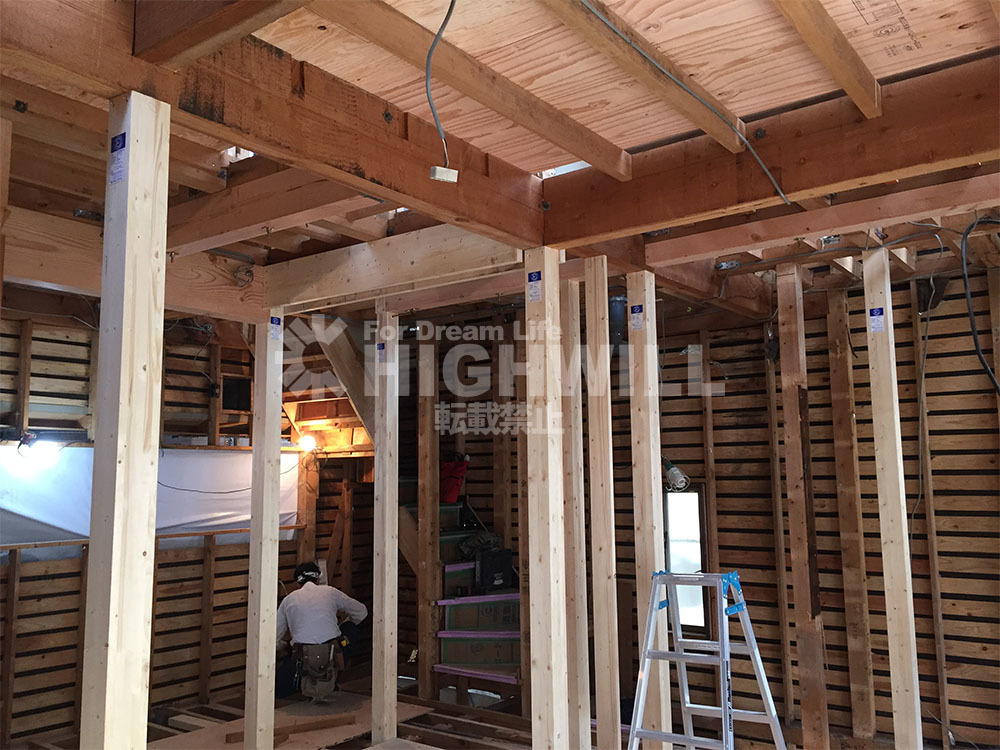

3階の床の歪みは2階の梁を補強して矯正をかけていきます。

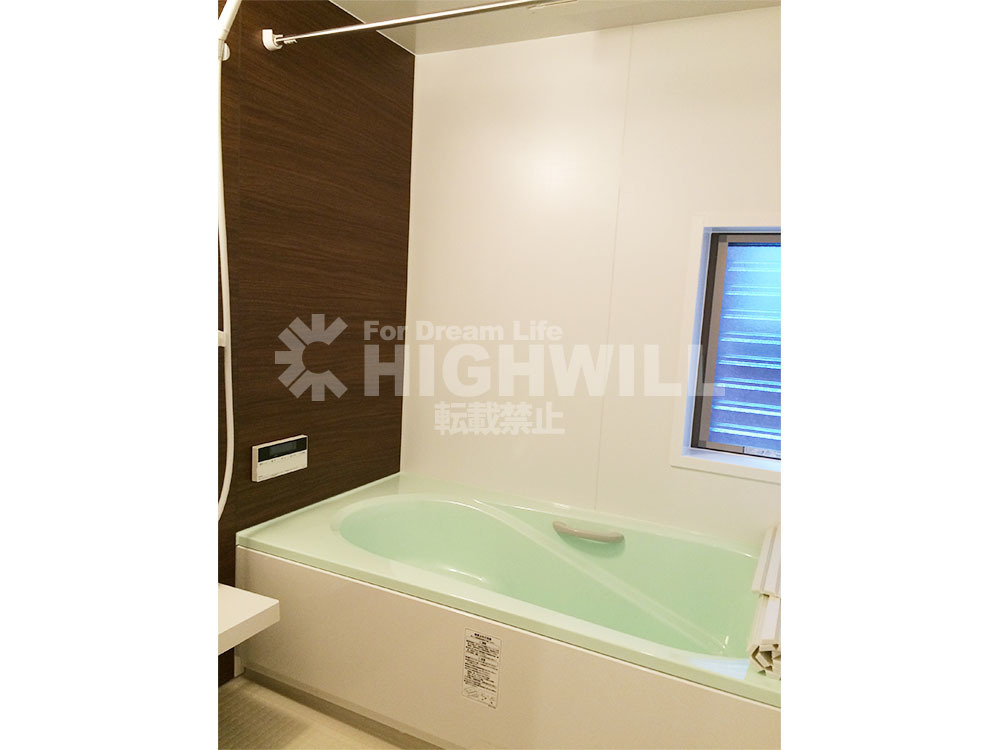

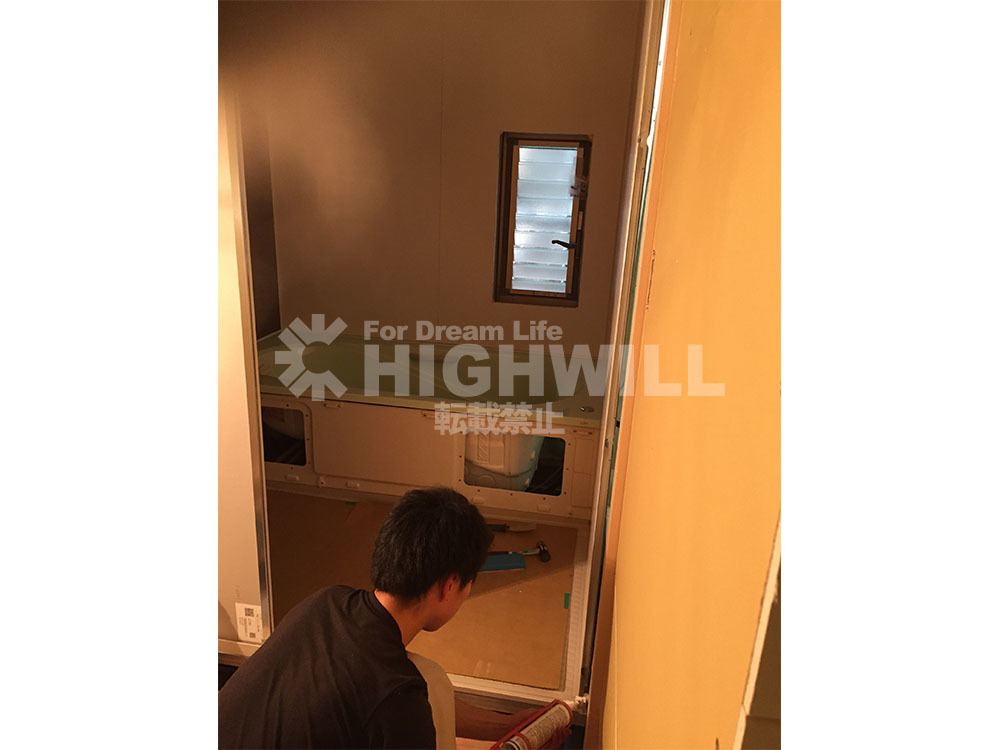

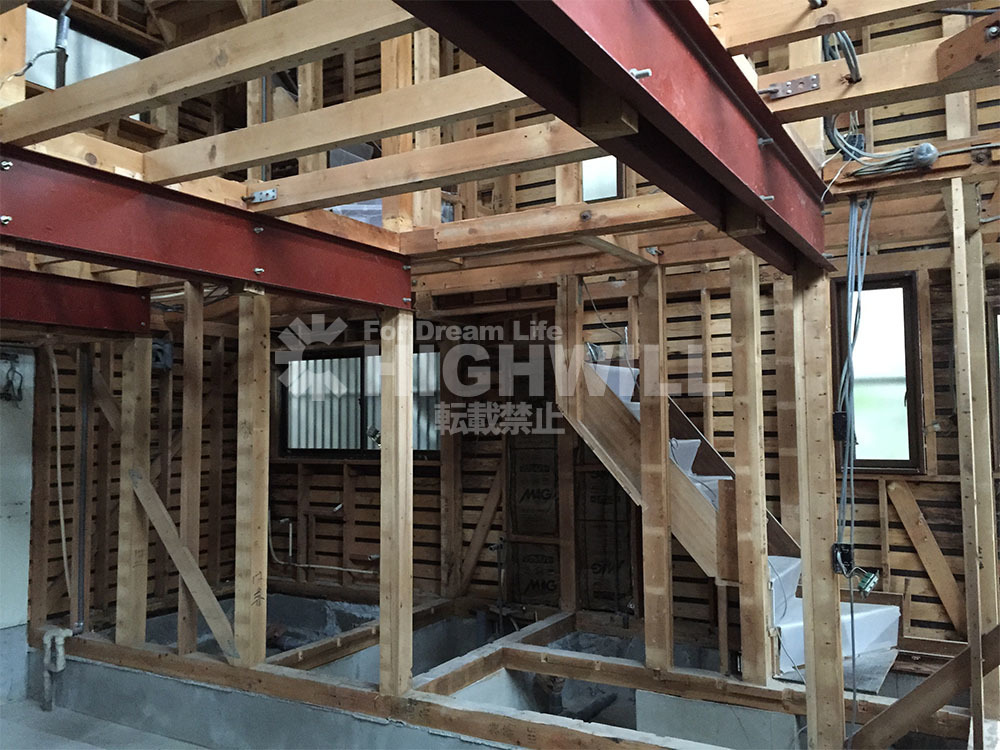

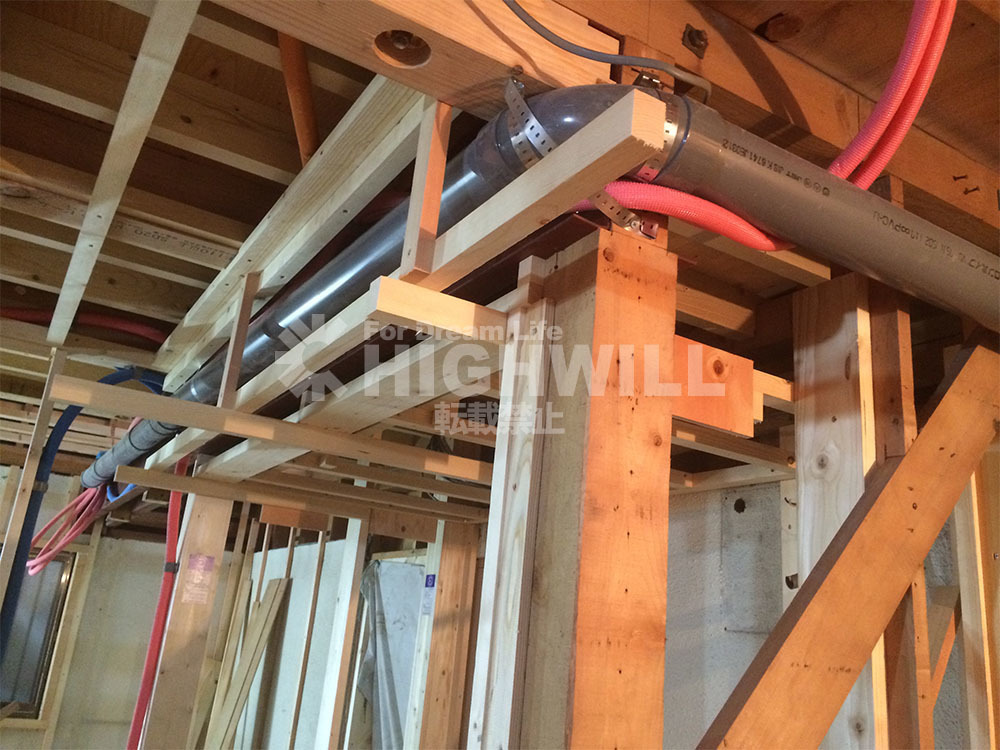

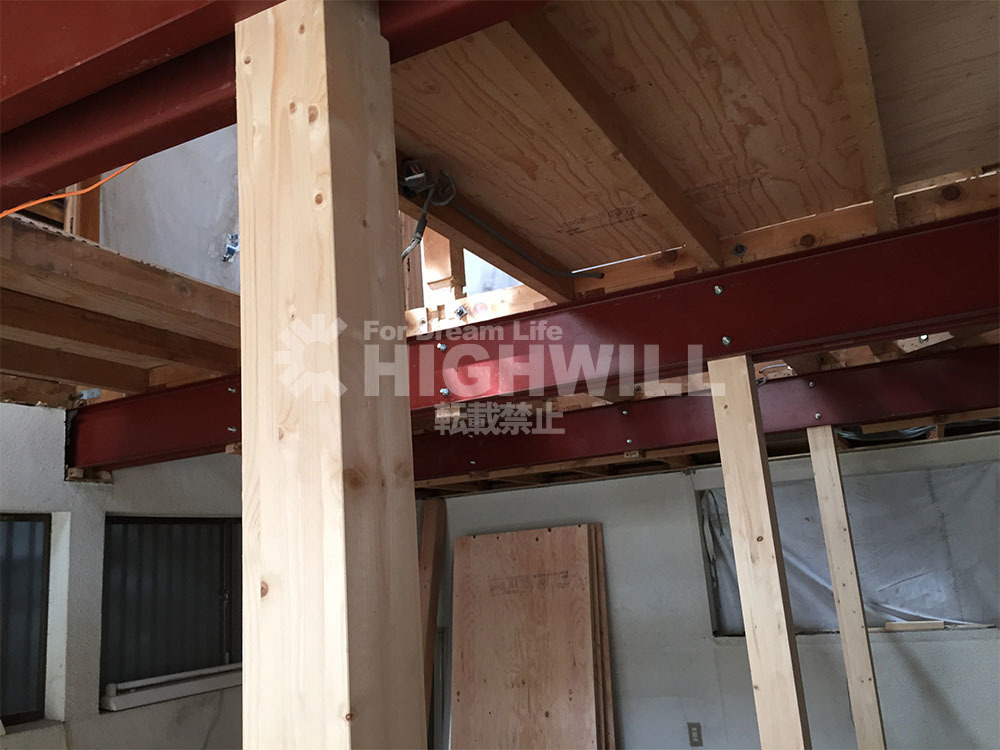

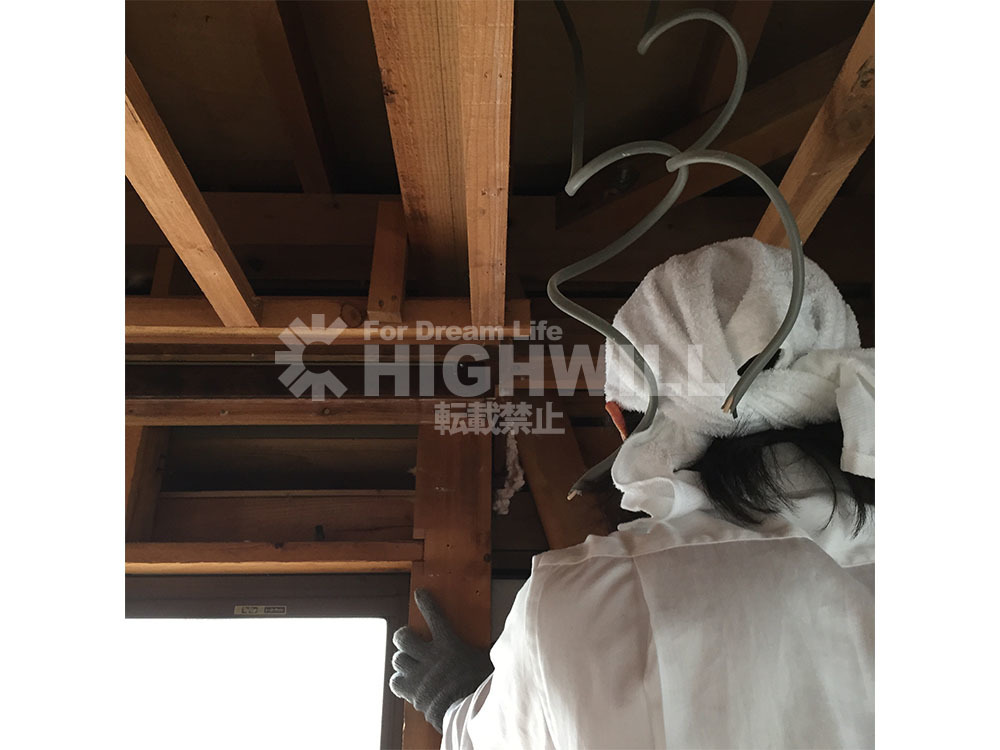

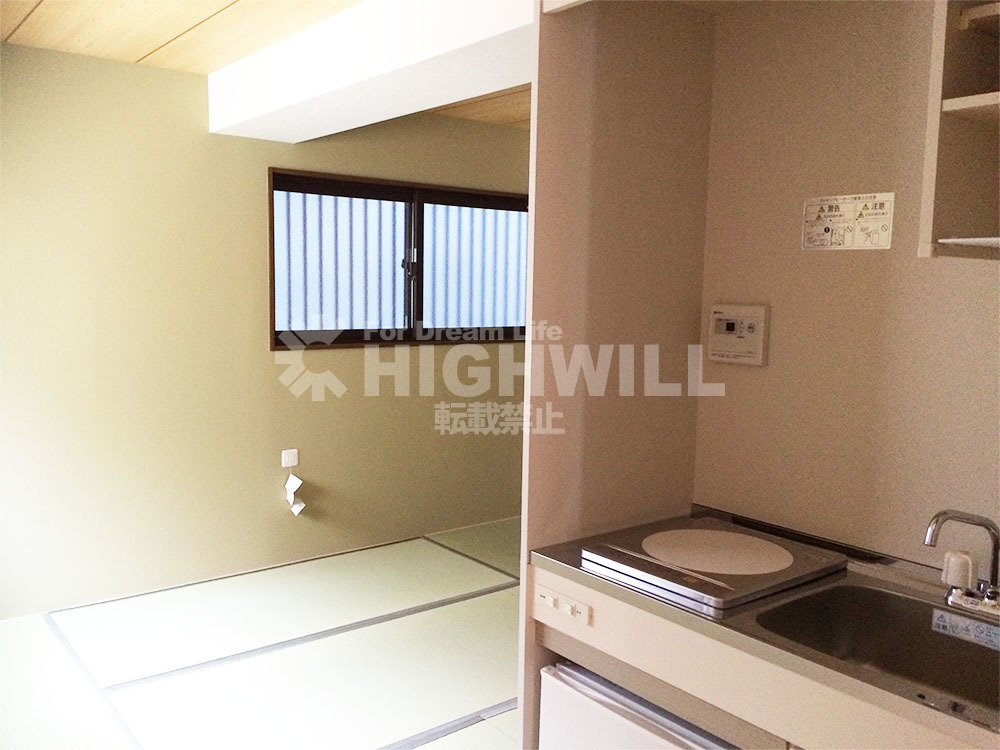

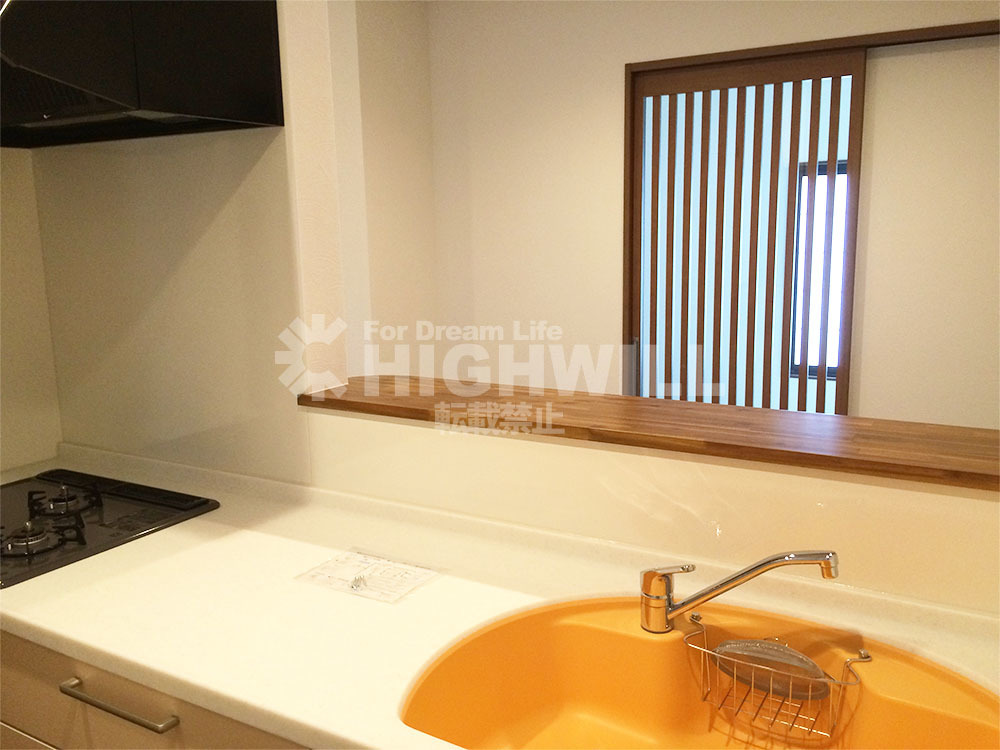

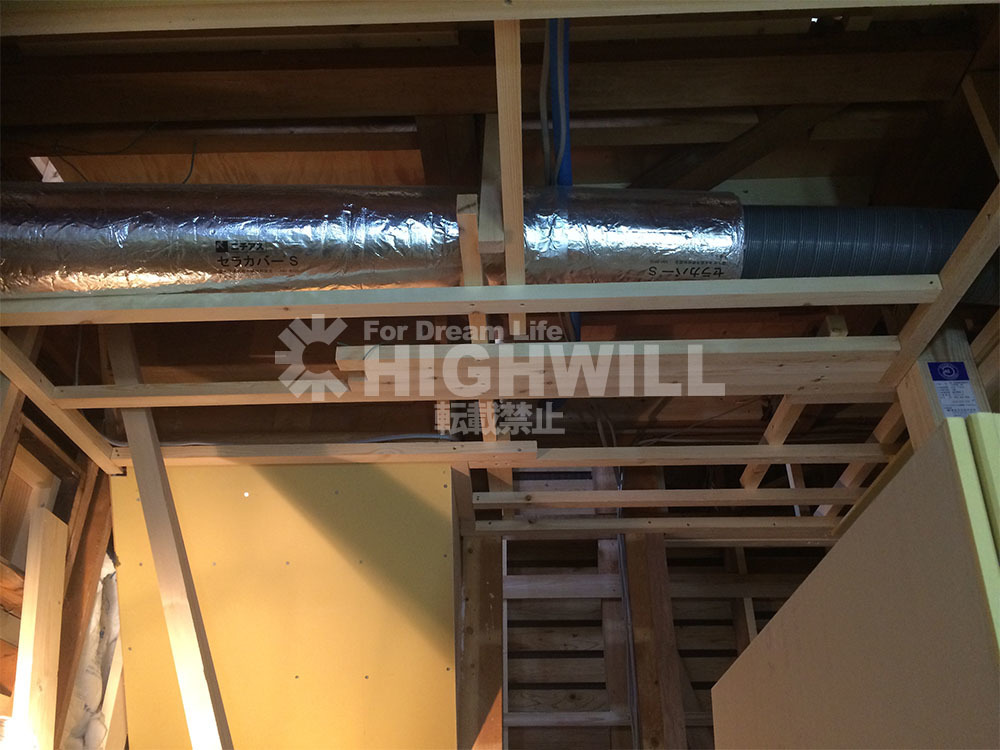

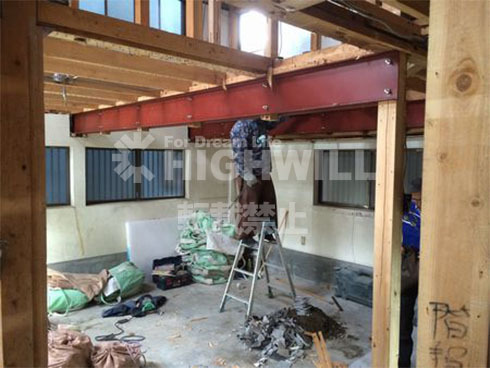

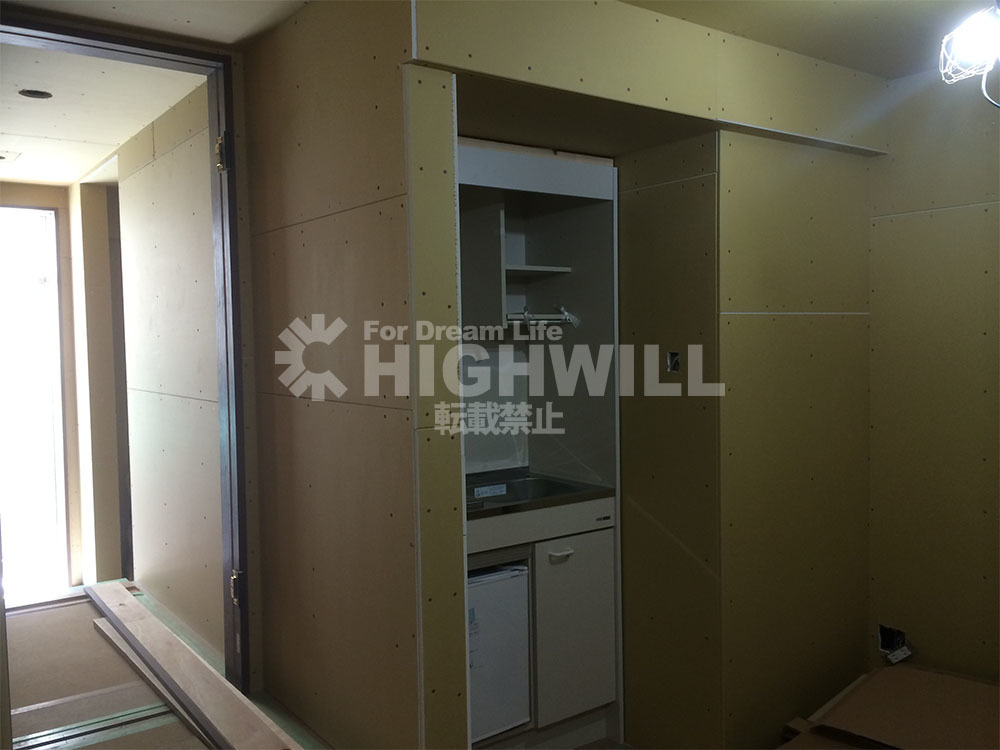

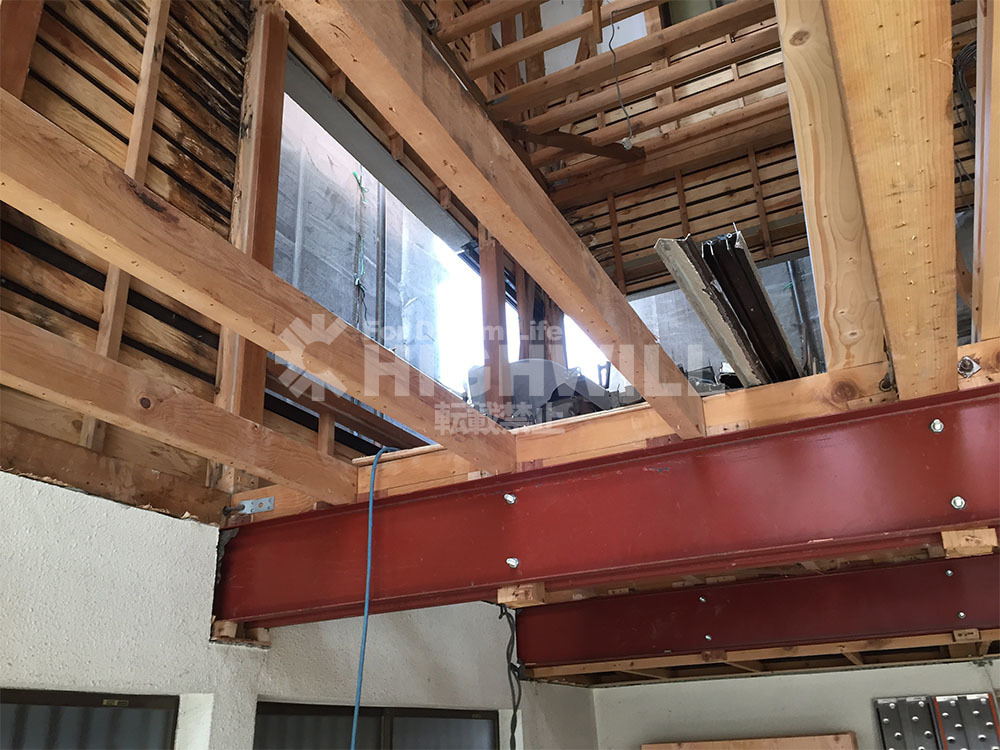

江戸川区S様邸一戸建て2世帯スケルトンリフォームでは、先ほどのように、大工も1階の天井高を確保する為にかなり工夫をし構造を考えながら組んでいきましたが、設備工事でも苦労した箇所があります。最近多くなっていますが、もともと1階にあった風呂などを2階に持っていくスケルトンリフォームが非常に多いです。こちらのS様ももともと1階にお風呂がありましたが、今回の一戸建て2世帯スケルトンリフォームによりお母様が一階で生活をされるため、2階にバスルームを移設しました。通常の在来工法であれば配管等設備工事もあまり苦労することはないのですが、今回は一階に鉄梁が入り、配管経路を計画するのに大変苦労しました。同様に、駐車スペースからフリーフロアを造作したところへミニキッチンを設置するためその排水をどうとるのかなどです。電気配線も同様、1階にミニキッチンを設置の際、天井高を限界までとっているため、天井の懐が最小限になっており換気ダクトの逃げ道を鉄梁を避けて設計しなければなりません。

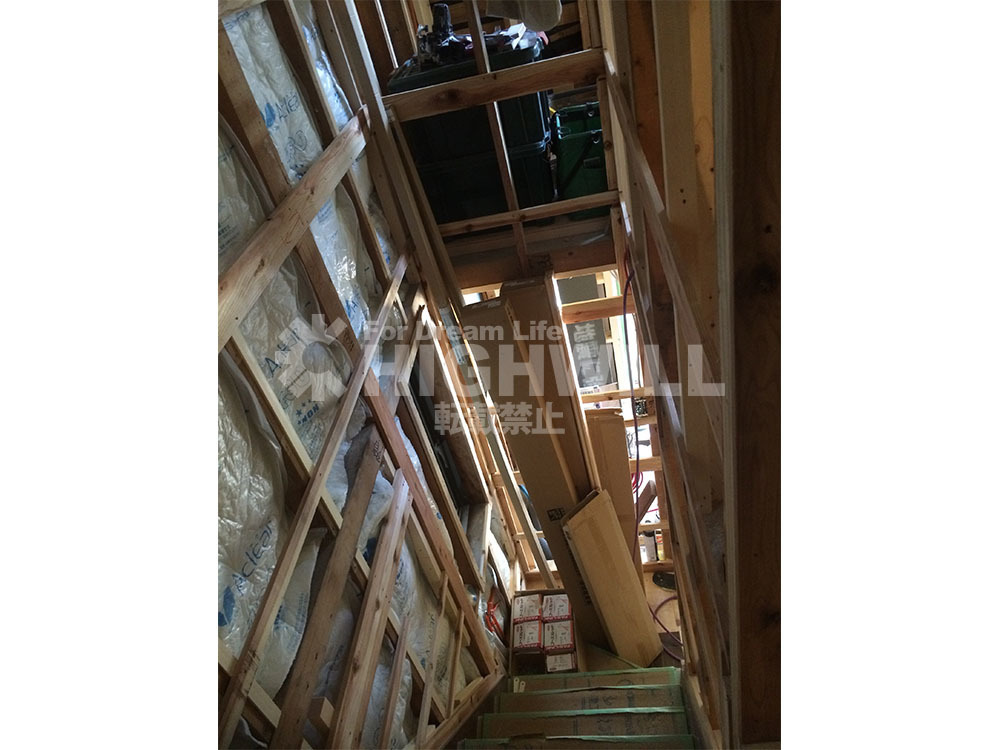

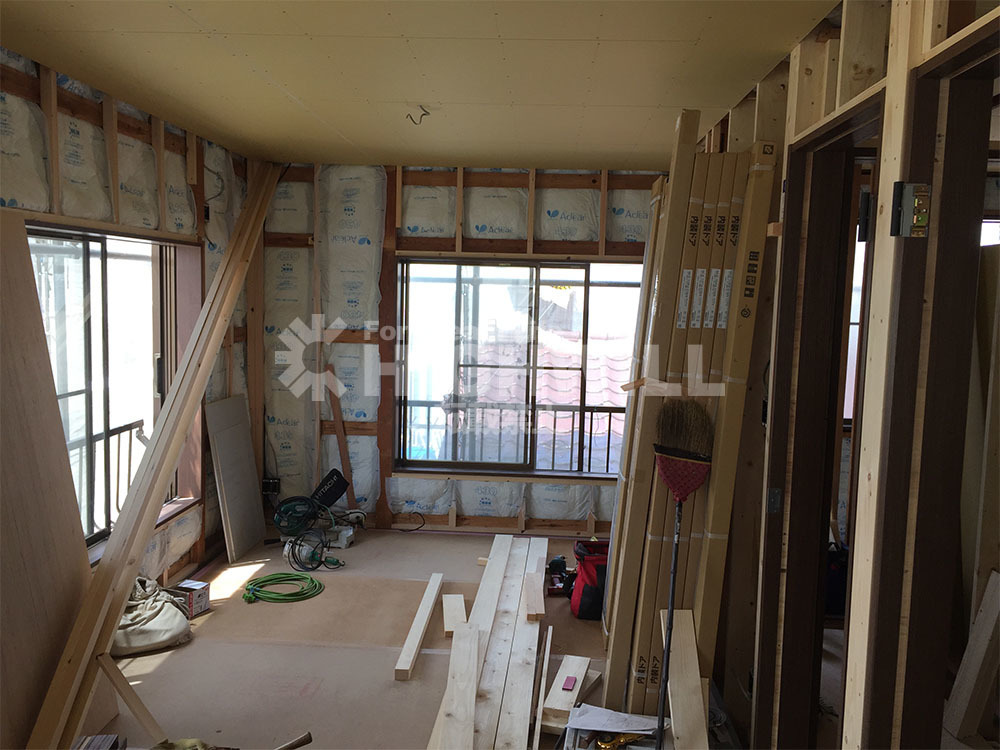

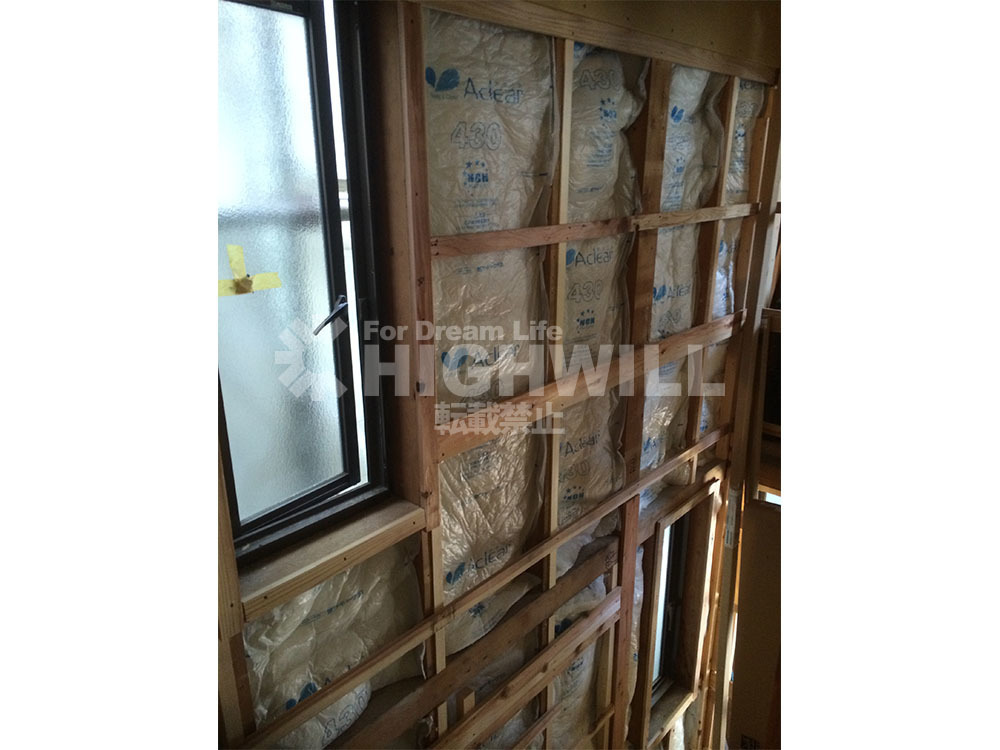

構造の補修・補強が終わり、断熱材を入れる工程へ入っていきます。

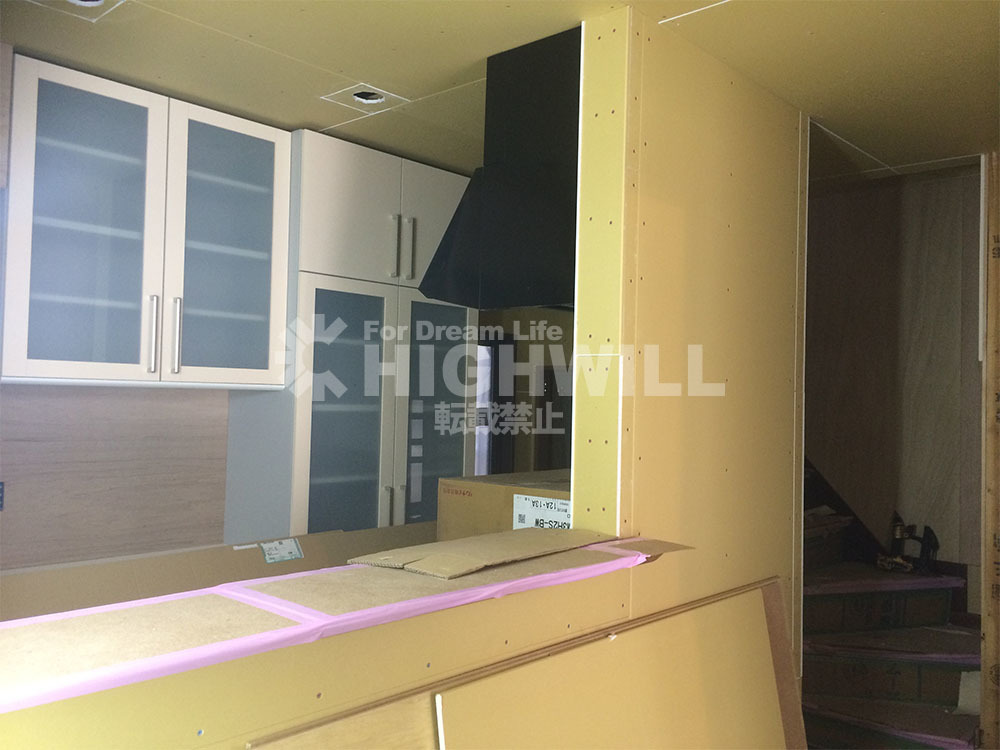

ここからは内装工事になります。

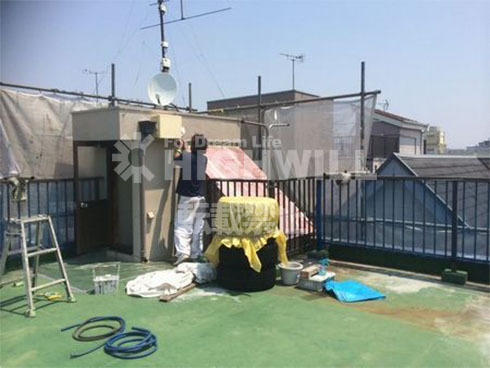

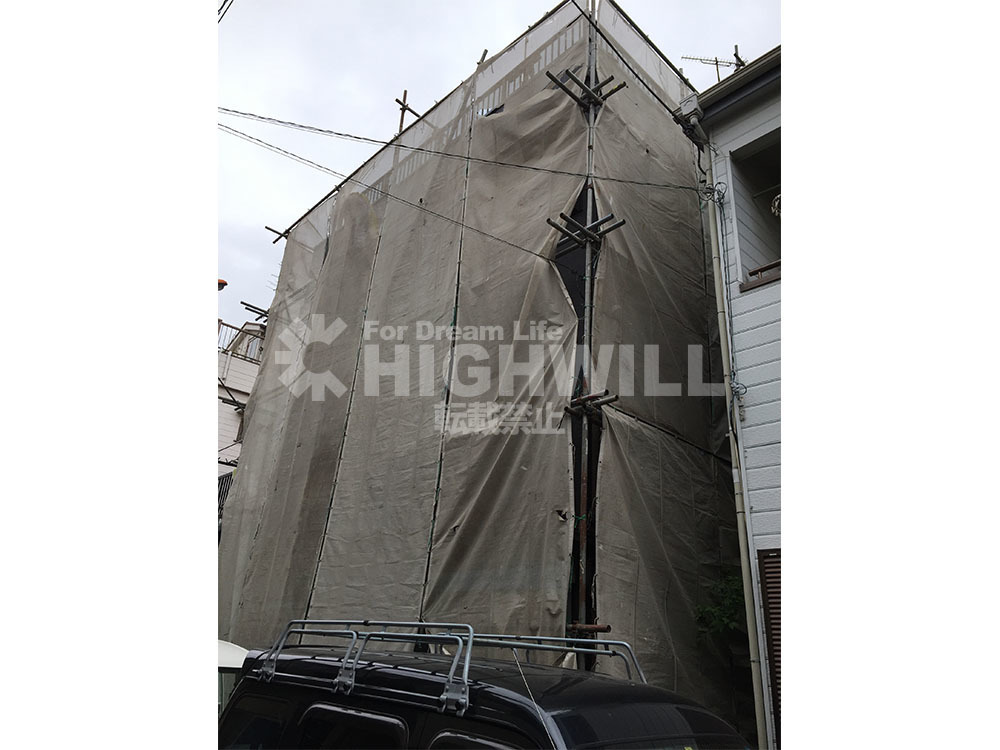

一戸建て2世帯スケルトンリフォームも内部の大工工事を進めつつ、外部との絡みがあるサッシまわりの工事がおわると、外部の塗装工事も工程に組み込んでいきます。
S様と外壁の色味を打ち合わせさせていただきましたが、黒っぽい色ということは漠然と決められていたのですが、当然黒系の色味もたくさんございます。
色見本帖を見て頂いておりましたが、なかなかイメージがわきづらいこともあり、さまざまな住宅の色をみていただいておりましたところ現場近くのお住まいで、『コレだ!』という色味があり、S様と一緒に監督と塗装屋を連れて実際の建物を見て調合をさせて頂きました。

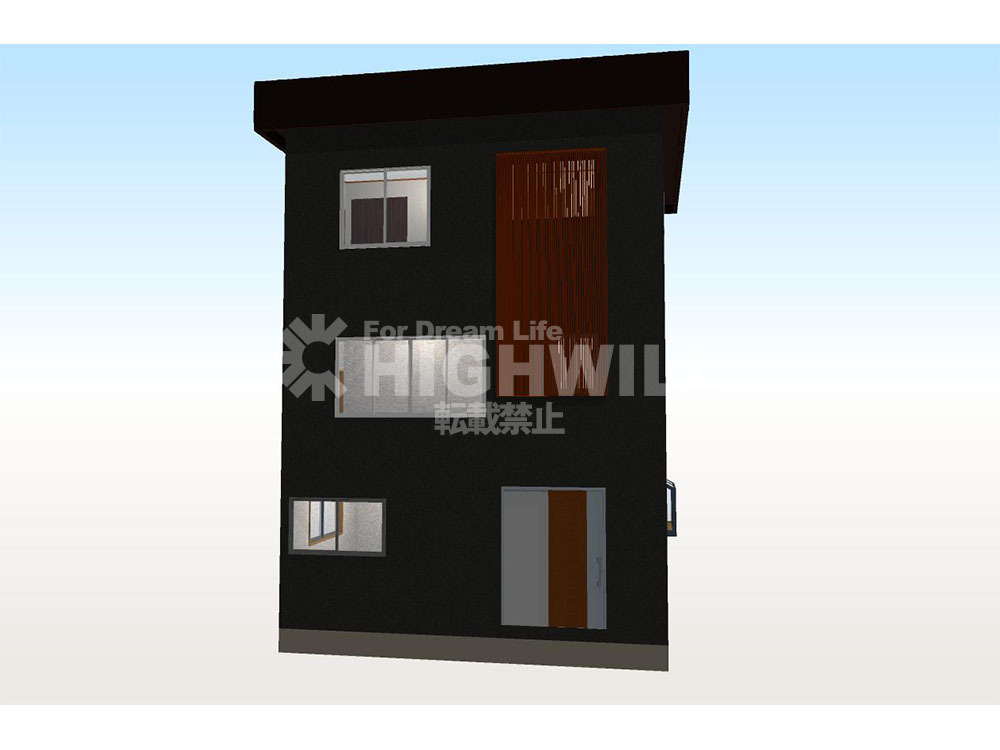

以下がその色味を加えて再現した3Dパースのイメージです。

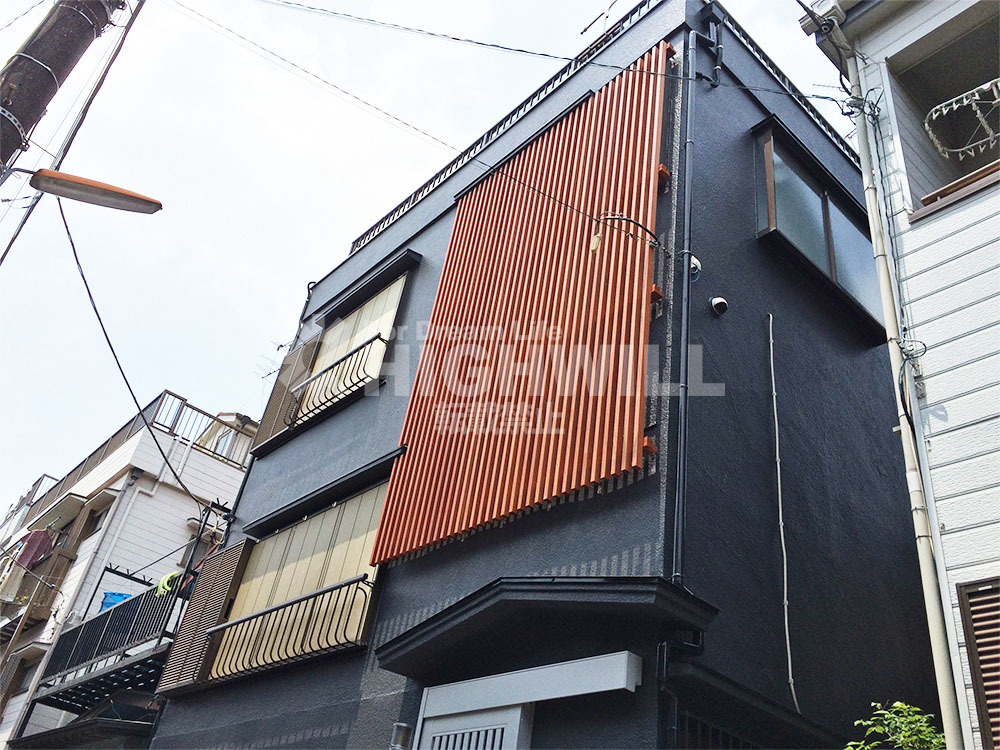

上記木製ルーバーは、予め塗装職人に塗装をさせ、大工が加工設置します 設置後に細かい箇所を再度塗装する流れとなります。
木製ルーバーは1本4m20cmのヒバ材を防腐剤入りの色付き塗料で仕上げています。
既製品での採用も検討しましたが、住宅用ではないことと、これだけの高さになると荷重がかなりかかること、さらに費用的な問題から、弊社の大工で加工設置の案が今回のS様一戸建て2世帯スケルトンリフォームでは採用されました。

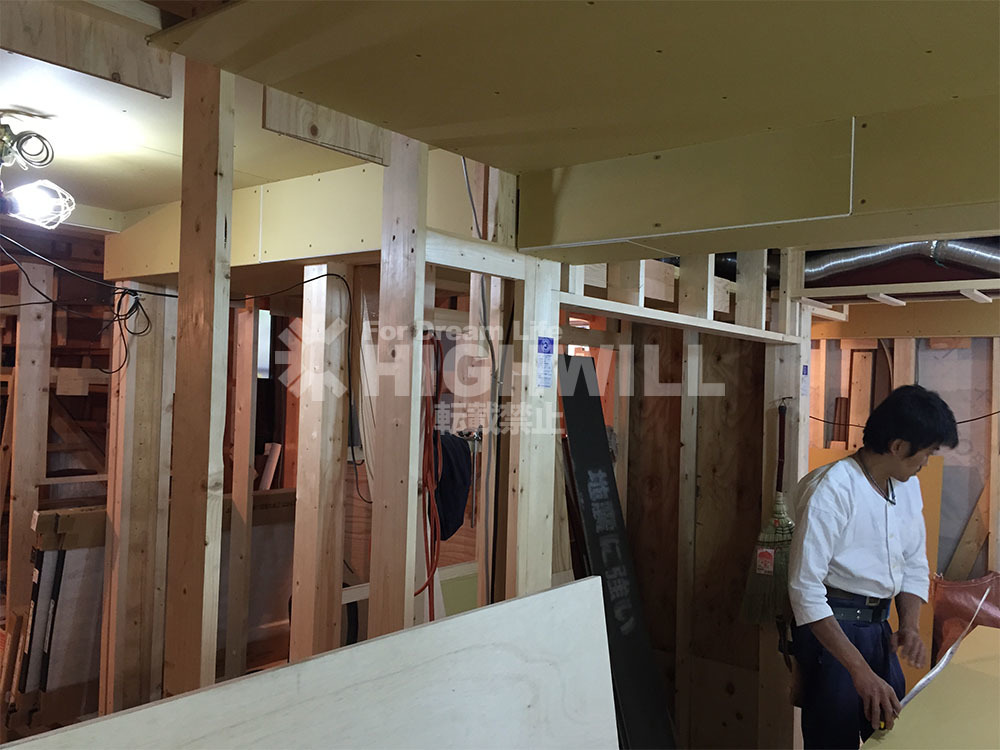

さて中に戻ると棟梁が構造を組み直し、補強した後は、断熱、そして内装工事に入っていきます。

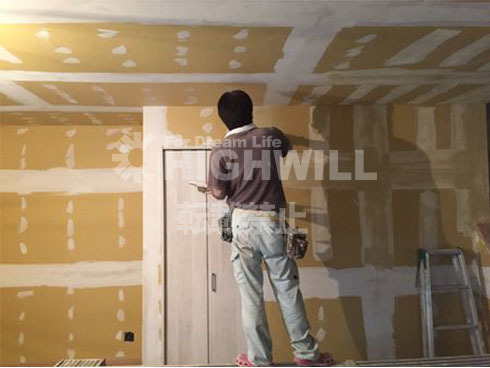

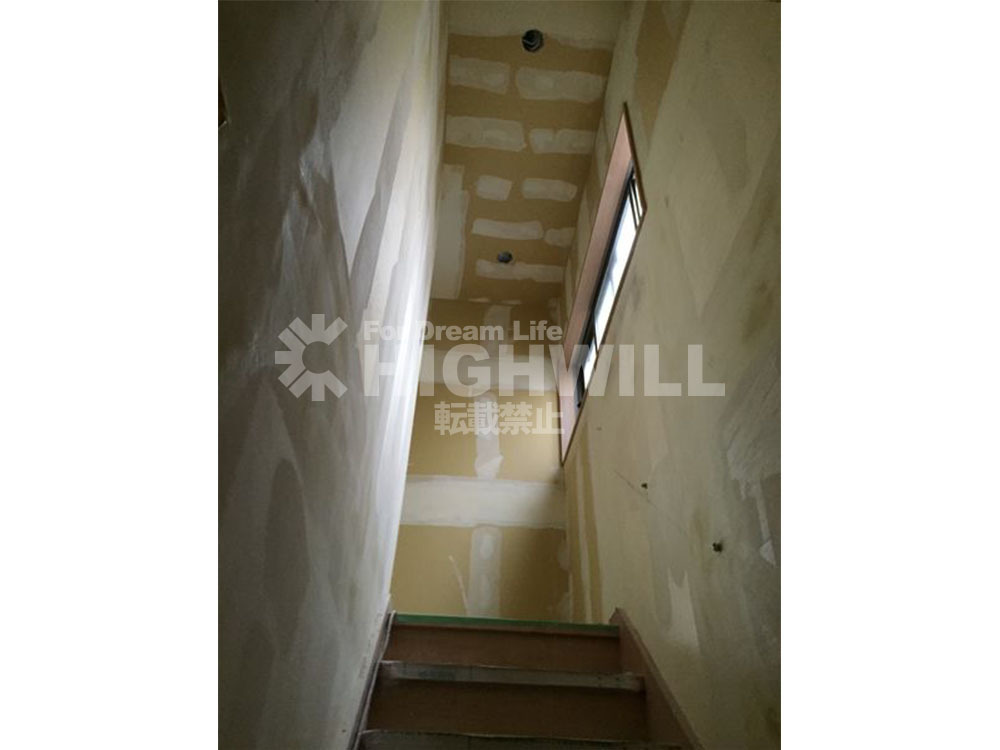

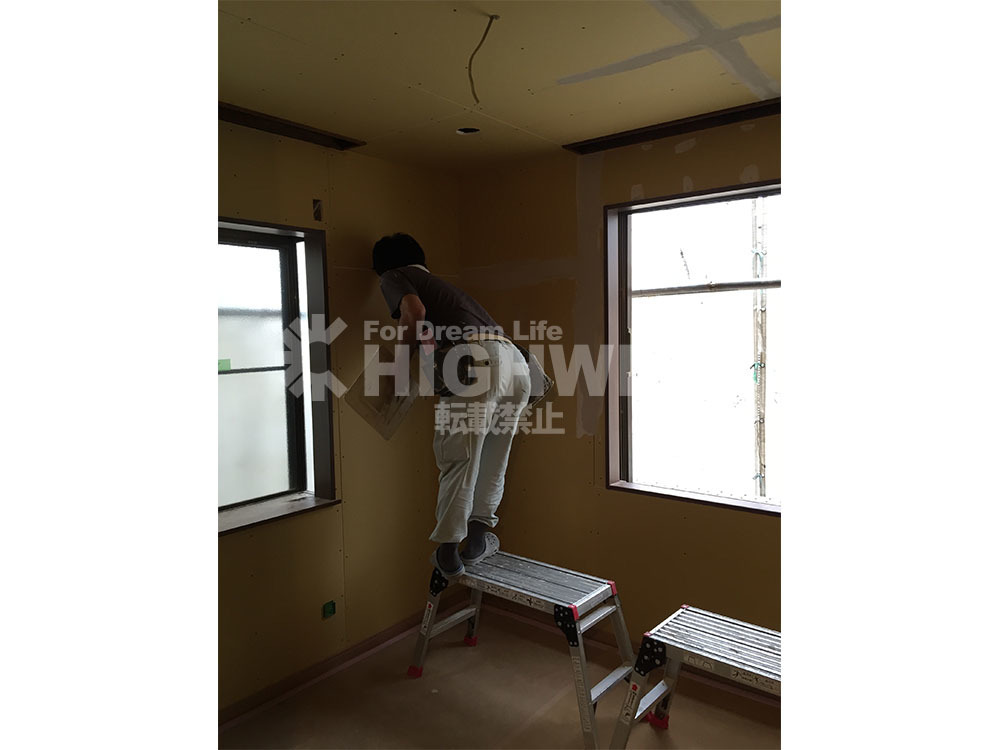

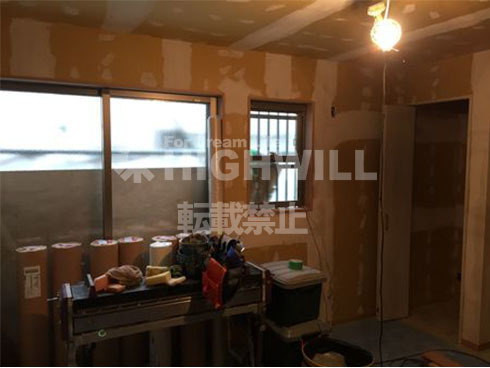

ボード張り工事とクロス張り工事がメインになっていきます。

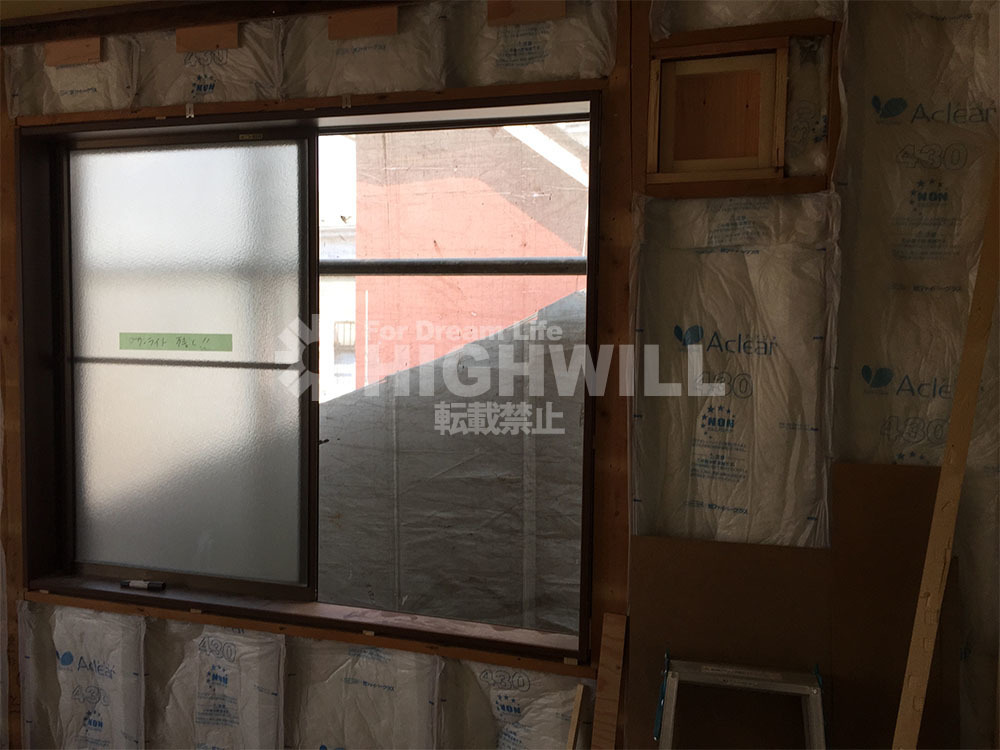

S様邸は既存の窓を活かす一戸建て2世帯スケルトンリフォームプランとなっており、サッシはインナーサッシで断熱性を高める提案をさせていただきました。
一戸建てのスケルトンリフォームで、一番お客様が悩まれるのが、サッシです。
サッシを変えたい。
当然誰もがそう考えます。
しかし、費用が結構掛かります。
というのも外部との絡みが発生して、外部までのスケルトンリフォームまではいかなくても、すべての壁にカッターを入れて、大工が窓枠を再度設置、そして、サッシを入れ替え、さらには外部の補修と1か所の窓でこれだけの工程が必要になります。
すべての窓をやり替えるとなると、費用も当然掛かってしまうわけです。
ここで、建物のポイントとなる箇所だけ入れ替えるお客様もいらっしゃいますし、もちろんご予算費用とのからみで、すべてを取り換えるお客様、既存サッシを残すお客様いらっしゃいます。
S様邸では、3階建てのすべてのサッシを入れ替えるとなるとかなりの費用がかさむこと、ガレージを部屋にしているため、そもそもサッシを新規で入れる箇所が発生していることから間取り上の制約のないサッシは既存を残す方針で決定。

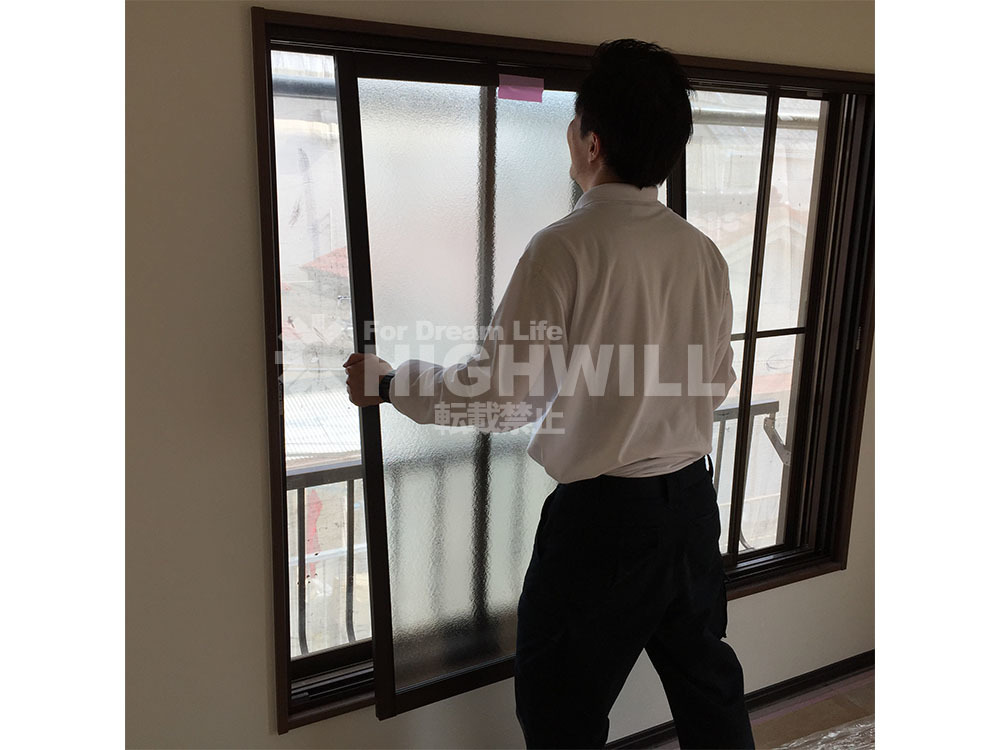

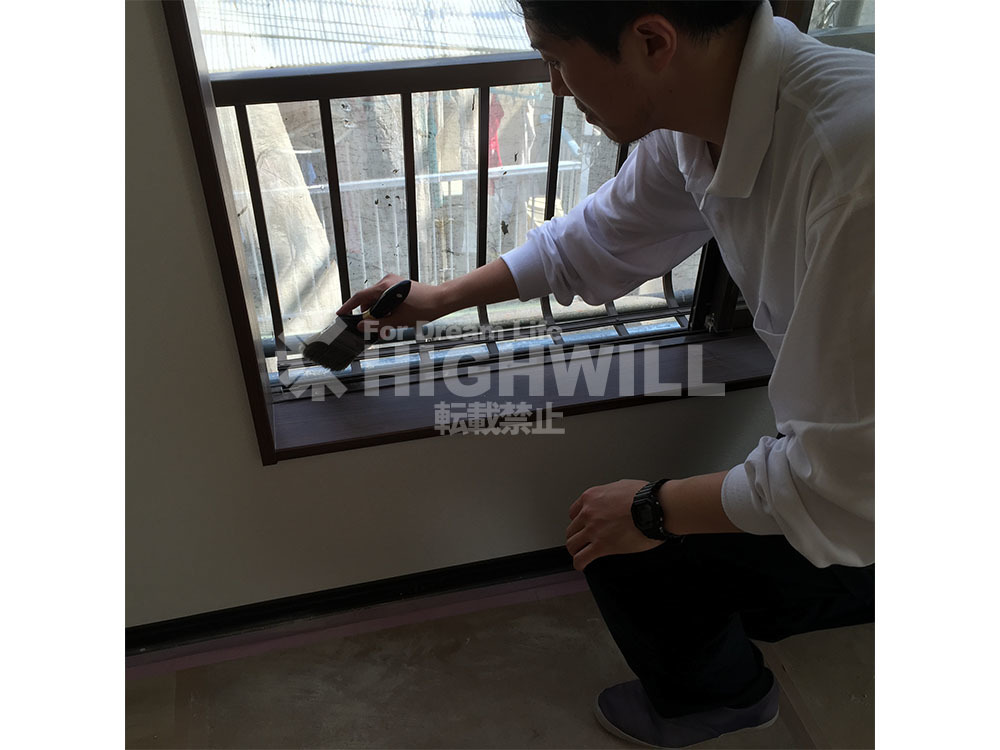

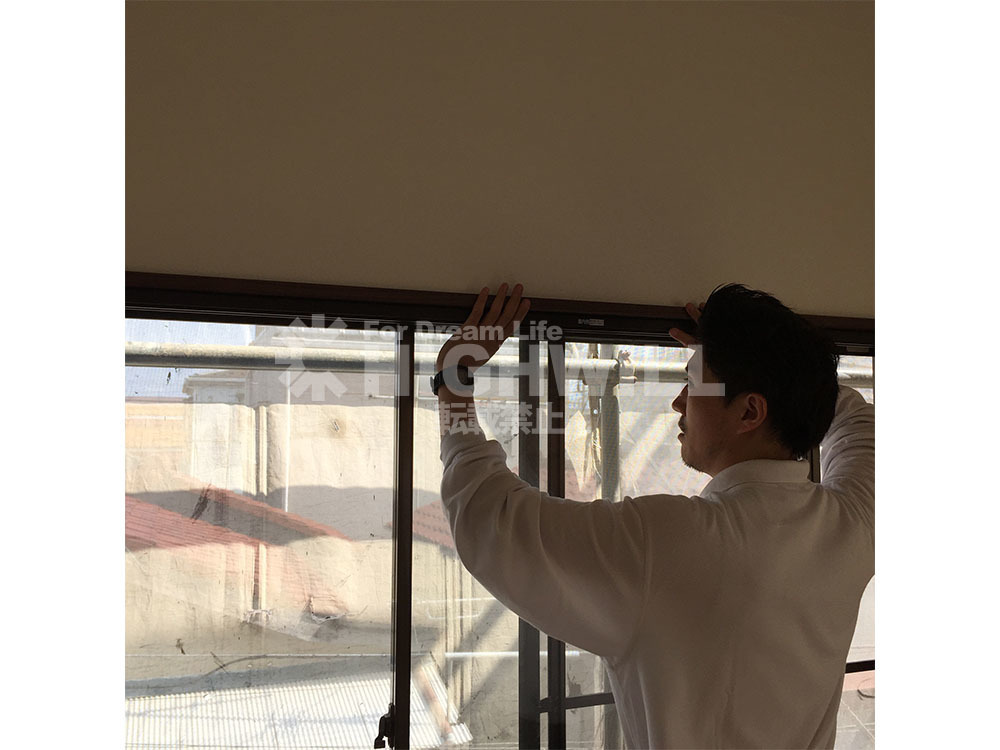

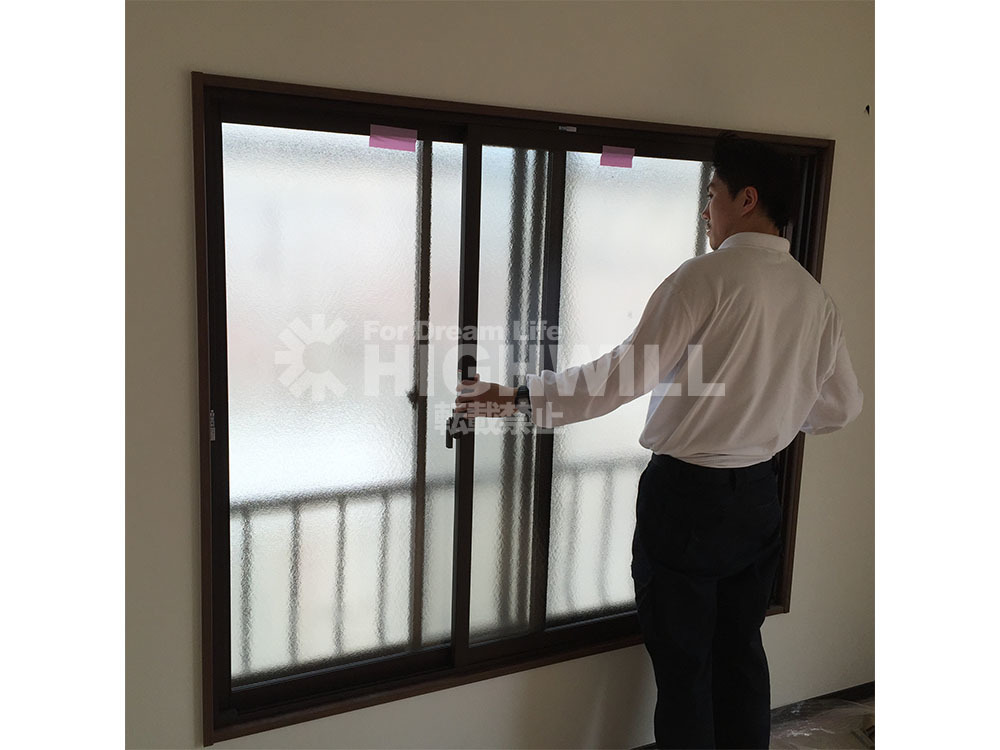

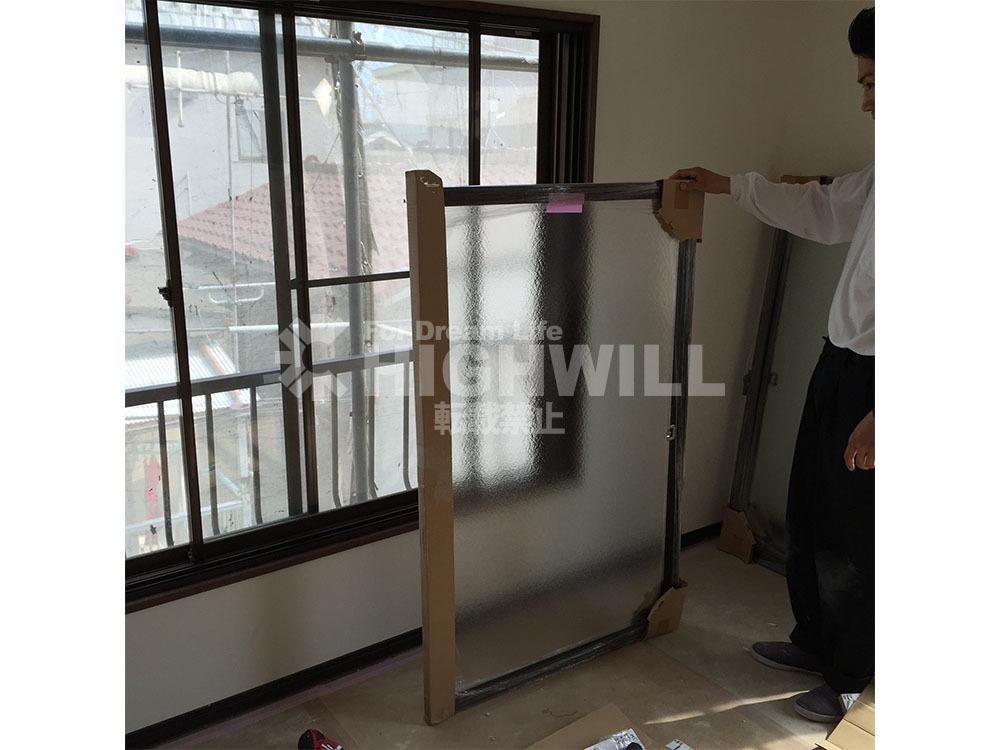

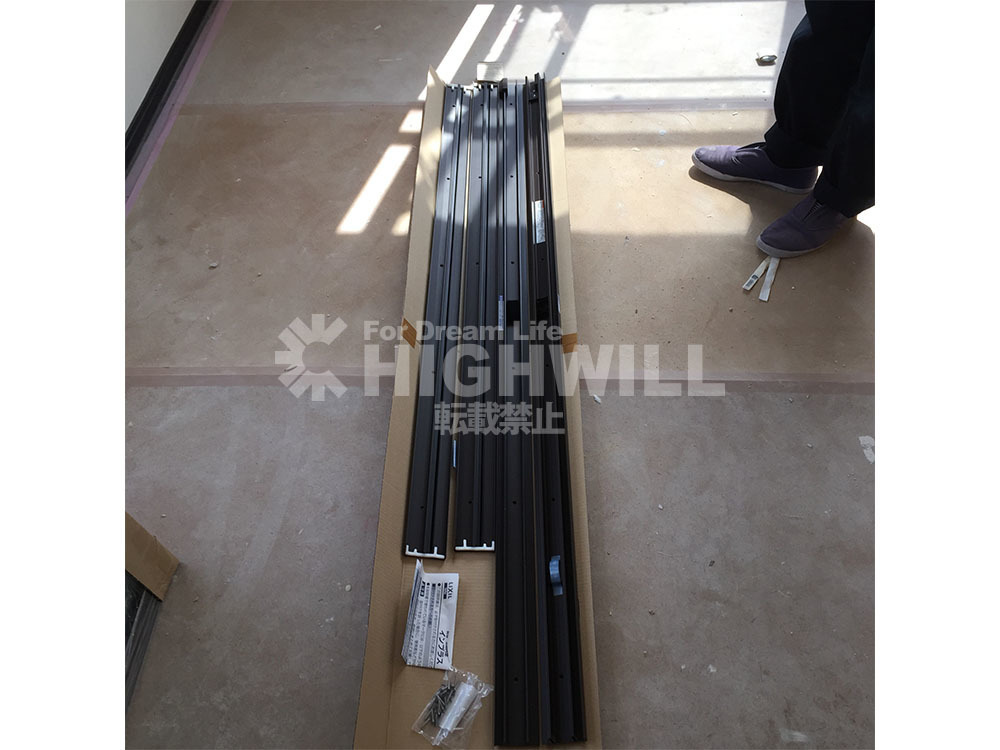

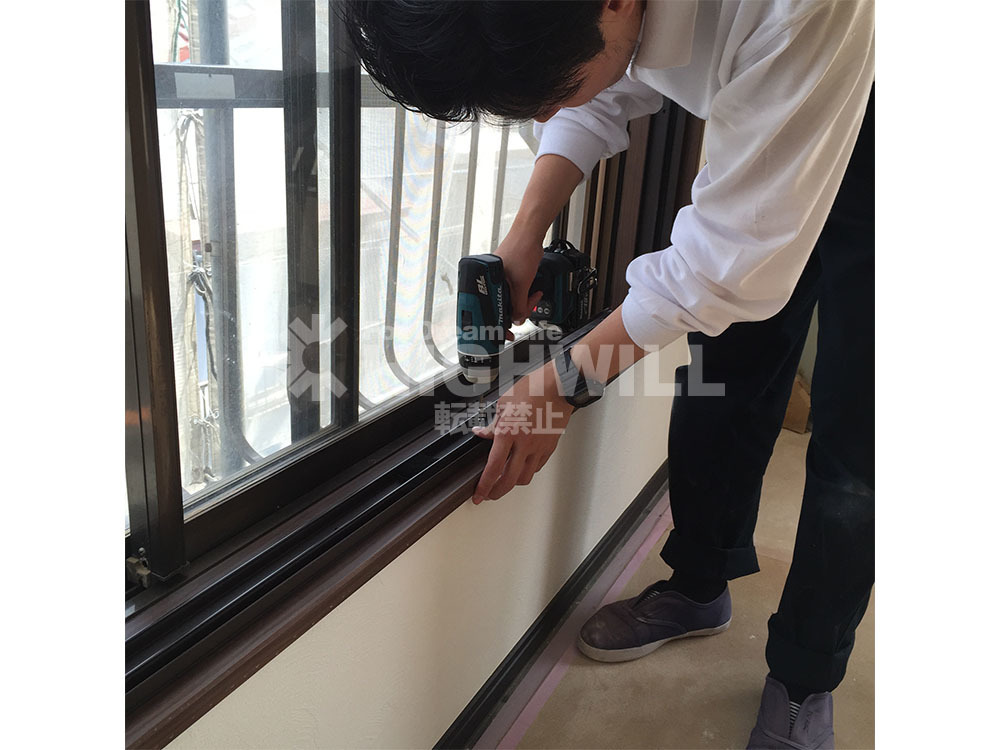

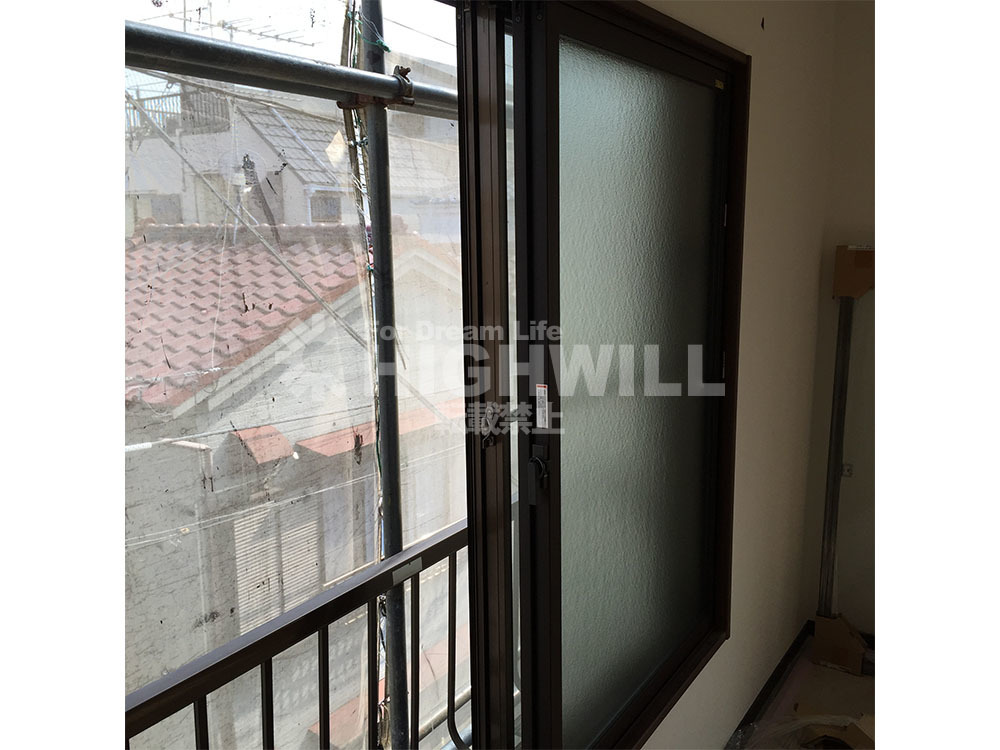

断熱の機能は欲しいとのことで、機能重視となるインナーサッシを提案させていただきました。

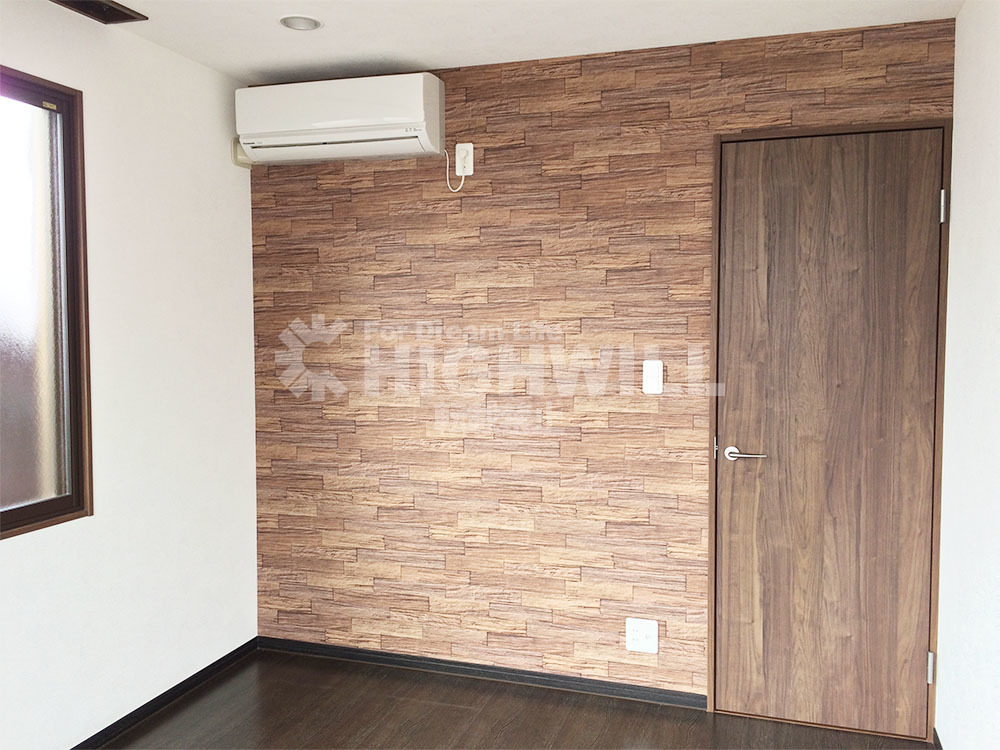

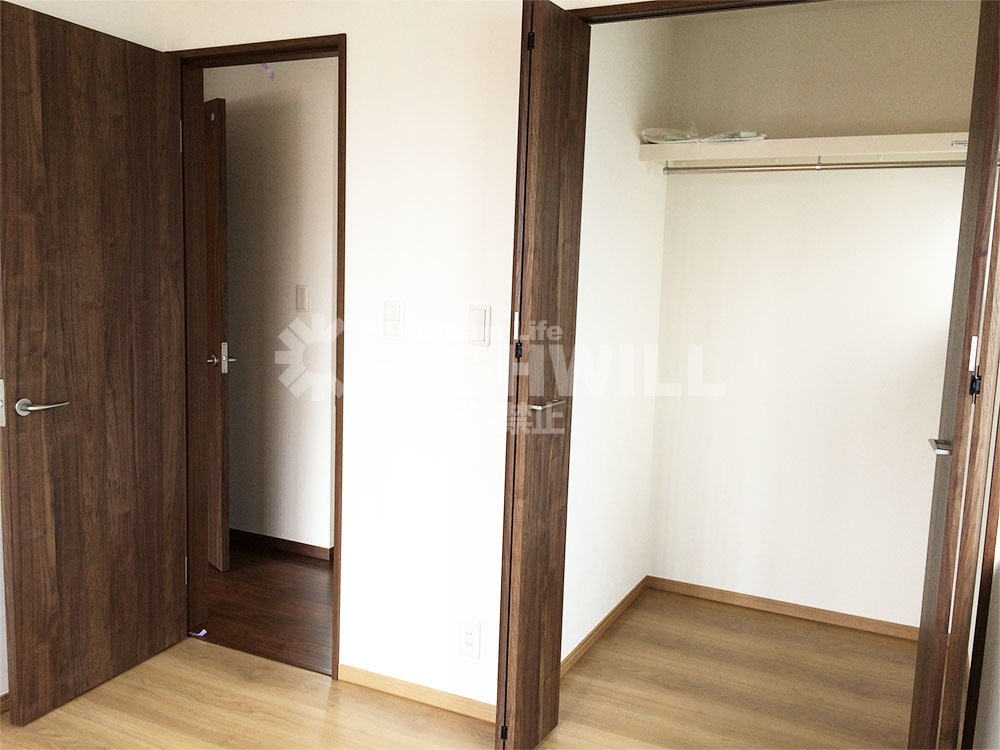

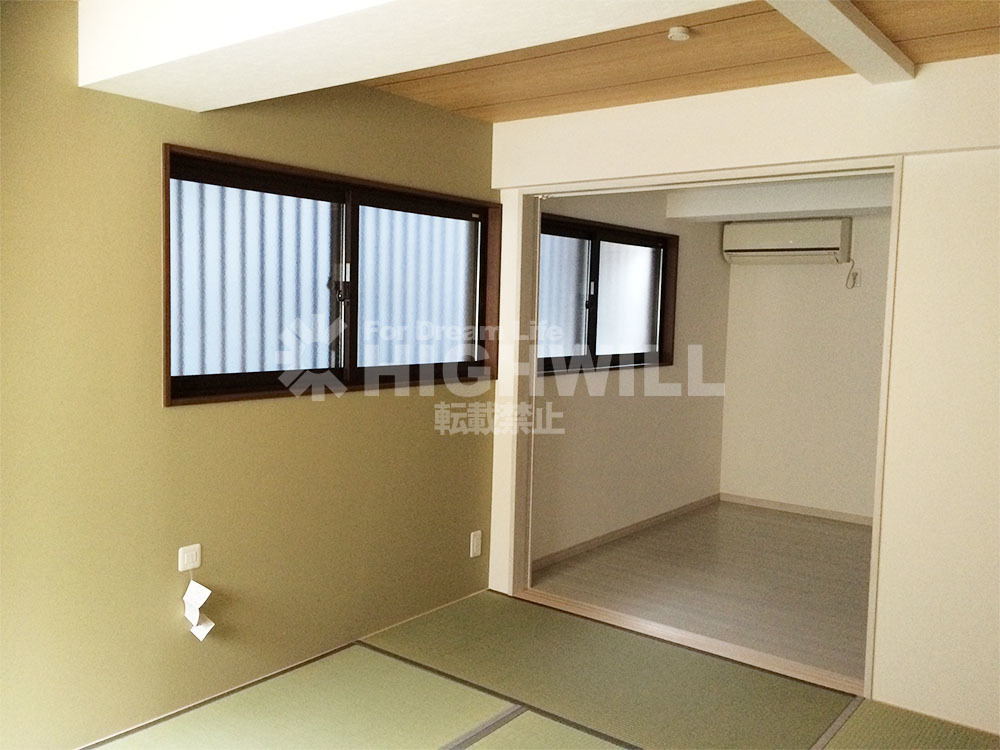

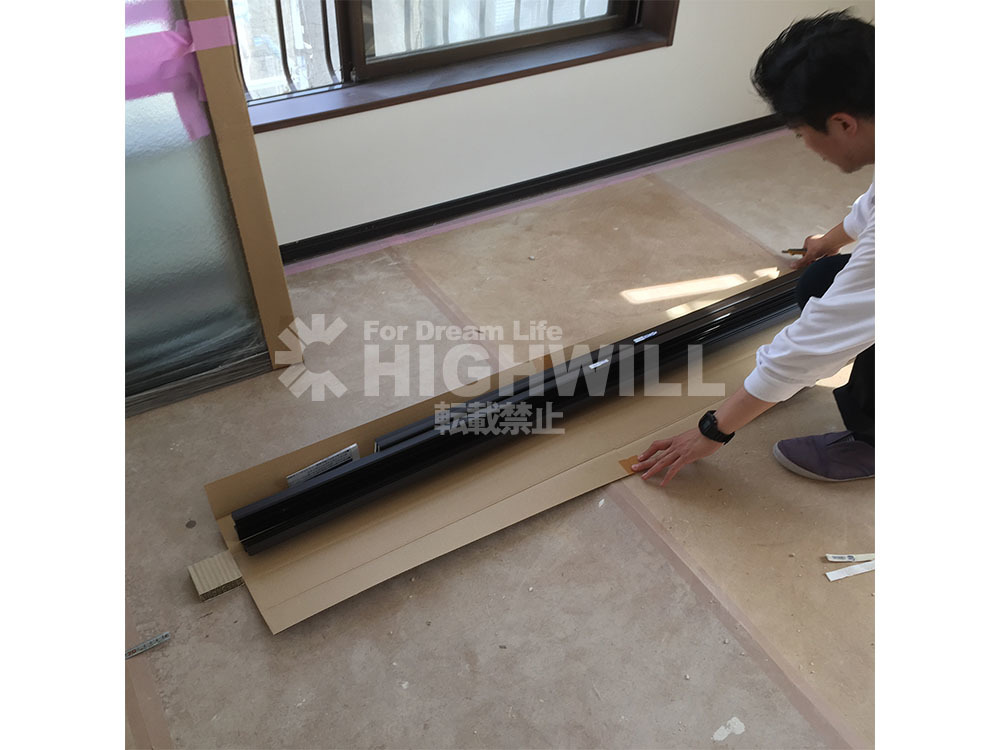

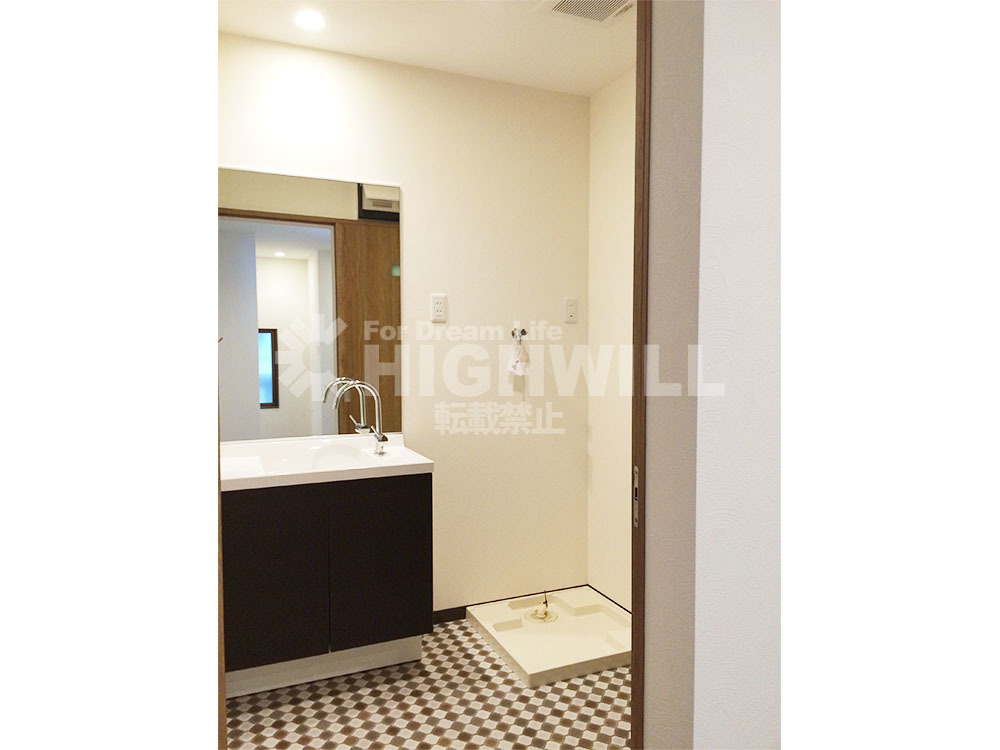

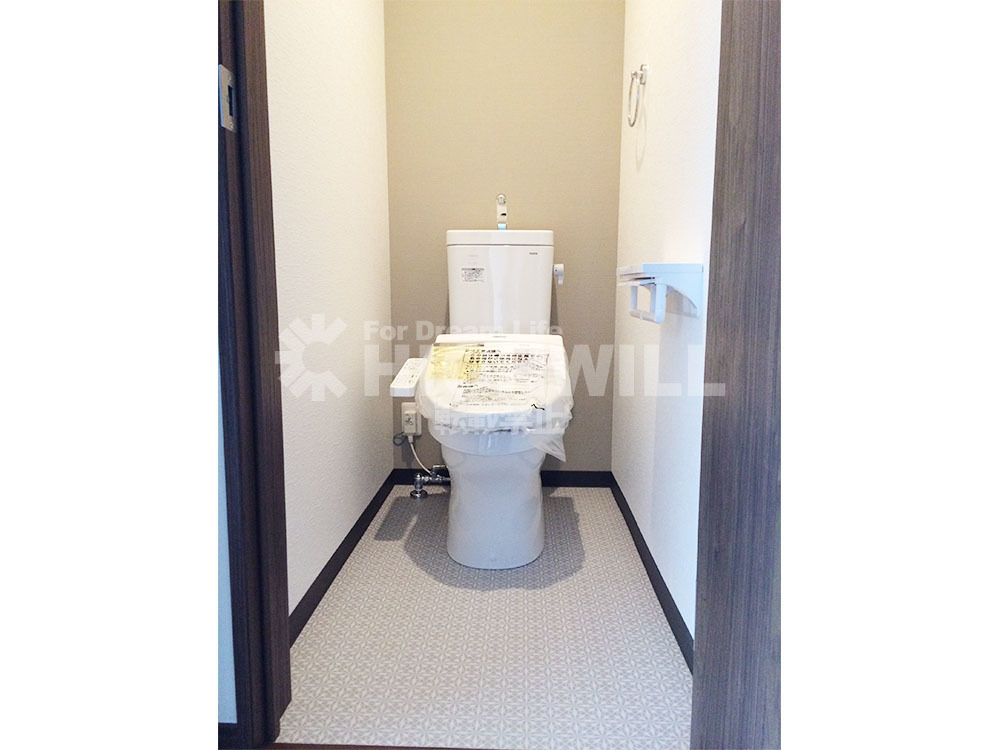

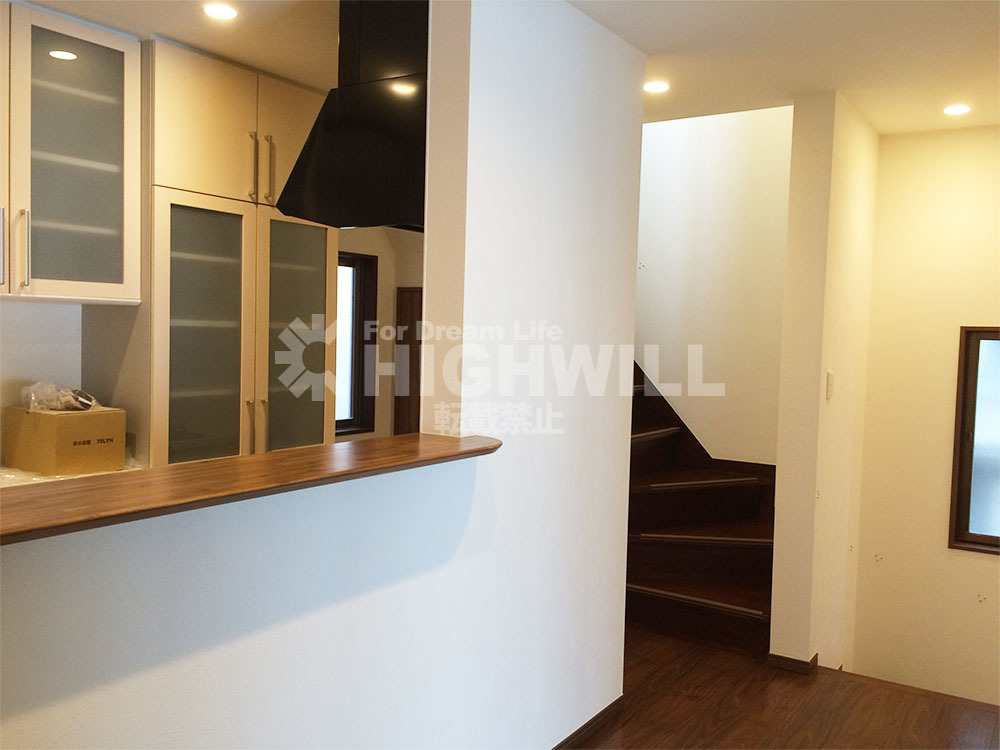

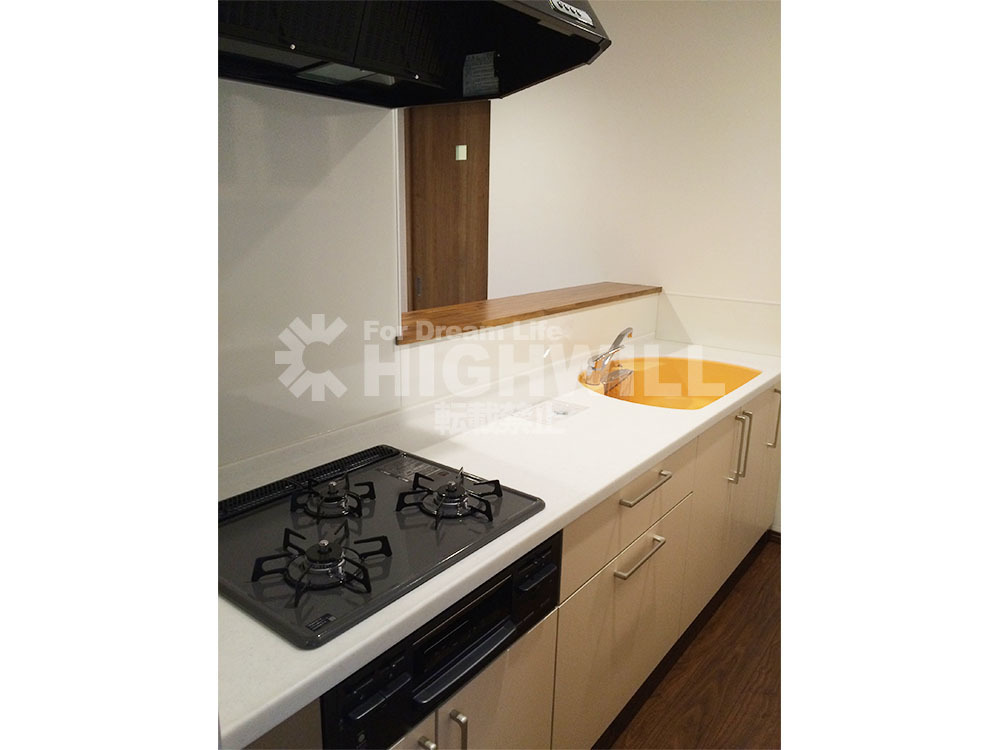

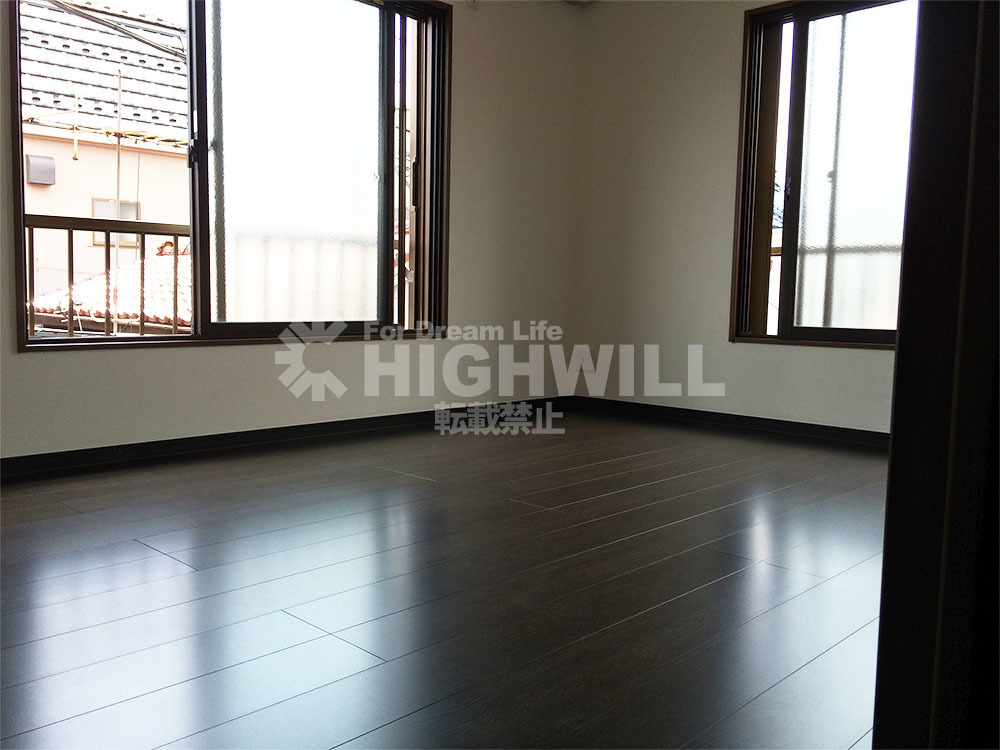

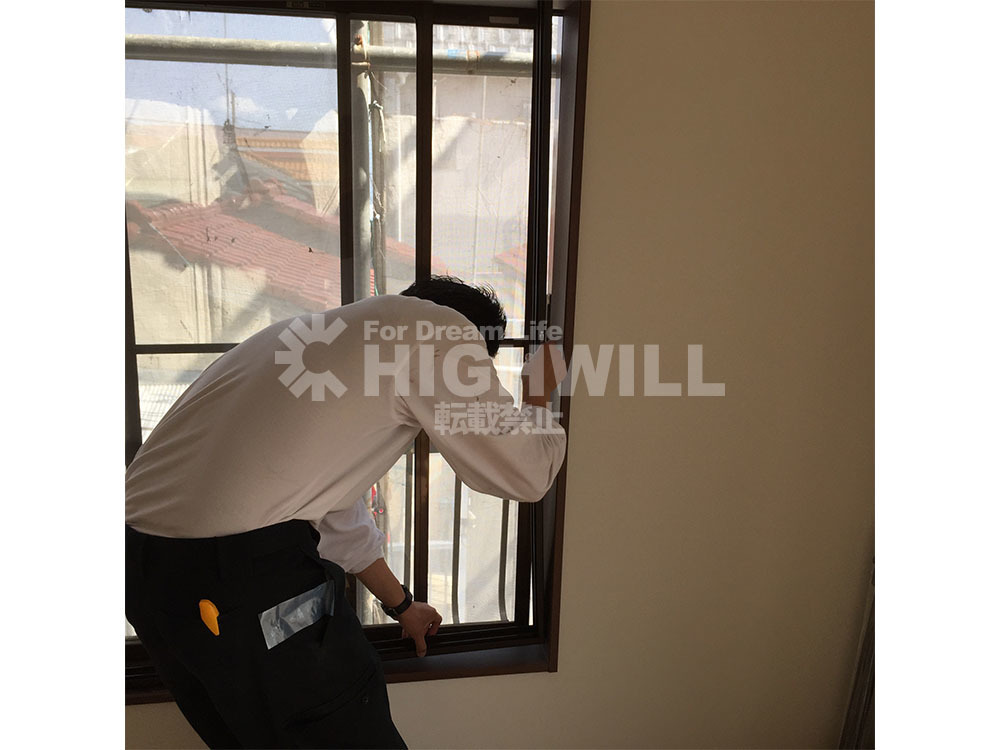

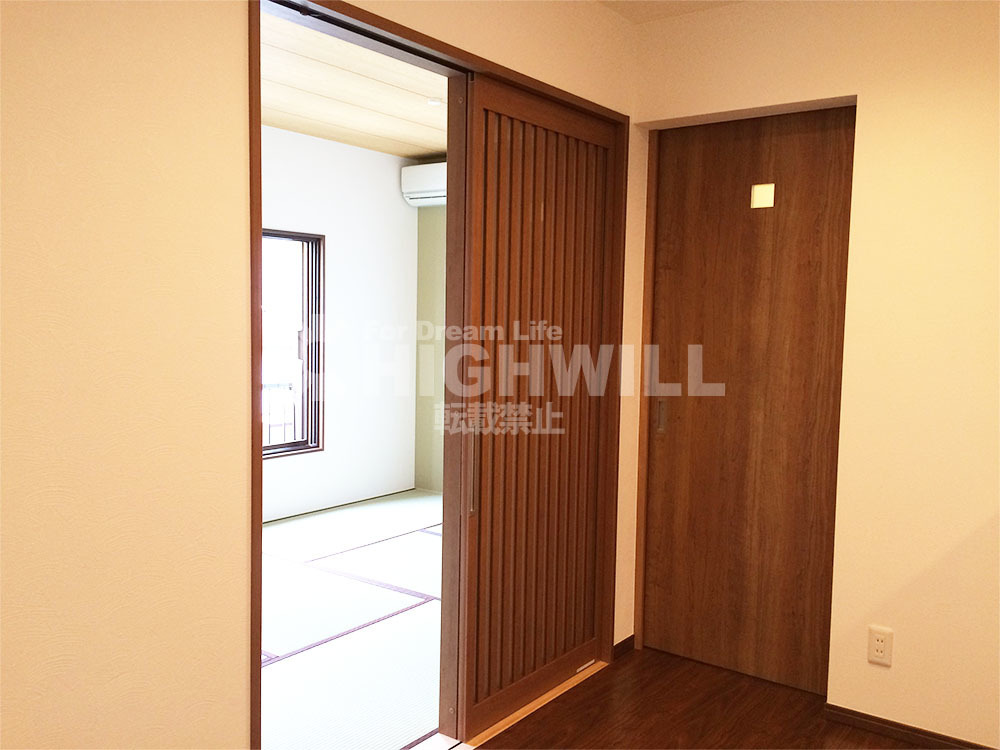

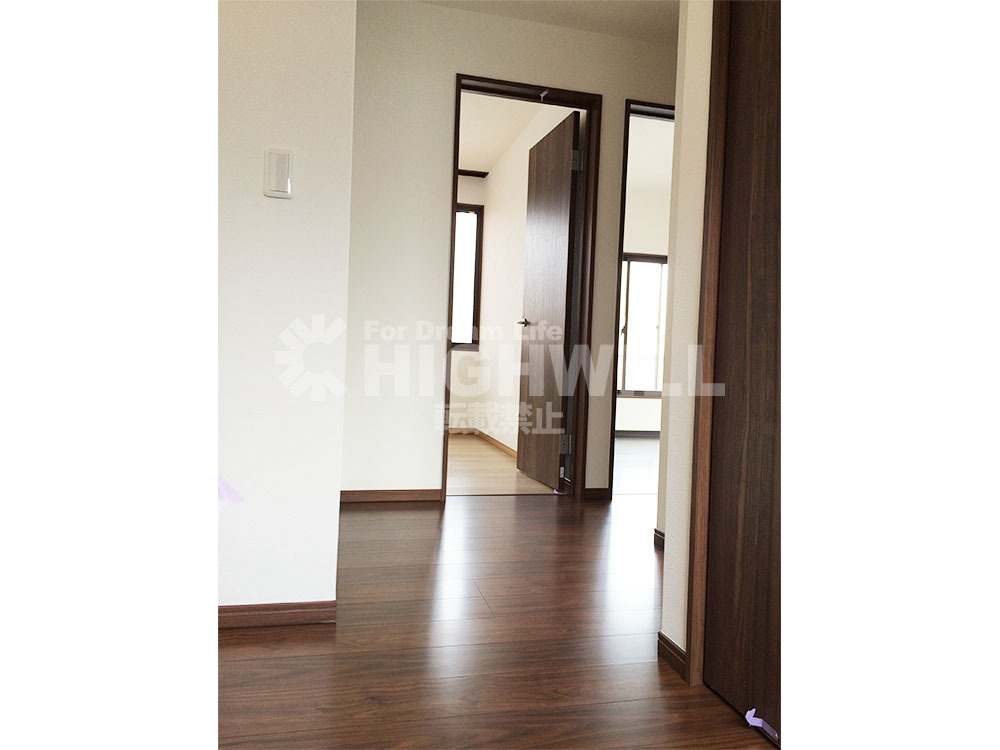

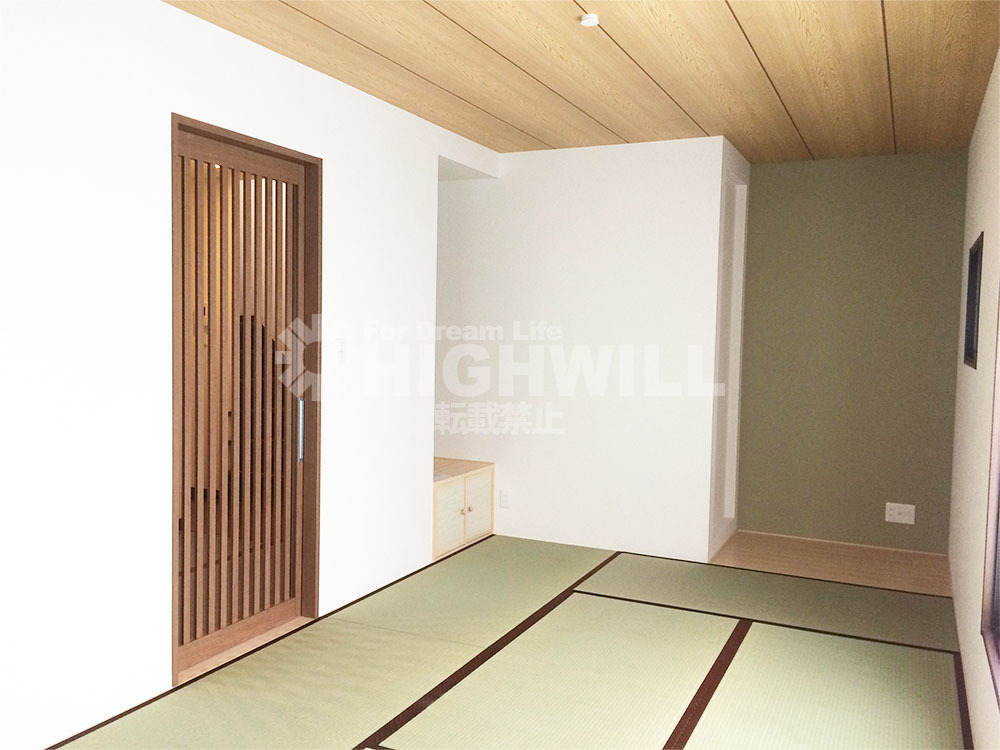

インナーサッシを設置後、いよいよ江戸川区S様の一戸建て2世帯スケルトンリフォームも完成を迎えました。
S様一戸建て2世帯スケルトンリフォームの現場は、3階建てということで、工期も3か月以上かかっています。(ザラ板の補修で想定よりもかかりました)サッシを入れ替えていたら4か月はかかっていたボリュームの工事でした。一戸建て2世帯スケルトンリフォームということで、それぞれご家族のご要望を何度も整理し、動線計画をたてプランを作成しました。構造上での制約が当然出て参りますので、その制約を守りながら自由にプランニングすることで安心して暮らせる住まいは成り立ちます。何でもできるというのは大間違いで、一戸建てのスケルトンリフォームをする際には、1に構造、2に構造と必ず構造をしっかりと見れる工務店へ相談が必要です。構造を見れるのは、一人で家一棟を建てられる棟梁です。現在の新築の建物はプレカットですべてが刻まれて機械加工されておりますので仕口や継手を手刻みする大工はほとんどいなくなっています。しかしながら、築30年を超えるような建物は、手刻みで建てられている家が大半になってきます。このような建物を分解し、新たに補強する場合、プレカットというわけにはいかないわけです。同様に加工、補強していく技能が必要不可欠になってきます。これらに対応できる職人を組織している工務店に相談をするのがベストとなります。
S様ご家族には大変喜んでいただきました。
木造在来工法だから何でもできるというのは大間違いでして、一戸建てのスケルトンリフォームをする際には、1に構造、2に構造と必ず構造をしっかりと見れる工務店へ相談が必要です。構造を見れるのは、一人で家一棟を建てられる棟梁です。
現在の新築の建物はプレカットですべてが刻まれて機械加工されておりますので仕口や継手を手刻みする大工はほとんどいなくなっています。
しかしながら、築30年を超えるような建物は、手刻みで建てられている家が大半になってきます。
このような建物を分解し、新たに補強する場合、プレカットというわけにはいかないわけです。
同様に加工、補強していく技能が必要不可欠になってきます。これらに対応できる職人を組織している工務店に相談をするのがベストとなります。
S様ご家族には大変喜んでいただきました。
