築60年以上の建物に多い大谷石基礎への対応

大谷石が基礎のケース『大谷石基礎補強』のポイント

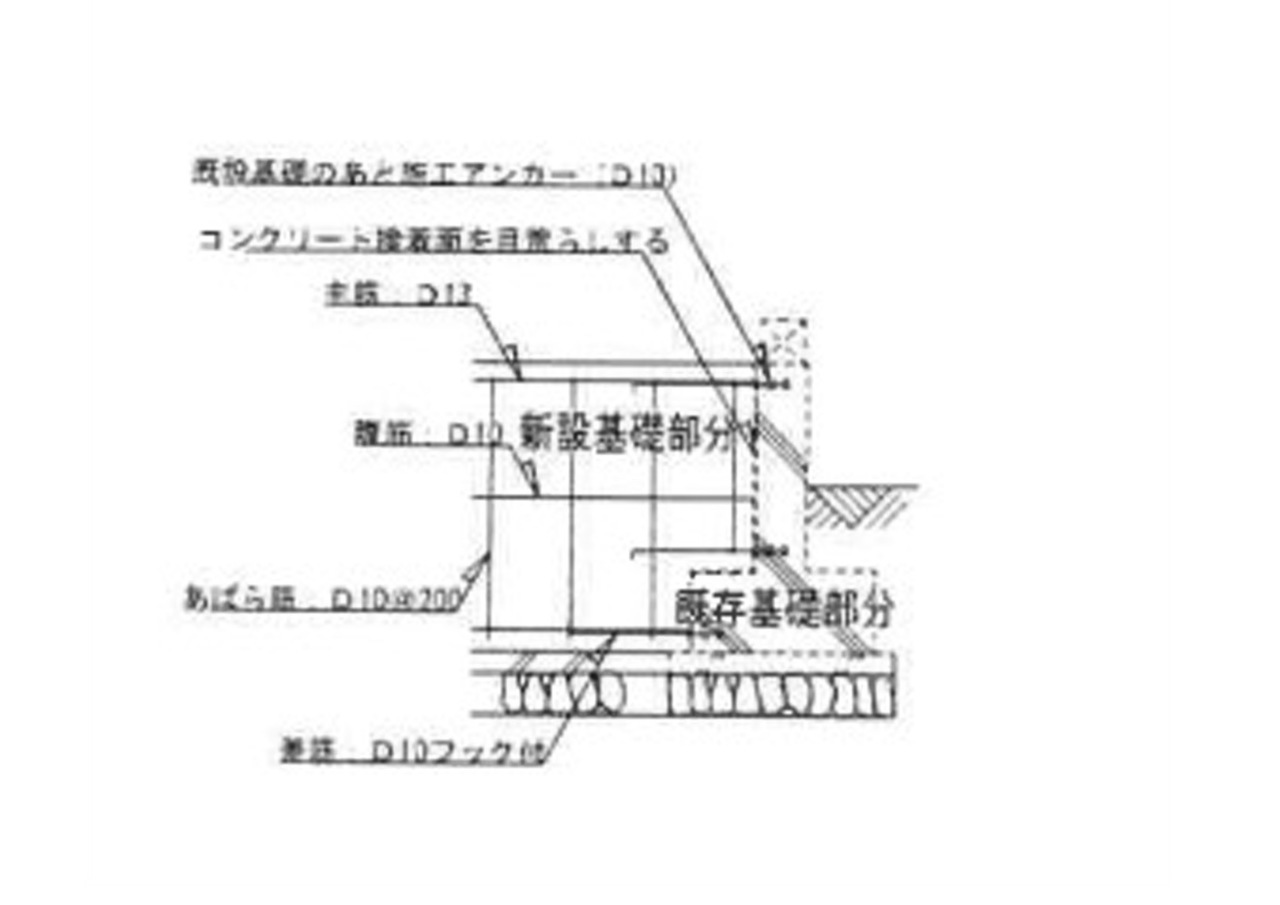

大谷石基礎は「あと施工アンカー」が効かない

こちらの事例は東京都台東区谷中での築60年を超える長屋住宅の切り離し解体リノベーション事例となります。

こちらの建物の基礎は複雑で、建物正面と側面が大谷石基礎、長屋切り離し面はブロック基礎となっており、裏は束石のみという状態の建物でした。今回の台東区谷中のN様邸の長屋切り離しリノベーションでの基礎補強計画では、大谷石基礎部は、配筋を差し込む際のあと施工アンカーが効かないため、内側と外側から添え基礎で挟み込む形、かつ金物をコンクリート打設前に固定し、基礎と土台、柱を連結させる補強を計画、束建てとなっていた裏面は新設基礎を、切り離し部はブロック基礎となっていたため、構造体を一体化させるため、柱一本分セットバックし新たに新設基礎を設置する計画としました。

戸建てフルリフォーム・リノベーション等の大規模なリフォームに際してはスケルトン化することが多く、本格的な性能向上リフォームが可能です。とはいえ既存の問題点をすべて解決し、「新築並み」、あるいは「新築の最高基準レベル」へ性能向上をはかるのは容易なことではありません。性能向上という意味では最も重要な耐震性、その中でも最も重要なのが基礎補強といっても過言ではありません。

絶対にやってはいけないのは基礎を無視した上部構造のみの耐震補強。旧耐震基準の無筋基礎の建物へ基礎補強を無視して、上部構造のみを耐震化する業者もありますが、これでは「耐震性能」は絵に描いた餅となってしまいます。

ここでは、通常の無筋基礎ではなく、基礎が大谷石であった際の抱き基礎補強のポイントを解説していきたいと思います。

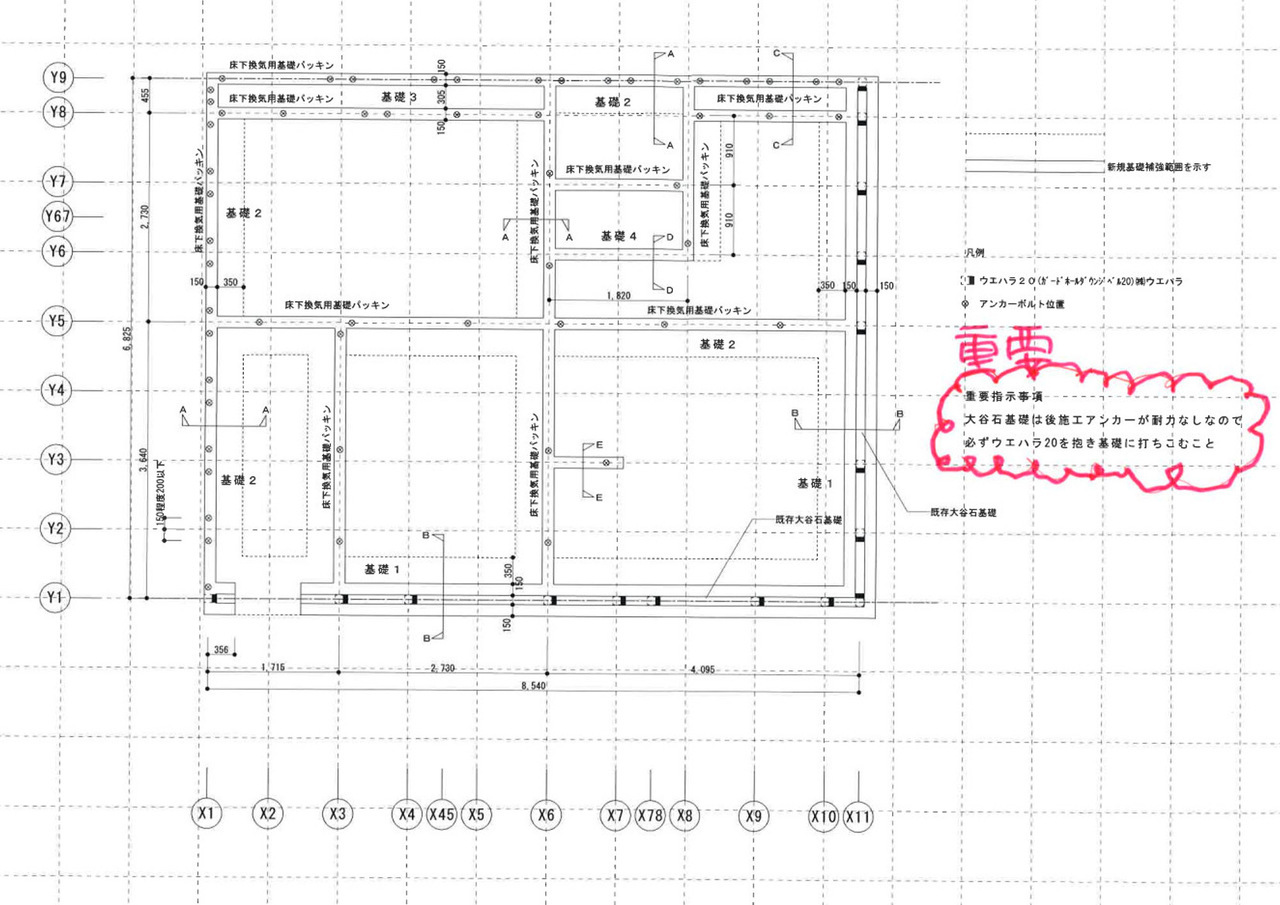

図面下部(建物正面)と側面(図面右)が大谷石基礎

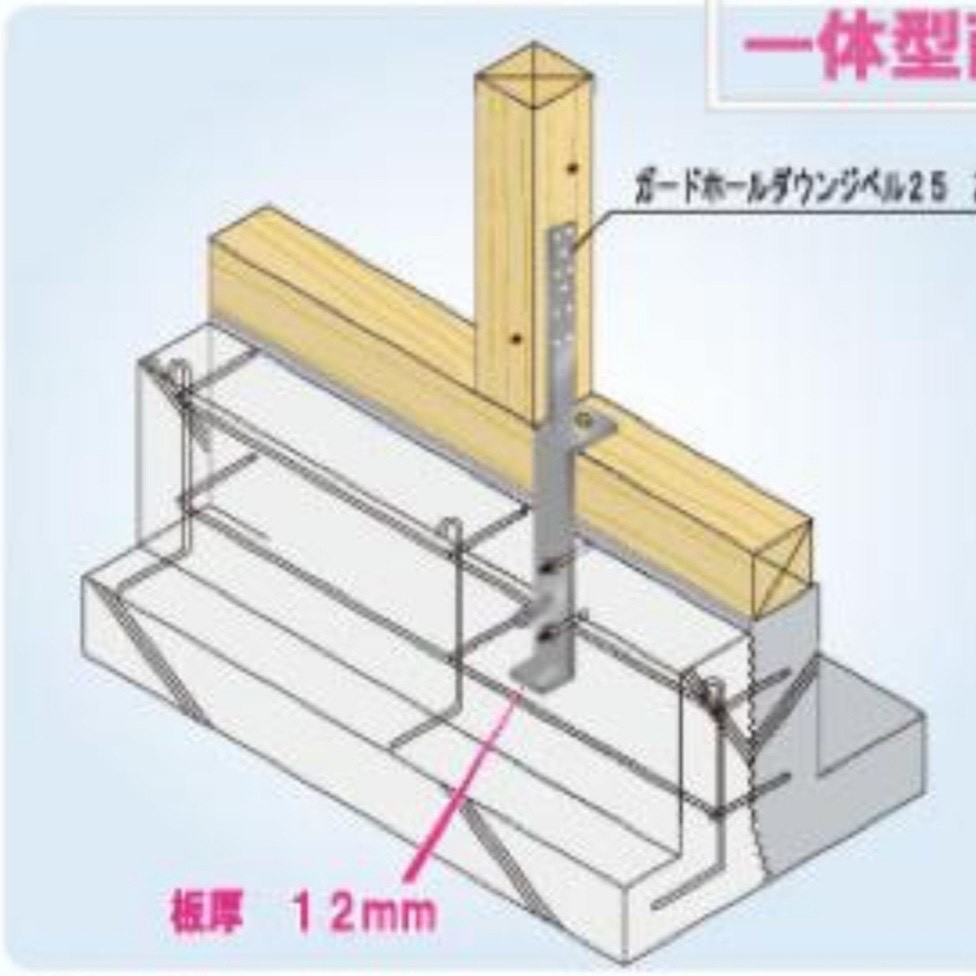

柱を設置する箇所へは、増し基礎の基礎配筋時に耐震用金物をコンクリート打設前に基礎に打ち込み、コンクリート打設後に基礎・土台・柱を連結一体化させます。

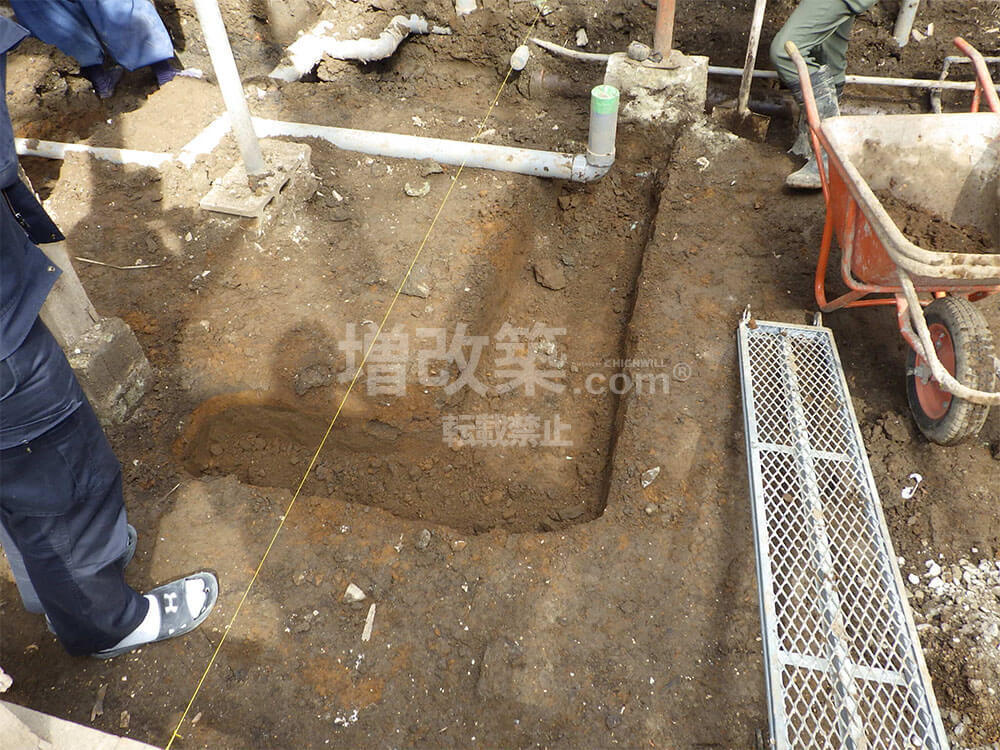

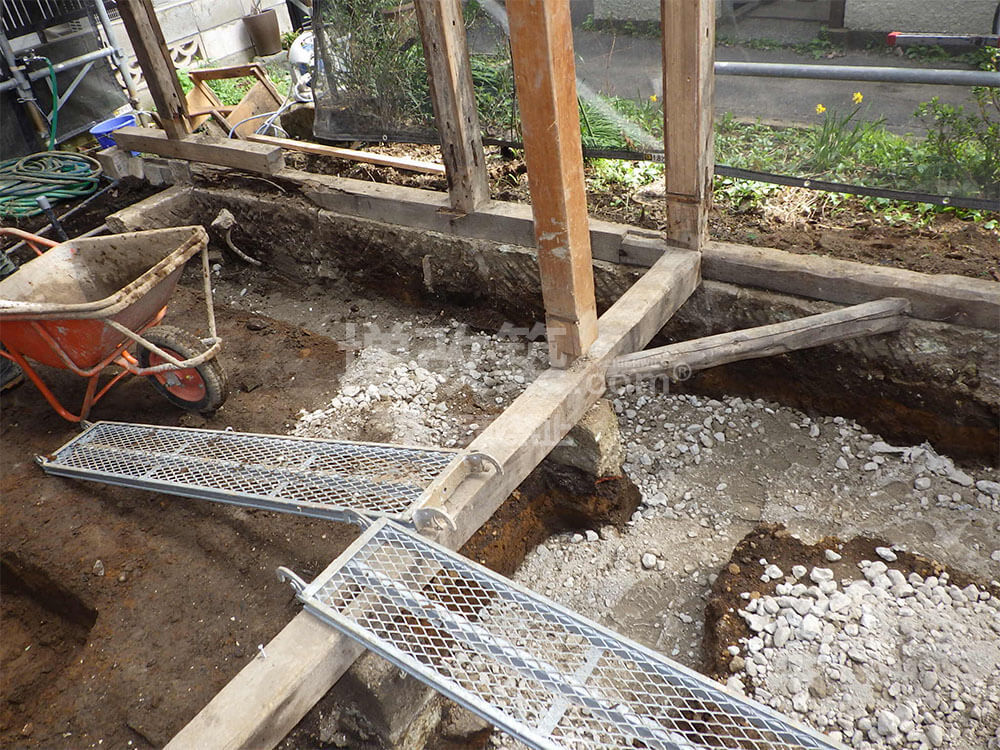

鋤取り後指定の基礎補強部へ根切を行います。

根切後の砕石を敷き転圧します。

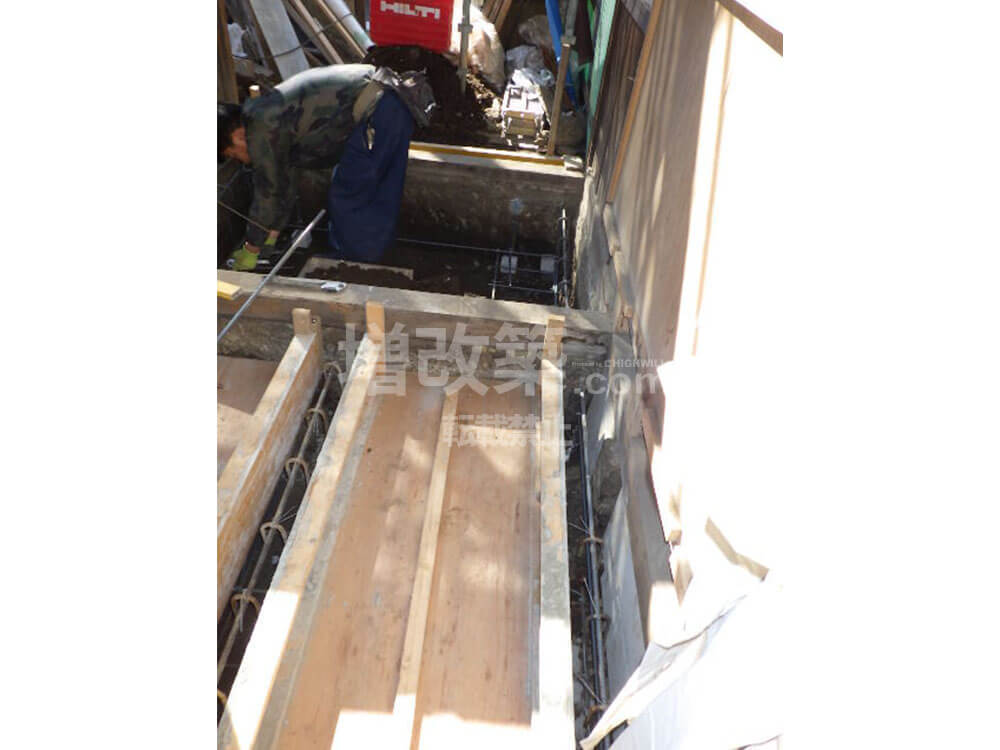

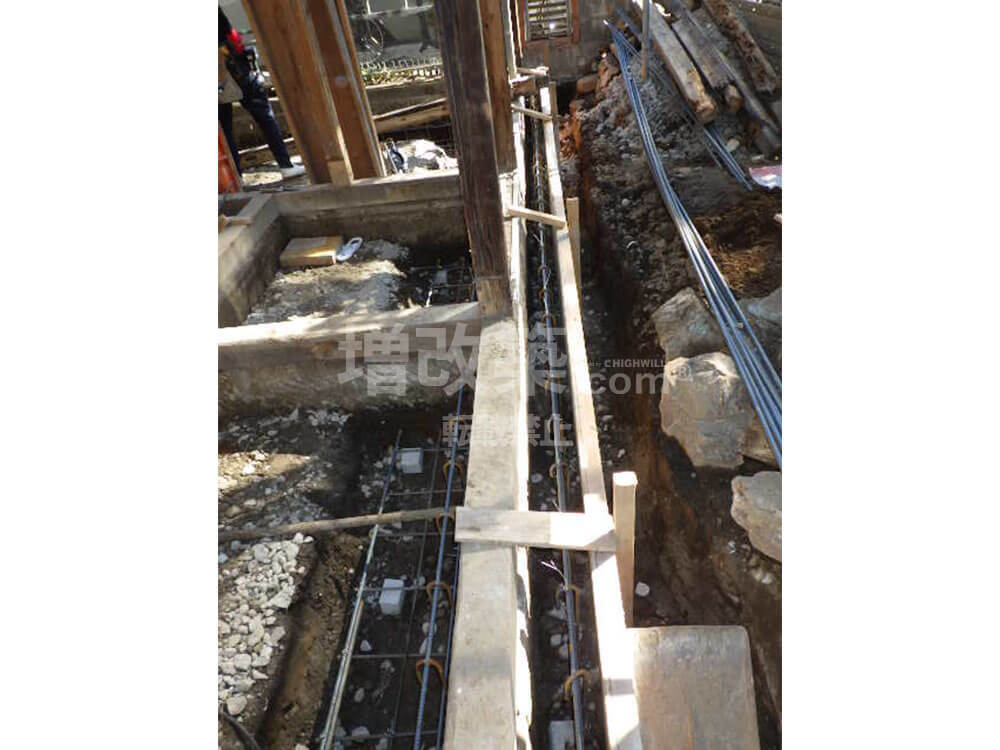

既存の大谷石の基礎部分は、立ち上がり部分を内側と外側から両サイドから「配筋していきます。

長屋の切り離し部は、構造体を分離するため、柱1本分内側にセットバックし、独立した基礎を新設します。

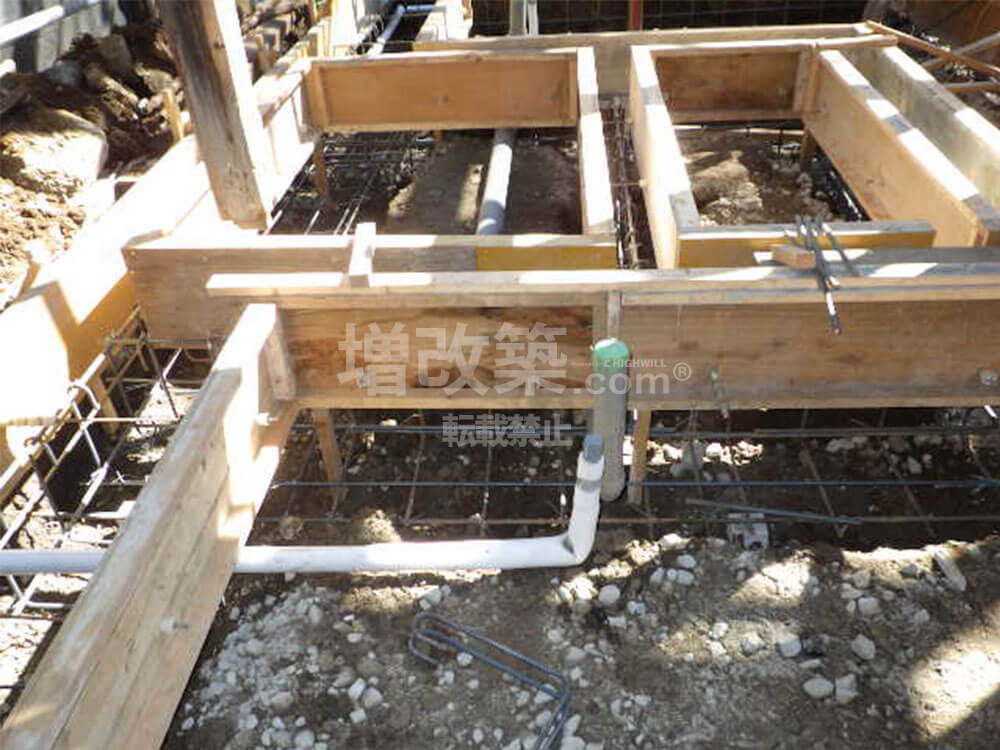

間取り変更により新たに壁となる部分へは基礎を新設します。新設部への配筋。

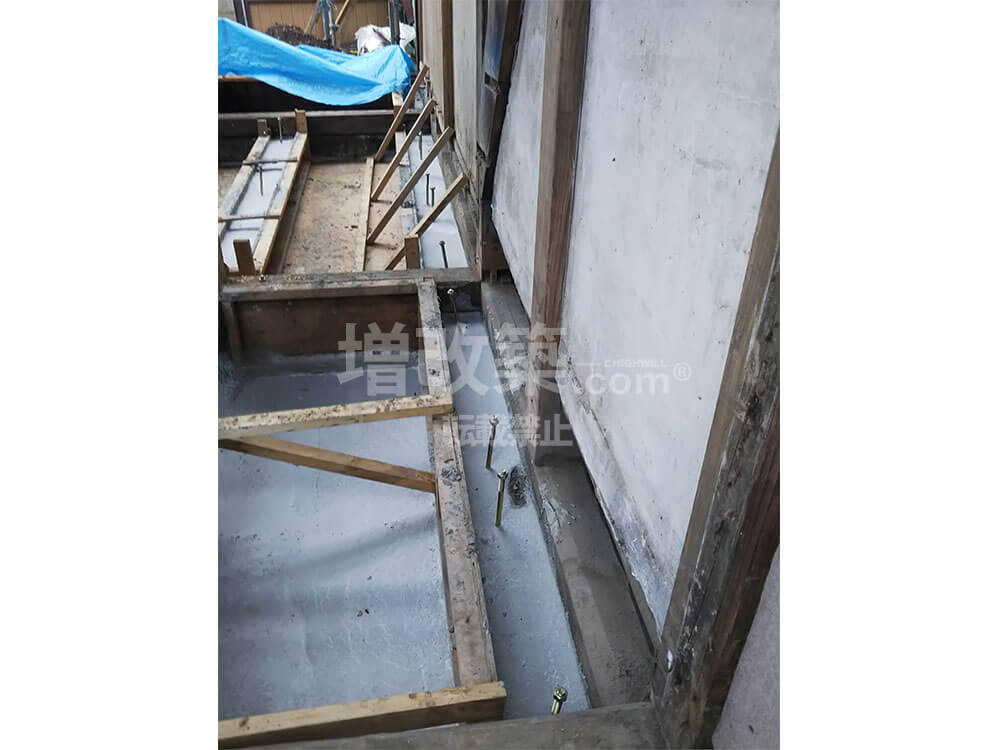

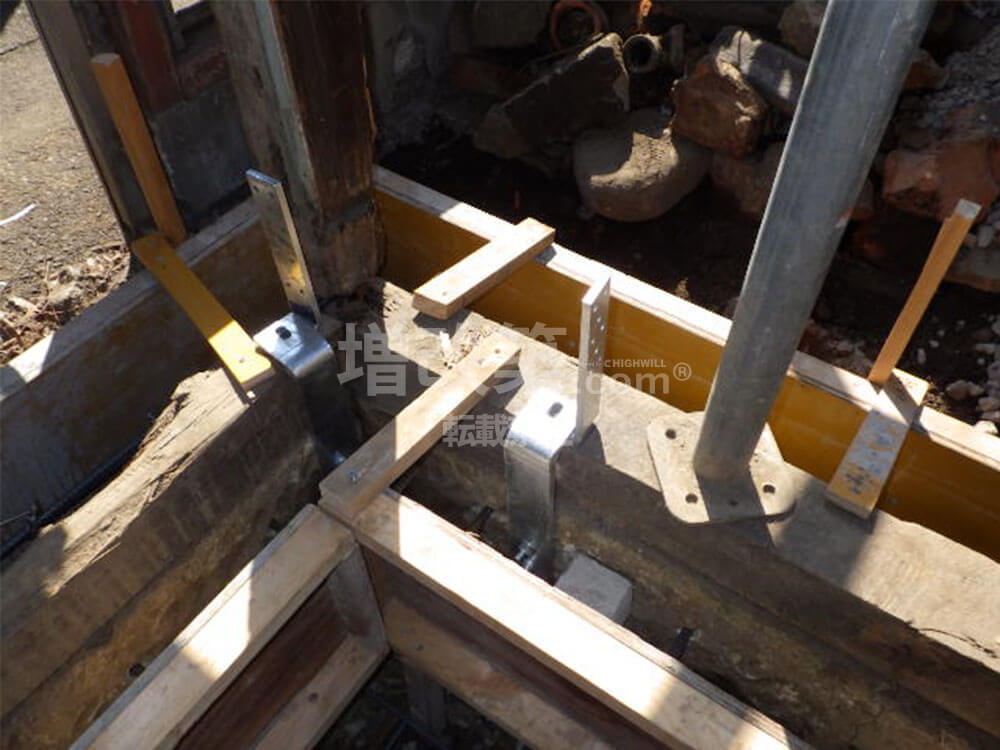

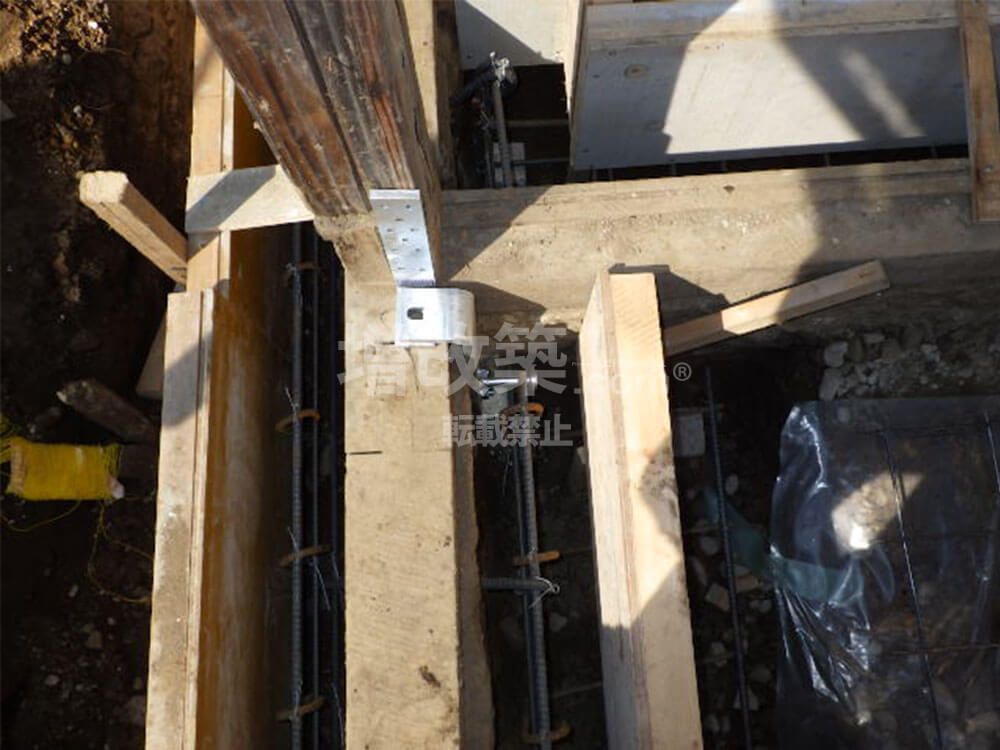

既存の大谷石部分は、両サイドから基礎を立ち上げ補強します。柱脚部へは予め補強金物を打ち込み基礎と土台柱が連結され一体化されます。

木工事時に新たに新設される柱の位置へも同様にコンクリートで一体化される前に金物を埋め込みます。

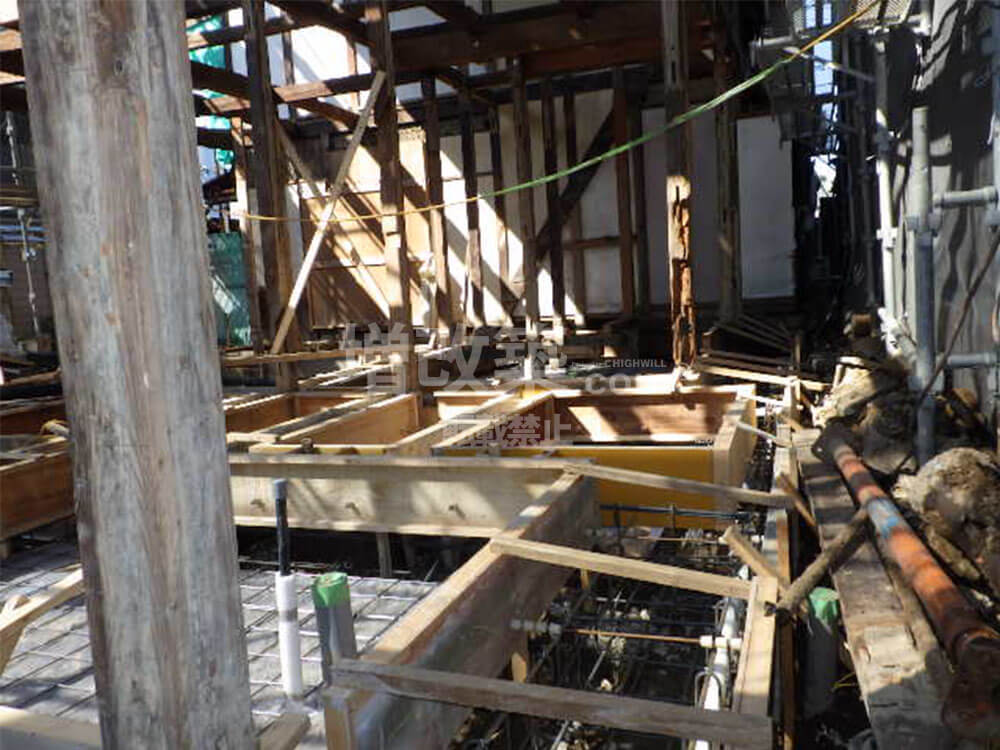

配筋が完了。ベース部分は湿気防止用にコンクリートを打ちます。

打設前に再度、構造設計担当者と配筋のチェックを行います。

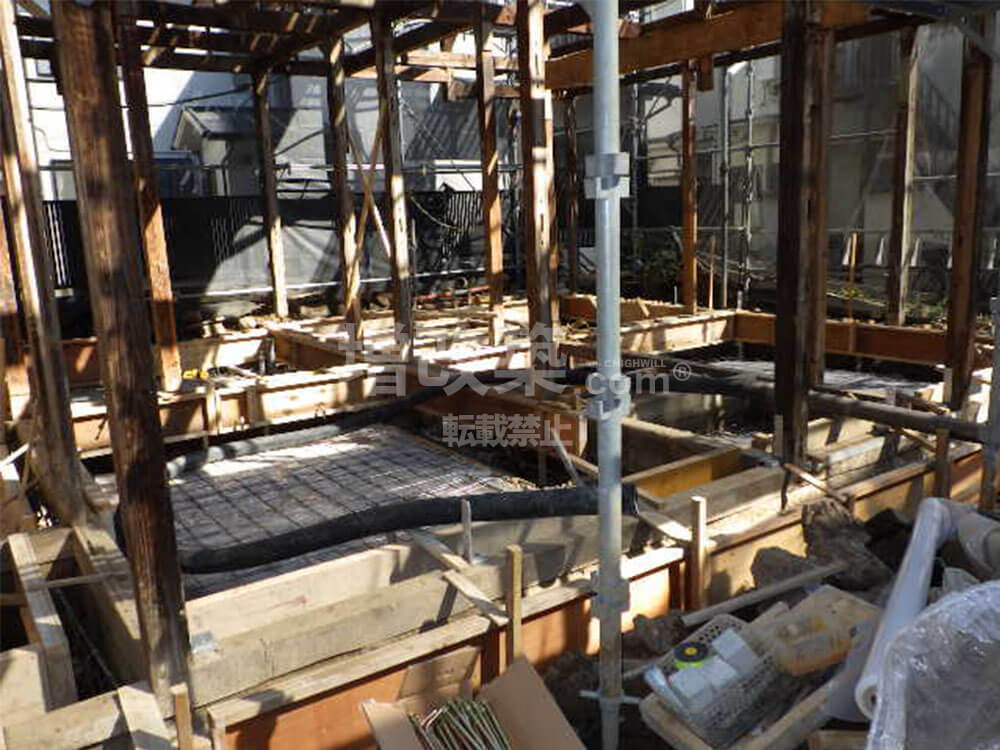

コンクリートミキサー車による圧送が始まります。

コンクリート打設完了。

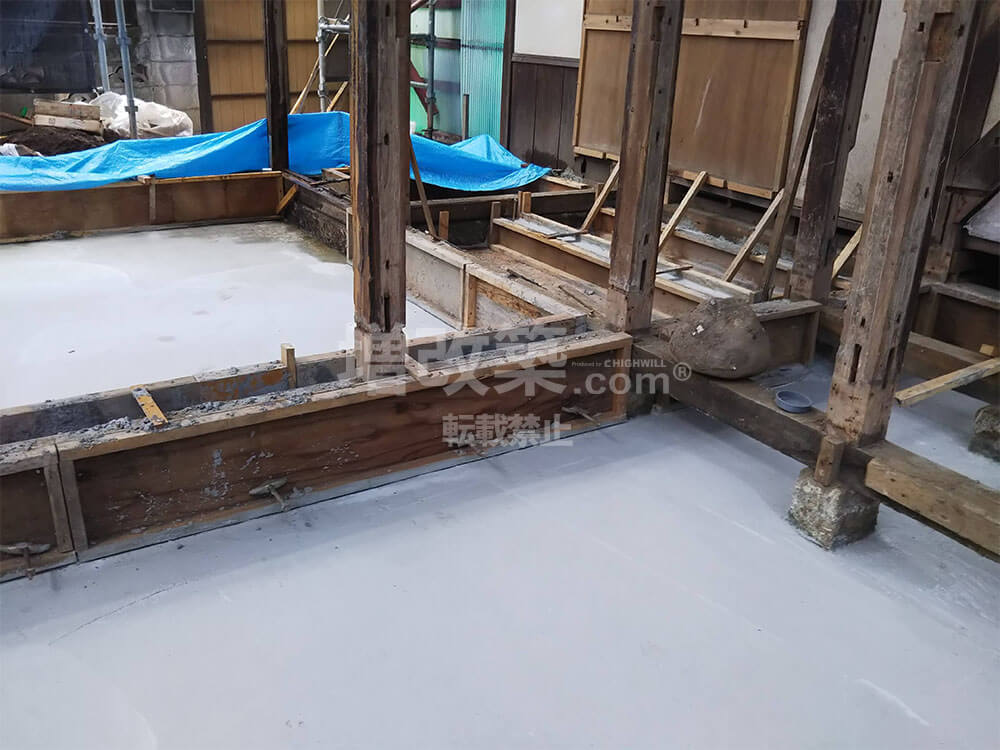

打設後は湿潤期間を置きます。

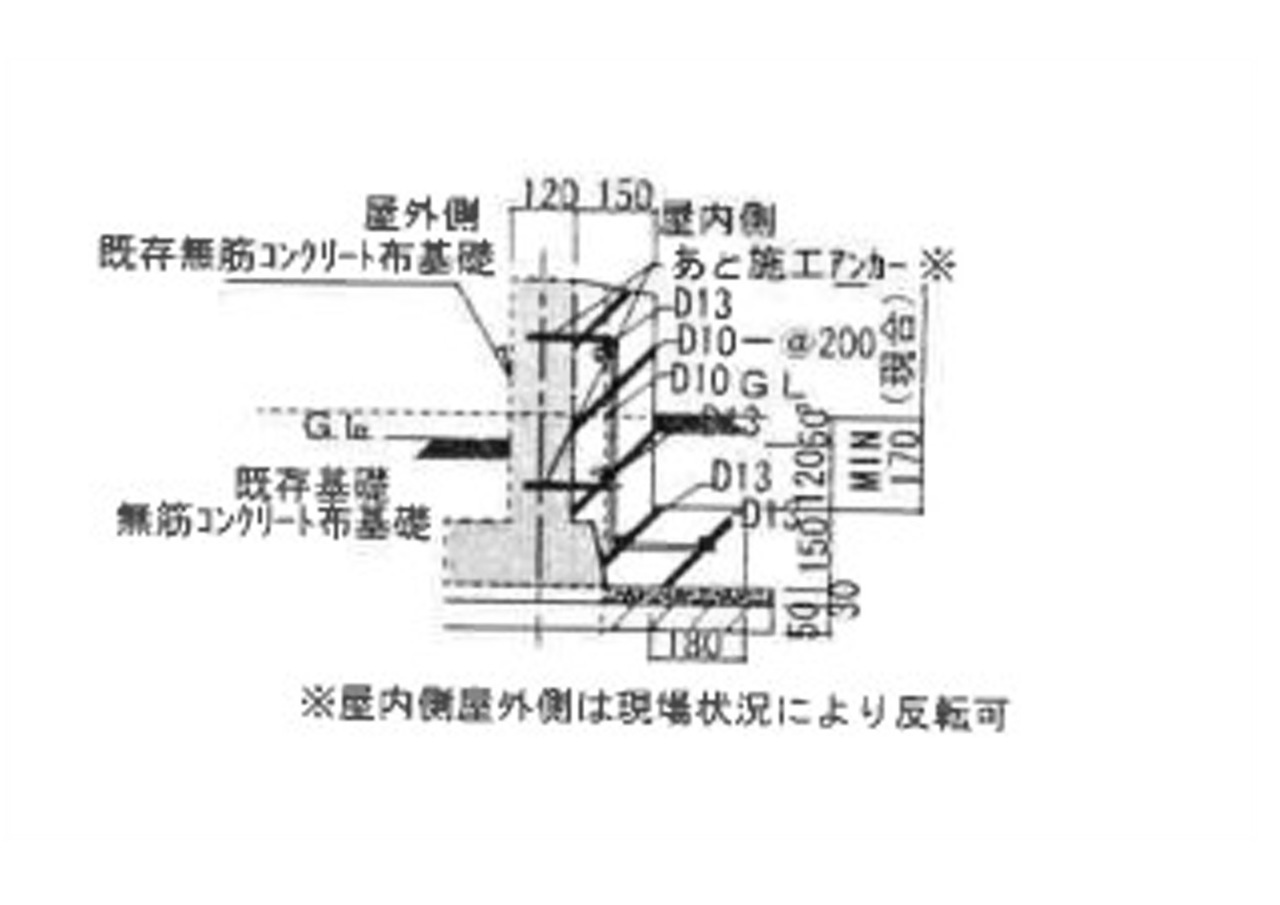

無筋基礎への増し基礎補強

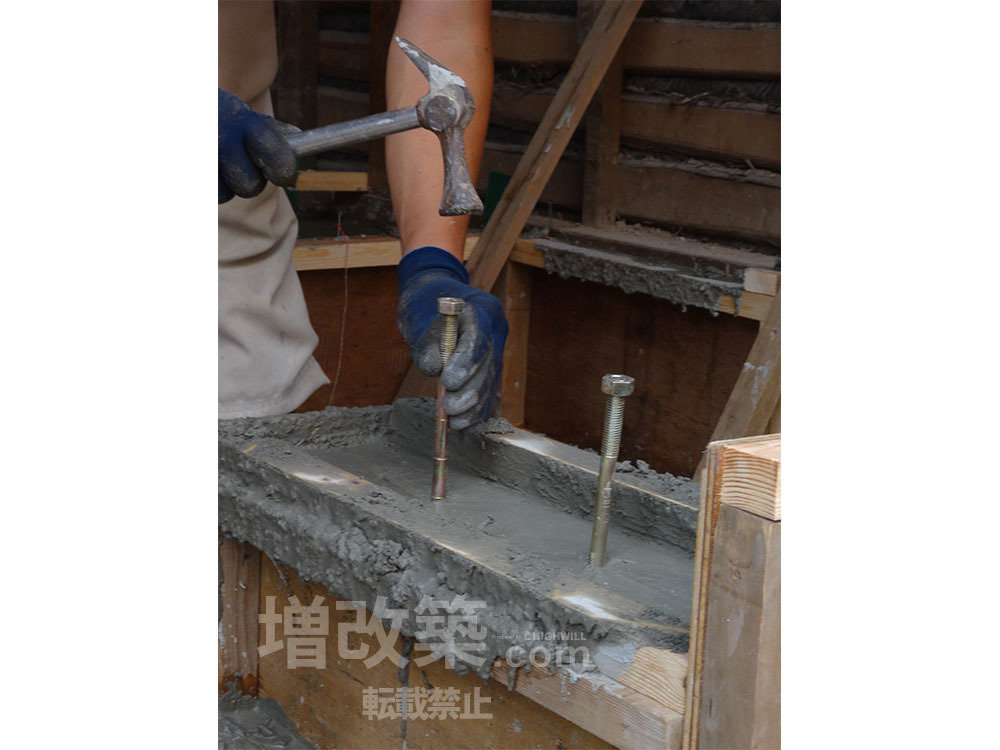

玄能で叩いて指定の高さまで押し込む。

無筋基礎への増し基礎補強

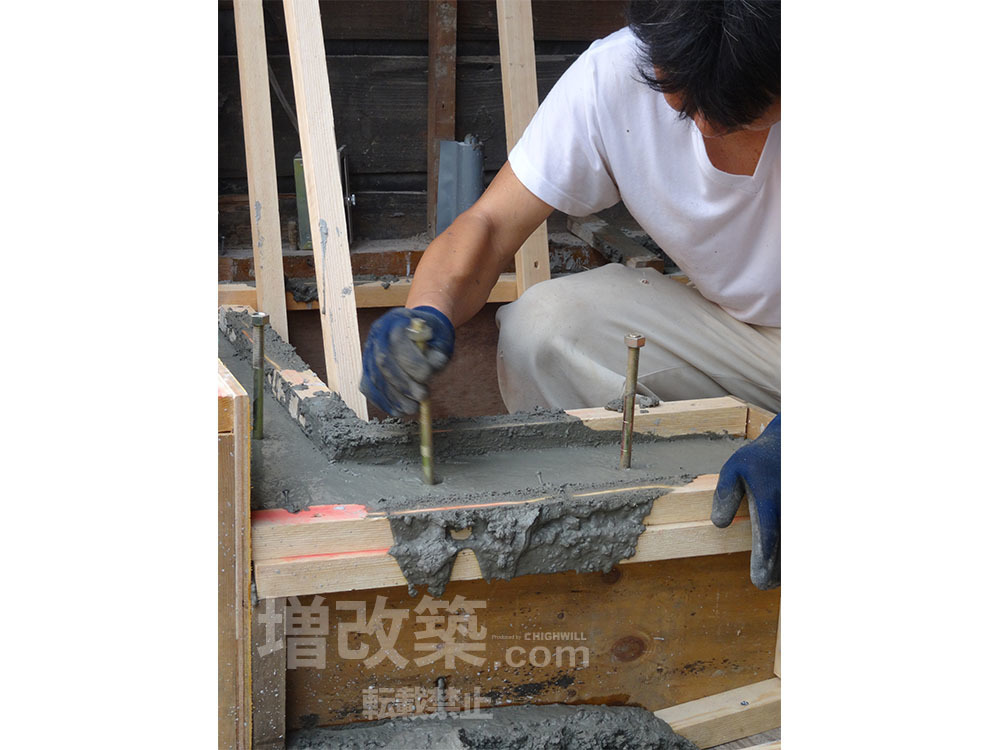

アンカーをある程度手で押し込んでいく。

無筋基礎への増し基礎補強

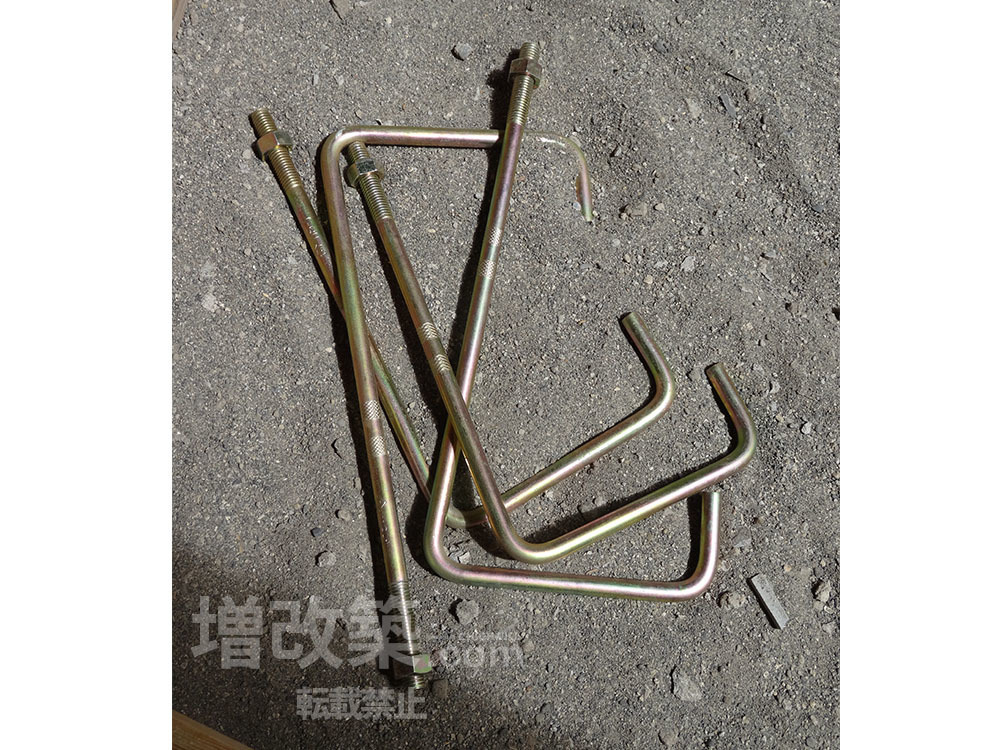

新規基礎部分に用いるアンカーボルト。力の掛かる部分には、定着長さを稼げる曲がり部分が大きなアンカーを使用。

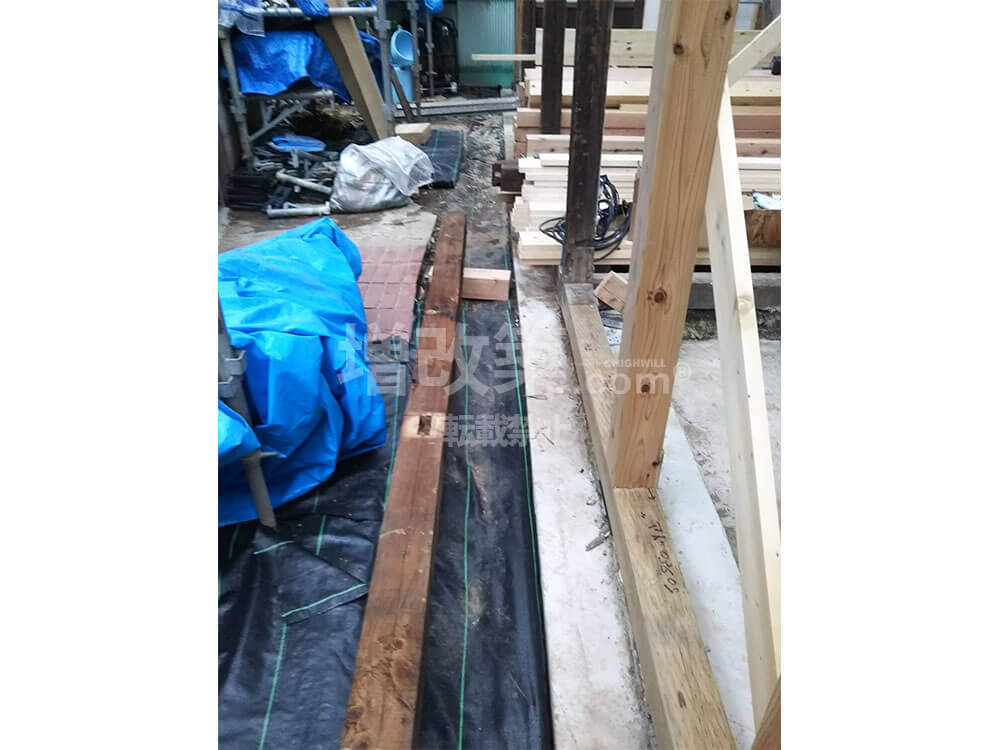

長屋の切り離し部の基礎新設。アンカーボルトは土台設置時に固定します。

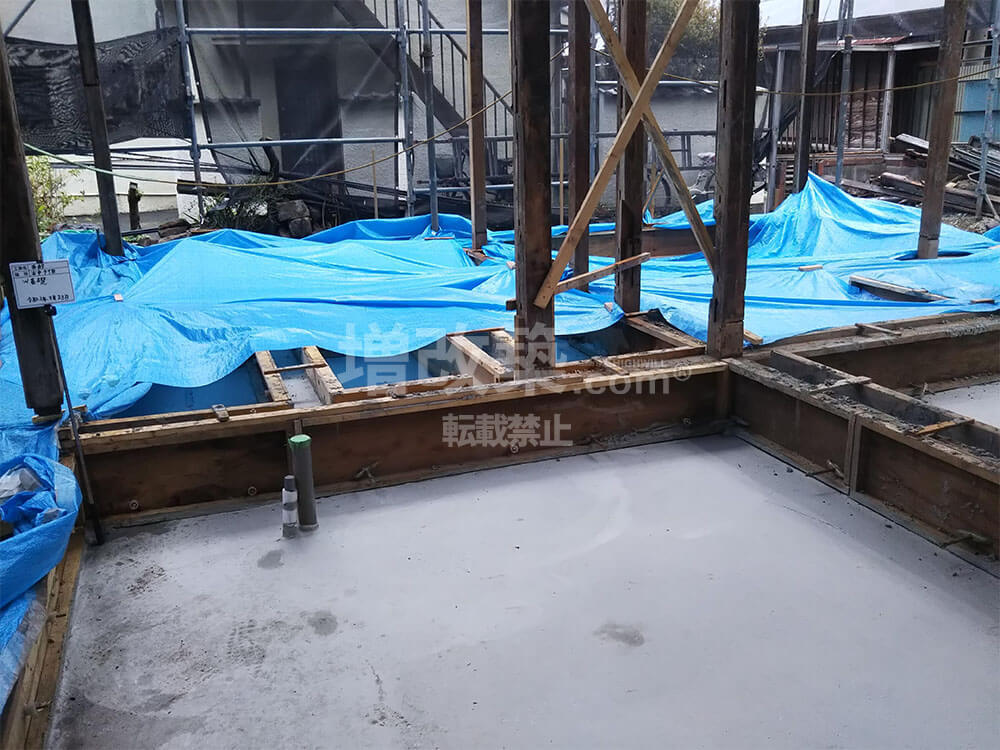

両サイドから基礎で補強され型枠が外されました。

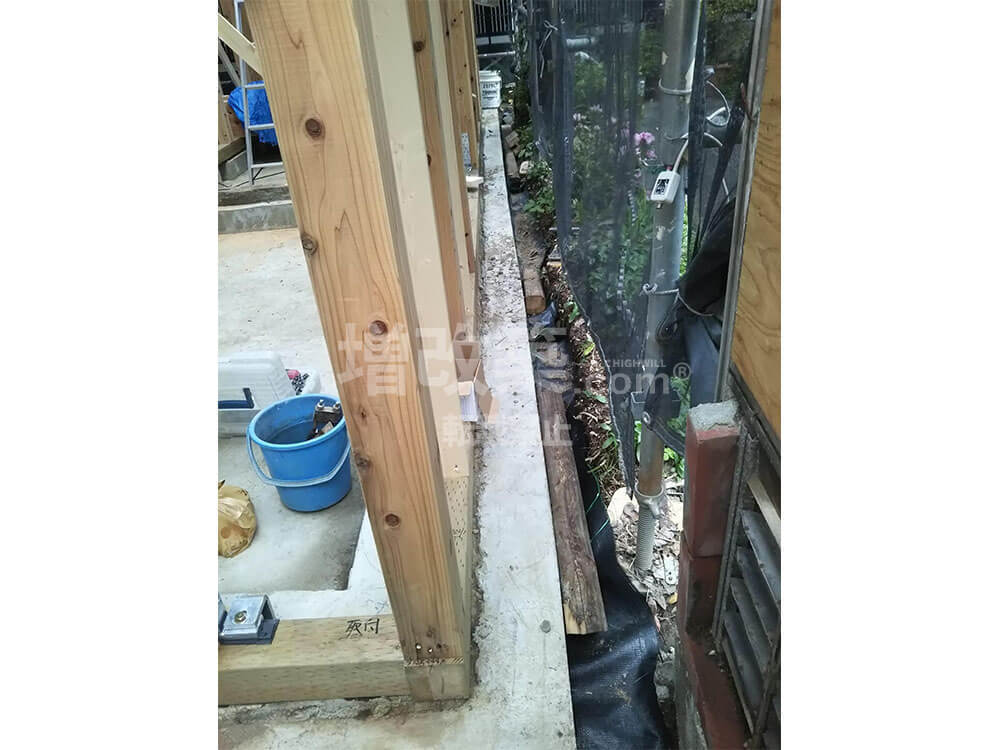

大谷石基礎周りの補強基礎が完成しました。

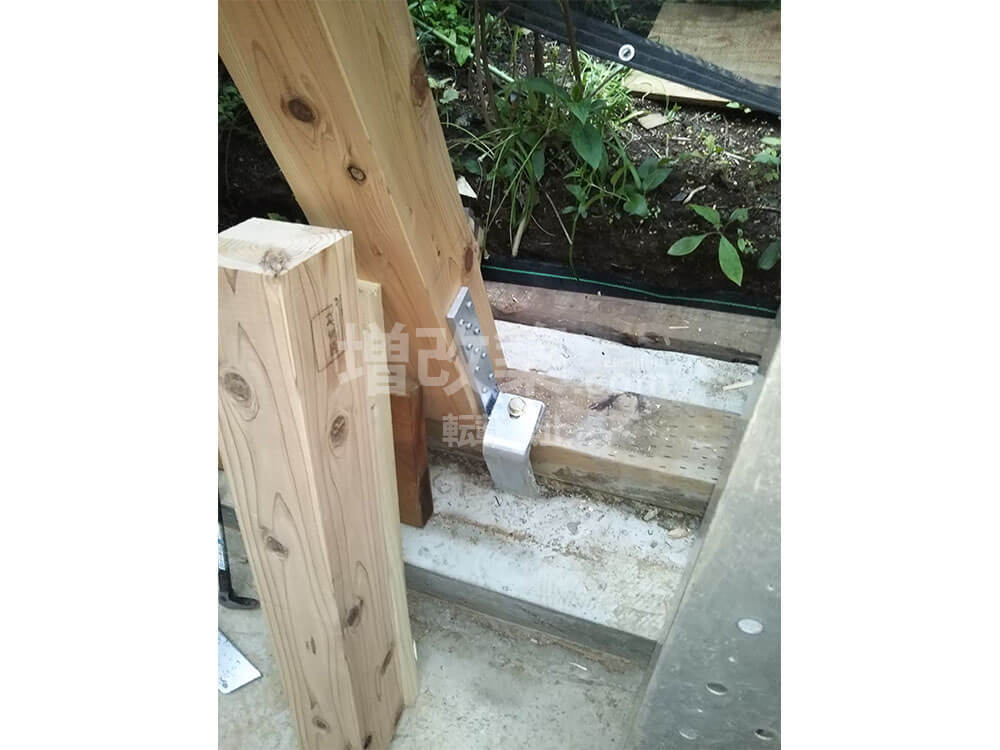

配筋時に基礎に緊結した金物を固定。これで基礎、土台、柱の連結することで地震時の引き抜きに耐えます。

N様邸では抱き合わせ基礎(増し基礎・添え基礎・ツイン基礎)での基礎補強を行いました。N様邸のように築60年以上の建物になると、基礎が無かったり、石場建てによる基礎であったり、大谷石基礎であったりと、通常の旧耐震基準で建てられた建物の無筋基礎への基礎補強法ではなく、その基礎により補強法が異なります。N様邸は大谷石とブロック基礎が混在し、建物裏面は束石のみで建物が支えられている状況でした。そこで大谷石部分へは内側と外側から挟み込む補強をし、主要柱脚部へは、引き抜き防止対策でコンクリート打設前に、基礎と土台と柱を一体化させる金物で構造の一体化を図りました。戸建てリノベーション(フルリフォーム)の世界では、未だに旧耐震基準の無筋基礎の建物へ基礎補強を行わないリフォーム会社が大半を占めます。基礎を無視し、土台から上部の構造体のみを補強して評点を出しても、制震ダンパー等である程度の数値は稼げます。しかし、足元となる基礎をおろそかにしてしまうと大地震が起きた際にせん断力が働き、土台が基礎から抜けるような事態になるケースもあるため、大規模な戸建てリノベーションをされる際には、木造を熟知し、実績が豊富な会社へ相談することをお勧めする理由でもあります。

フルリフォームをどこに相談すればいいか迷っている方は、木造戸建て専門会社の増改築.com®にご相談下さい。木構造を熟知する技術者が直接現場を担当致します。お問い合わせはこちらからどうぞ!
